Imate li jasno razumijevanje bimetalnih termometara za kontakt s električnim kontaktima?

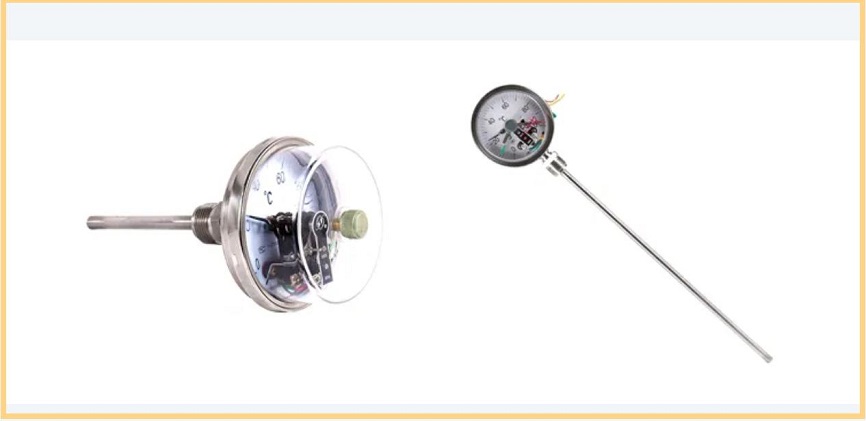

Bimetalni električni kontaktni termometri

A Bimetalni električni kontaktni termometar je industrijski instrument koji kombinira mjerenje temperature i funkcije automatske kontrole. Najveća razlika između IT -a i običnog termometra je da, osim što ukazuje na temperaturu, također može automatski kontrolirati krug.

1. Kako čitati broj modela? Svi ključni parametri su sadržani u kodu.
A model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Prefiks (WSSX): Jasno ukazuje na to da je vrsta proizvoda bimetalni termometar za električni kontakt.

· Prva znamenka (4): predstavlja metodu instalacije. 1 - radijalni tip (brojčanik je okomit na šipku za umetanje), 2 - aksijalni tip (brojčanik je paralelno s šipkom za umetanje), 3 - Univerzalni tip (kotačić se može okretati 360 °), 4 - tipa instalacije prirubnice, 5 - navojni tip ugradnje.

· Druga znamenka (1): Označava promjer kotača. Opcije su 1-60 mm, 2-100 mm, 3-150 mm, 4-200 mm. Što je promjer veći, to je čitanje jasnije, što ga čini prikladnim za promatranje na daljinu.

· Treća znamenka (1): Označava razinu točnosti. 1 - 1,0 razina, 2 - 1,5 razina. Što je niža razina točnosti, manja je pogreška mjerenja (na primjer, razina 1.0 znači da pogreška nije veća od ± 1% raspona).

· Dodatni kod: Na primjer, "P" označava zaštitnu cijev, "m" označava vodootpornu strukturu. Izbor se može donijeti u skladu s okruženjem upotrebe.

2, tri temeljne komponente određuju performanse.
A core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Termometrijski element (jezgra osjetljivosti na temperaturu): Napravi se tako što se savijaju dva metalna limova s različitim koeficijentima toplinske ekspanzije (poput mesinga i legure iridium). Kad se temperatura promijeni, bimetalni lim se savija zbog razlike u ekspanziji, uzrokujući da se pokazivač okreće i postigne indikacija temperature.

· Električni kontaktni uređaj (ključna komponenta za kontrolu temperature): Sastoji se od fiksnih kontakata i pomičnih kontakata. Pokretni kontakti kreću se zajedno s pokazivačem. Kad temperatura dosegne unaprijed postavljenu vrijednost, dva kontakta uspostavljaju kontakt/isključivanje, pokrećući vanjski alarm ili upravljački krug (poput pokretanja ventilatora, isključivanje grijača).

· Komponente glave i montiranja: A head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, odabir materijala: A materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

Dijelovi	Materijal	Primjenjivi prizor
Element osjetljivosti na temperaturu	Mesing, nehrđajući čelik (304/316)	Mesing je pogodan za normalnu temperaturu i nekorozivno okruženje; 304/316 koristi se za visokotemperaturu i korozivne medije (poput kiselih i alkalnih otopina)
Zaštitna cijev	304 nehrđajući čelik, 316L nehrđajući čelik, legura od titana	316L ima izvrsnu otpornost na jake korozivne tvari, a legure od titana pogodne su za ekstremna okruženja poput alkalije na bazi morske vode i klora.
Poklopac zaglavlja	Željezna školjka, školjka od nehrđajućeg čelika, plastična školjka	A iron shell is durable and the titanium alloy is suitable for extreme environments such as seawater and chlorine alkali.
Električni kontakt	Srebrna legura, legura volframa	Srebrna legura ima dobru vodljivost i otporna je na nošenje. Legura volframa prikladna je za visokofrekventne aplikacije za isključivanje.

4,3 koraka za odabir pravog proizvoda

· Raspon mjerenja: Odaberite na temelju temperaturnog raspona koji se mjeri. Preporučuje se da stvarno mjerenje padne unutar 1/3 do 2/3 raspona (na primjer, ako mjeri 0 - 100 ℃, odabir raspona od 0 - 150 ℃ dao bi točnije rezultate).

· Razmislite o okolišu: Za vlažno/korozivno okruženje odaberite biranje od nehrđajućeg čelika s 316L zaštitnom cijevi; Za scenarije vibracija odaberite modele sa zaštitom od udara.

·Montaža: Za mjerenje temperature cijevi upotrijebite navojenu ili prirubnu instalaciju; Za mjerenje temperature opreme odaberite radijalni ili univerzalni tip.

Sažetak:
Iako struktura bimetalnog termometra za električni kontakt nije složena, razuman odabir modela i materijala izravno utječe na točnost mjerenja i sigurnost opreme. Nadamo se da će vam ovaj članak pomoći da brzo shvatite temeljno znanje i izbjegnete pogreške u odabiru. Jeste li naišli na bilo kakve probleme u svojoj upotrebi? Dobrodošli ostaviti poruke u odjeljku s povratnim informacijama ~
