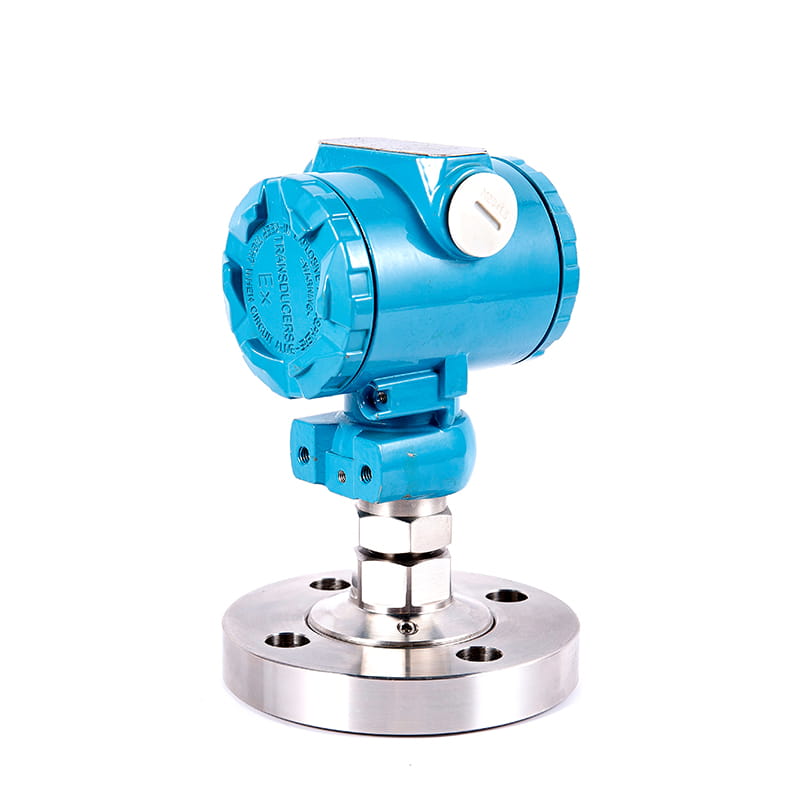

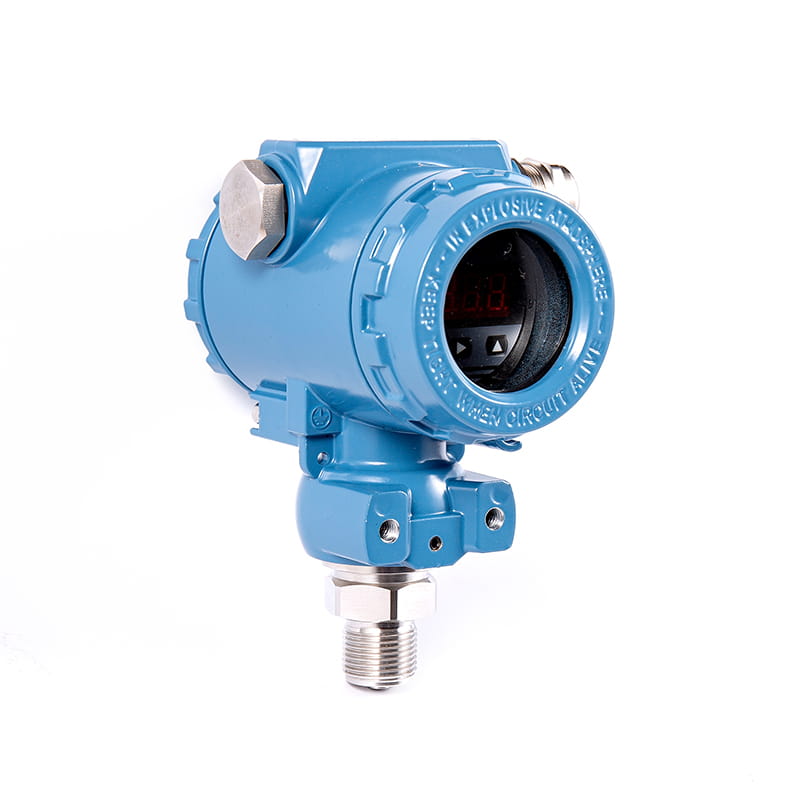

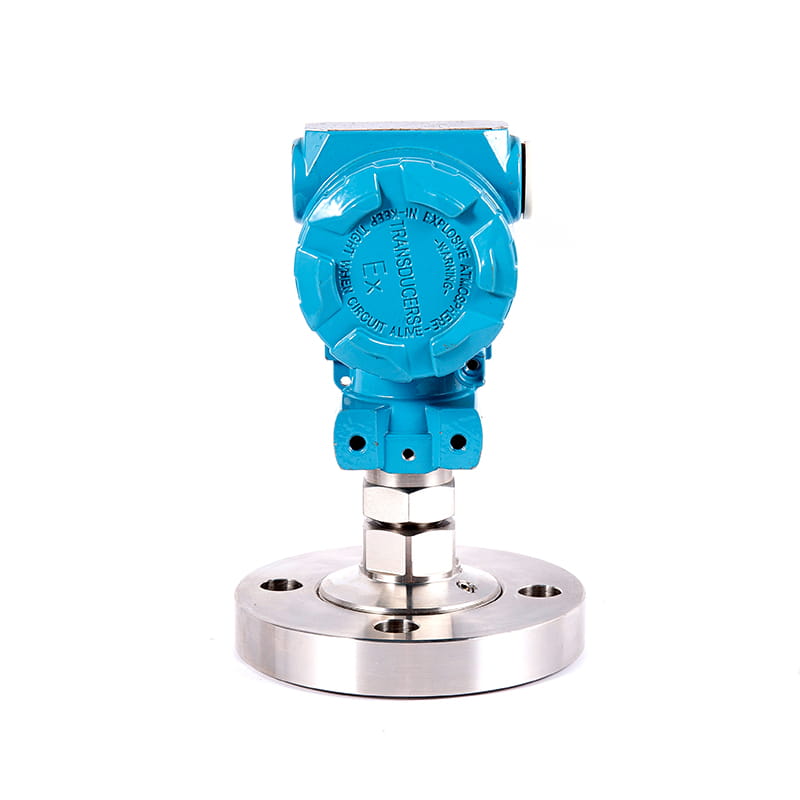

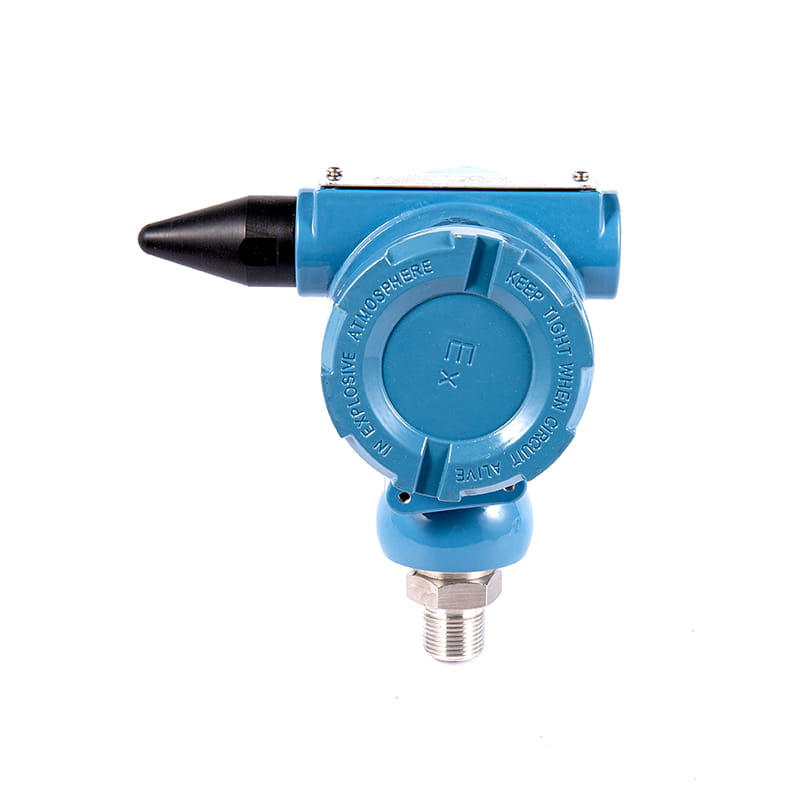

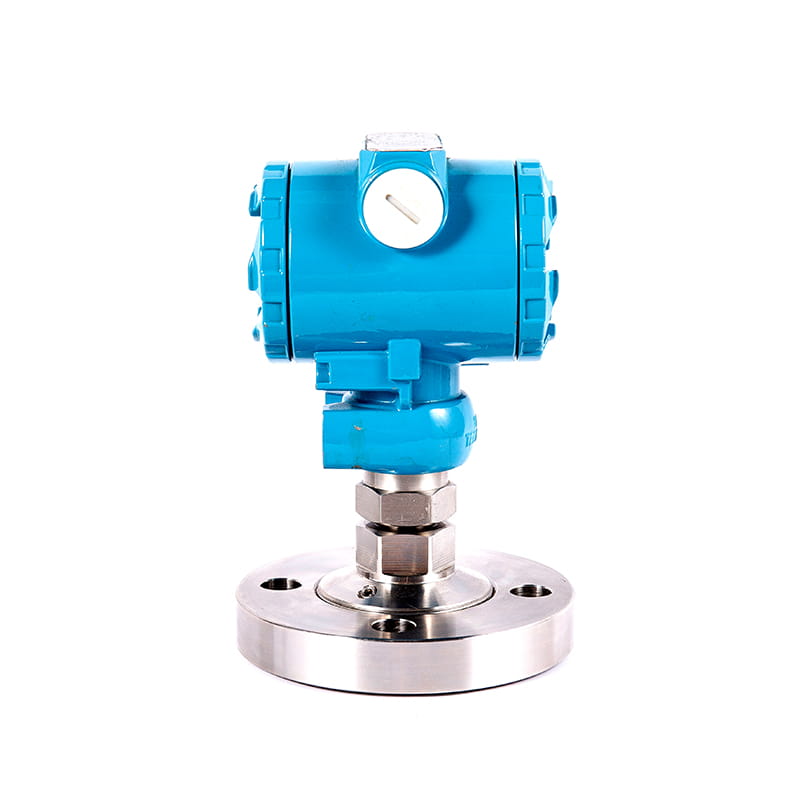

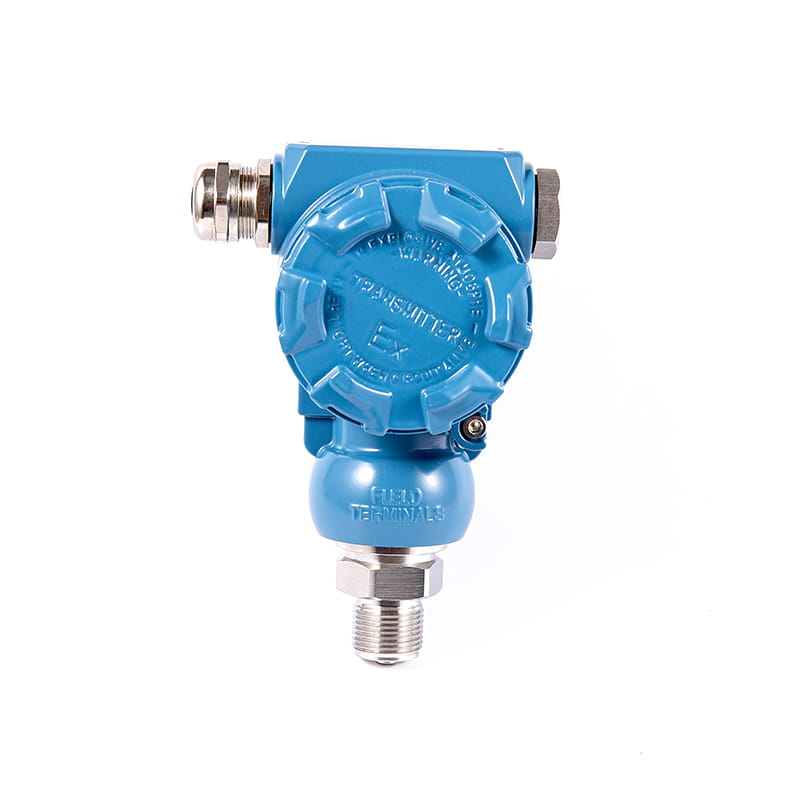

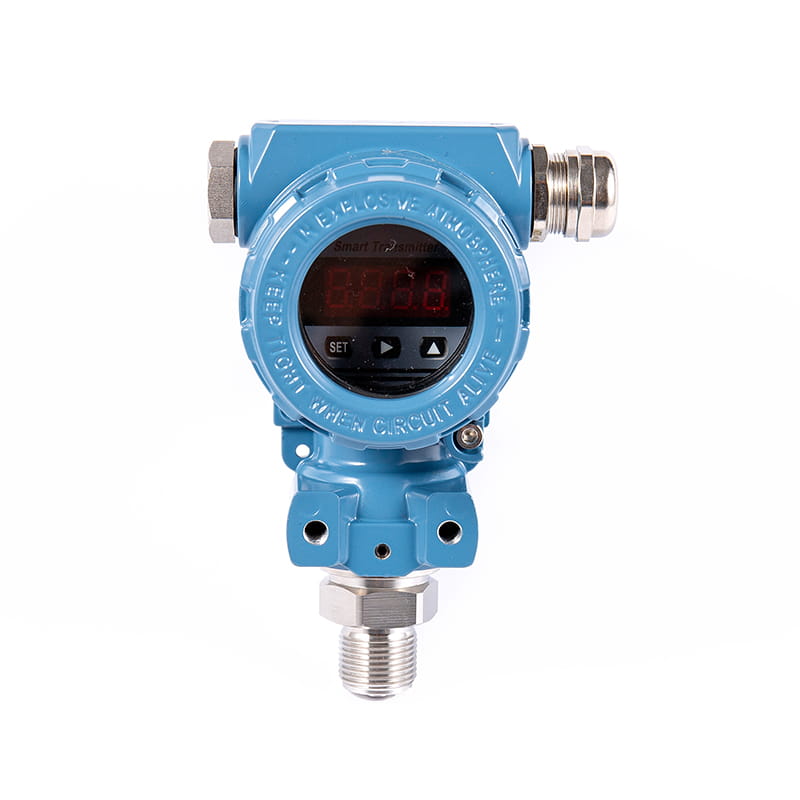

1. Pregled
Ovaj transmiter tlaka ima visoku osjetljivost, visoku preciznost i jaku sposobnost protiv preopterećenja. Proizvedeni od strane uvezenih senzora, senzor i krug pojačanja su visoko integrirani; Aluminijska površina od tlačno lijevane legure je obojena, a nulta točka i pojačanje kruga ne moraju se podešavati; Snažna otpornost na smetnje, otpornost na kiseline i lužine, dugotrajna stabilnost i pouzdanost.
2. Kako radi

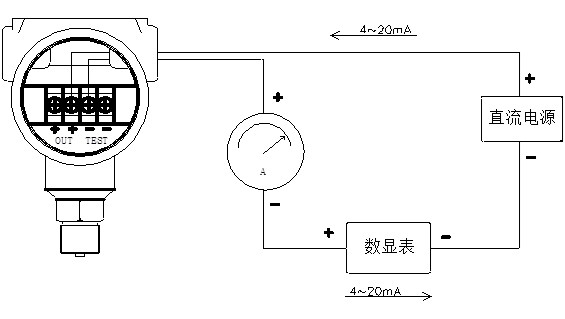

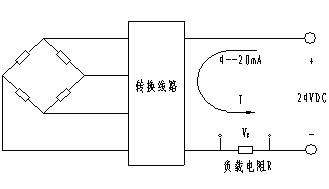

Ovaj transmiter tlaka koristi uvezene tlačne čipove, a osjetljive komponente se difuzijom ili ionskom implantacijom oblikuju u otpornik i spajaju na Wheatstoneov most, a ispod mosta se mikromašinskom tehnologijom formira dijafragma osjetljiva na pritisak. Kada se na dijafragmu primijeni pritisak, vrijednost otpora se mijenja i generira se linearizirani izlazni signal koji je proporcionalan primijenjenom tlaku. Wheatstoneovom mostu dodajemo istosmjerno napajanje i on će proizvesti signal istosmjernog napona. Nakon sekundarne pretvorbene linije, dvožilni sustav 4mA ~ 20 mA izlaz je ostvaren.
3. Funkcionalne karakteristike
◆ Dobra stabilnost, dugoročna stabilnost punog stupnja i nulte pozicije može doseći 0,2% FS/ godine. U rasponu od kompenzacijska temperatura 0 °C~ 70 °C, temperaturni pomak je manji od 0,2 %FS, a temperaturni pomak je manji od 0,5 %FS u cijelom dopuštenom rasponu radnih temperatura.
◆ Sa zaštitom od suprotnog smjera i zaštitnim krugom za ograničavanje struje, odašiljač se neće oštetiti kada se pozitivni i negativni polovi zamijene tijekom instalacije, a odašiljač će automatski ograničiti struju unutar 35 mA kada je nenormalno.
◆ Čvrsta struktura, bez pokretnih dijelova, visoka pouzdanost, dug životni vijek
◆ Plin, voda, ulje i para mogu se mjeriti s velikom preciznošću i na to ne utječe masa mjerenog medija.

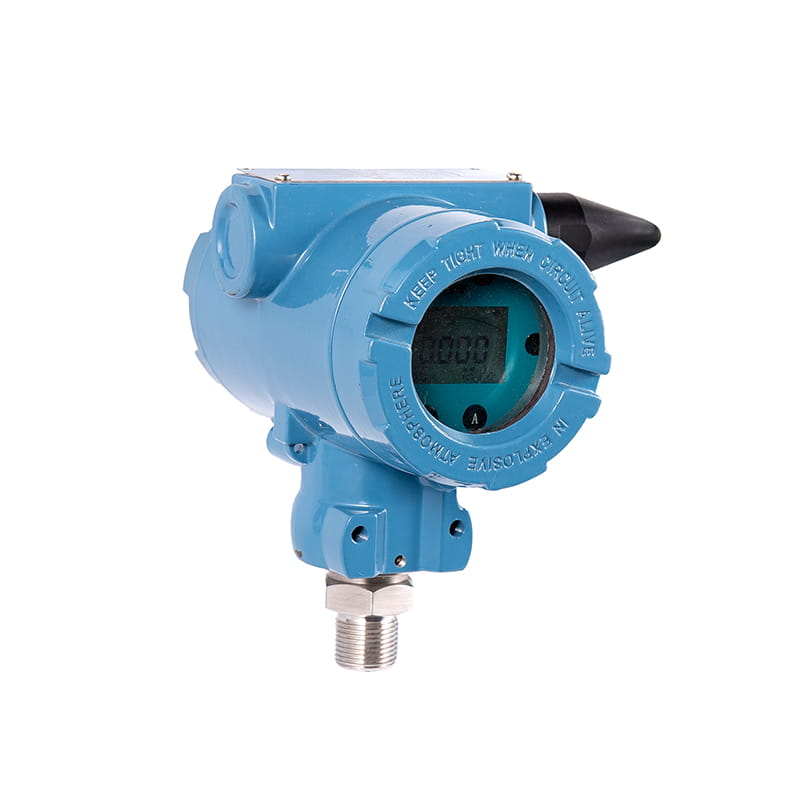

◆ Može se dodati digitalni zaslon na licu mjesta.
◆ Jednostavna instalacija, jednostavna struktura, ekonomičan i izdržljiv.
