YXCM serija magnetsko osjetljivi električni kontaktni tlak

◆ Model: YXCM100 YXCM150

Upotreba: Ova vrsta instrumenta idealna je alternativa magnetskom mjerenom mjeraču za elektrote kontakt, zadržava prednosti tradicionalnog mjerača električnog kontaktnog tlaka s intuitivnom indikacijom i jednostavnim podešavanjem, te čini temeljna poboljšanja u unutrašnjosti instrumenta, koristeći magnetsku indukcijsku integriranu krug za prikupljanje signala, bez ikakvog kontakata. Može se lako povezati s PC Ploče, optokoupleri, programski kontroleri i drugi elektronički krugovi, a mogu izravno voziti male releje ili kontakt.

Instrument je pogodan za mjerenje tlaka tekućina, plinova ili pare koje nisu eksplozivne, nekristalizirane, ne-solidificirajuće i nemaju korozivni učinak na bakrene i bakrene legure.

◆ Ako je potrebno napraviti mjerač tlaka otpornog na udarce, može se napuniti glicerinom ili silikonskim uljem.

Nabavite citat

◆ Tehnički parametri:

Model		YXCM100			YXCM150
Nominalni promjer		Φ 100			Φ 150
Montažni tip	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Postavljane niti		M20 × 1.5
Klasa točnosti		1.6
Mjerni raspon （ MPA ）		Pravi prostor: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 Vlasni vakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pritisak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Okolišni uvjeti korištenja		Temperatura: -10 ° C ~ 55 ° C; Relativna vlaga: ≤ 75 %
Električni parametri		★ MAX LOAD: 5A 220V AC; 5A 30V DC ★ Napon napajanja: 24V DC ★ Potrošnja energije: ≤1.5va ★ Električni život: 105 vrijeme ★ Način upravljanja: Podesive gornje i donje granice s potpunim razmjerom, gornje gornje granice (dvostruke gornje granice), donja donja granica (dvostruke donje granice) i ostale spore magnetske indukcijske sklopke
Ožičenje		Zrakoplovne čepove	1	2		3	4	5
		Liniju boja	crveni	zelena		žuta boja	crni	palma
		Izlazni terminali	gornja granica	donja granica		javnost	napajanje negativna elektroda	napajanje katoda
Ocjena otpornosti na vibraciju		V · H · 3
Bourdon cijev materijal		QSN4-0.3
Zaštita ulaska		IP54
Provedite standard
NAPOMENA: Zajednička nit može se izraditi u nit cijevi ili konusnu nit cijevi prema korisničkim zahtjevima (vidi vodič za odabir).

◆ Dimenzije:

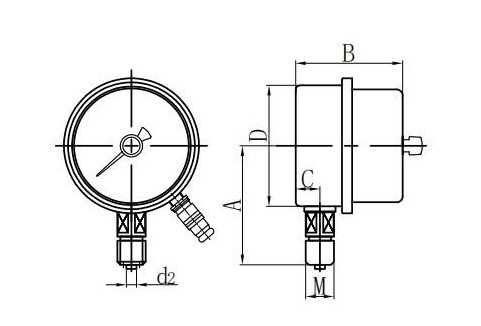

Radial Direct (I.)

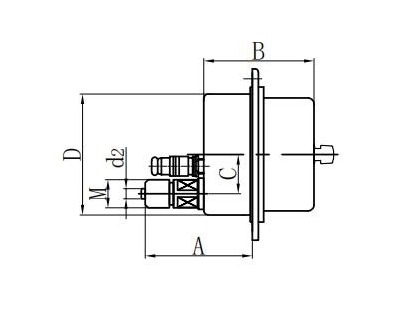

Aksijalni Ekscentrični izravni (ii.)

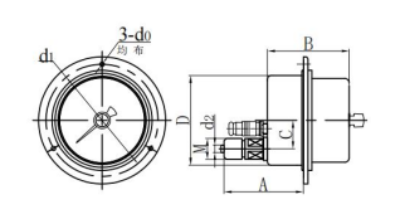

Aksijalni ekscentrični nosač za ispiranje (iv.)

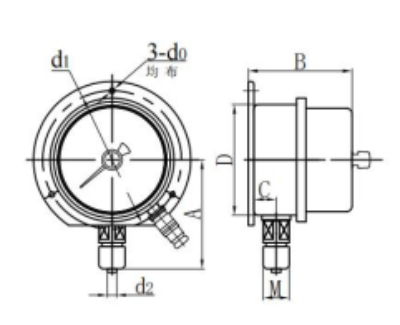

Radijalni konveksni monting (vi.)

Model	Dimenzije ( mm )
Model	A	B	C	D	d0	D1	d2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
