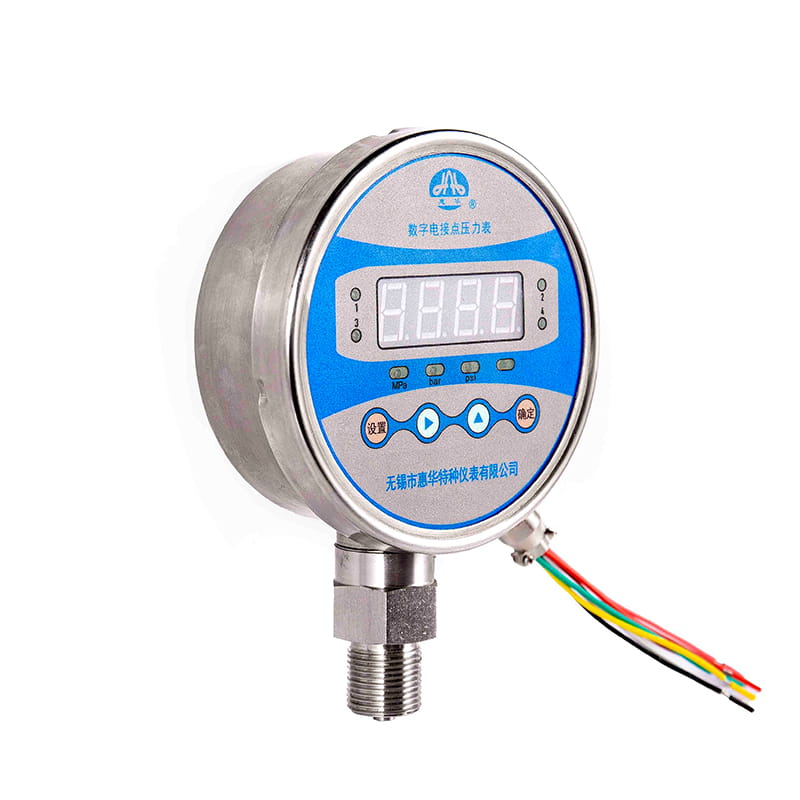

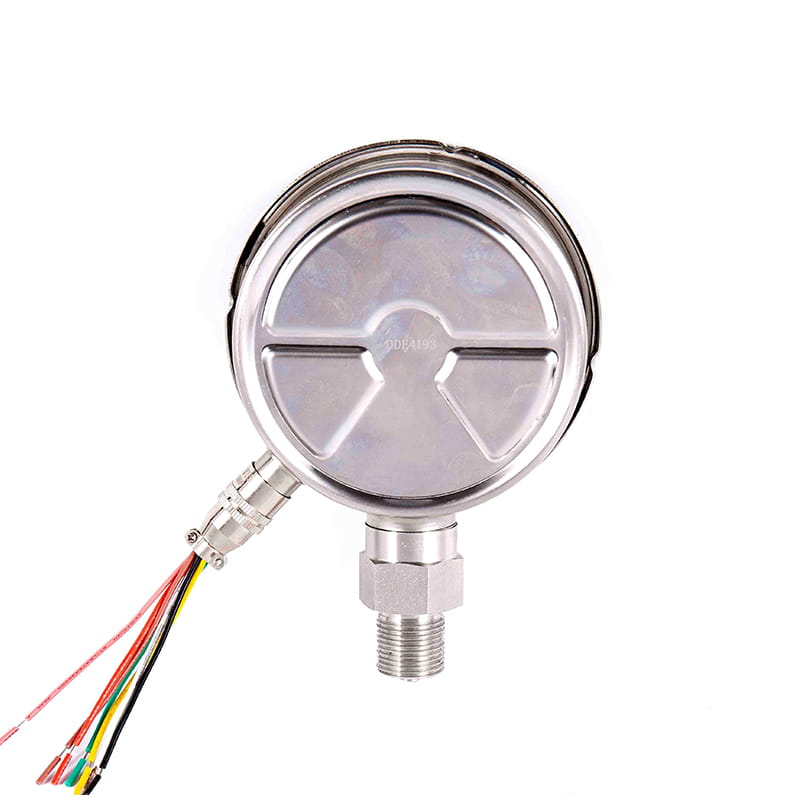

YSX serija Inteligentni digitalni (električni kontakt) mjerač tlaka

◆ Model: YSX 100

◆ Uvod: Inteligentni digitalni električni kontaktni tlak tlaka je skup prikaza tlaka,,,,, kontrole signala, prijenosa tlaka u jednom od inteligentnih proizvoda koji je naša kompanija pažljivo razvila, koristeći senzor visoko precizne difuzijske silicijeve tlačne tlaka, visoko-cjelovit čip za konverziju analogno-digitalnog, u kombinaciji s različitim upravljanjem tlakom i provedbenim provedbenim modulom softverskog programa softvera, s velikim performansama.

Četveroznamenkasti LED Digitalni zaslon za jasno čitanje u mraku. MPA , kg/cm2 , Psi , bar a druge tlačne jedinice mogu se samovoljno mijenjati.

Razne funkcije unaprijed postavljenih modula, višekanalni inteligentni signal, čine kontrolu procesa sažetom i praktičnom:

Signal za bitni kontrolni signal: relej, tiristor, tranzistor ( PNP tip ili NPN vrsta) Neobavezno.

analogni signali prijenosa; 4mA ~ ~ ~ ~ 20mA DC Standardni signal struje, 1v ~ 5V , 1v ~ 10V Standardni DC naponski signal su neobavezni i imaju funkciju migracije u rasponu.

Ima postavku zaštite od preopterećenja tlaka kako bi zaštitila opremu od nesigurnog stanja upotrebe prekomjernog tlaka. Funkcija zaključavanja lozinke postavke parametara sprječava da drugi ilegalno mijenjaju postavljene parametre i utječe na normalan rad uređaja.

Nabavite citat

◆ Tehnički parametri:

Model	YXS100
Montaža:	Ⅰ、ⅱ、ⅳ、ⅵ
Postavljane niti	M20 × 1.5
Klasa točnosti	0.5 ； 1.0 ； 1.6 (Neobavezno)
Mjerni raspon （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Mjerni raspon （ MPA ）	Pravi prostor: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 Vlasni vakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1.5 -0.1 ~ 2.4 Pritisak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Okolišni uvjeti korištenja	Temperatura: -10 ° C ~ 85 ° C; Relativna vlaga: 5 %~ 85 %
Električni parametri	★ napajanje (neobavezno): 24V DC ; 220V AC ★ Potrošnja energije: ≤ 1,5W ★ Relej izlaz: Maksimalno opterećenje: 3A 220V AC; 3A 30V DC Električni život: 100.000 vrijeme ★ Tranzistor izlaz: Maksimalno opterećenje: 0,5A 24V DC ★ Thiristor izlaz: 5A 220V AC Električni život: 1000000 vrijeme ★ Kontrolni kanal: Neovisna četverostrana sklopka može se proizvoljno postaviti unutar raspona ★ Analogni izlaz signala: Standardni trenutni signal: ( 4 ~ 20 ) Ma DC Standardni naponski signal: ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC
Zaštita ulaska	IP63
Seizmička ocjena	V · H · 3
Prekomjerni raspon	10% raspon
Stopa ažuriranja podataka	3 vrijeme / sec
Ožičenje	Pojedinosti potražite u priručniku za upute
Provedite standard	JB/T 7392
NAPOMENA: Može se napraviti i u navoje cijevi ili konusne niti u skladu s korisničkim zahtjevima (vidi Vodič za odabir).

◆ Dimenzije:

Radial Direct (I.)

Aksijalni Ekscentrični izravni (ii.)

Aksijalni ekscentrični nosač za ispiranje (iv.)

Radijalni konveksni monting (vi.)

Model	Dimenzije ( mm )
Model	A	B	C	D	d0	D1	d2	M
Yxs100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxs100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
