Alarmni sustav za praćenje plina dizajniran je za optimalnu sigurnost i upotrebljivost. Sadrži korisničko sučelje s zvučnim i vizualnim upozorenjima, osiguravajući neposrednu svijest o potencijalnim curenjem plina. LCD zaslon visoke rezolucije 128 x 64 točaka jasno prikazuje kritične informacije. Teži otprilike 1,5 kg, uređaj je izrađen od izdržljivog aluminijskog lijevanog materijala, pružajući svojstva otporna na eksploziju i antikoroziju. Njegove kompaktne dimenzije (200 × 160 × 80 mm) omogućuju jednostavnu instalaciju u različitim postavkama. Ovaj je sustav ključan za industrijske postrojenja, laboratorije i stambene zgrade, promičući sigurnost i usklađenost s propisima kontinuiranim nadzorom razine plina.
Tehnički parametri proizvoda i funkcionalne karakteristike
1.Povjesna opskrba: DC24V
2.Output: Standard 4 ~ 20ma izlaz signala /485 komunikacijski izlaz
3.Range: 0 ~ 100%LEL (zapaljivi plin); 0 ~ 1000ppm (otrovni plin); 0 ~ 30%vol (kisik)
4. s neovisnim zvučnim i laganim aktivnim izlaznim sučeljem
5.128*64 STANOVNI LCD zaslon visokog broja, jedinstveni dizajn velikog znakova, jasni brojevi
6. Dvije vrijednosti alarma dizajnirane su tako da olakša zasebnu kontrolu nad ranim upozorenjem i alarmom
7.INFRARED Funkcija daljinskog upravljanja, prikladan daljinski rad
8. Vrijednost zaslona i 4 ~ 20ma može se kalibrirati na licu mjesta, što je prikladno za podešavanje i poboljšanje točnosti instrumenta
9. Dimenzije: 200 × 160 × 80 mm (L × W × H)
10. Shell Materijal: aluminij od lijevanog marama, eksplozija i antikorozija
11. težina: ≈ 1,5 kg (neto težina instrumenta)
12.explosion-otporna oznaka: ex d iic t6 gb
Struktura oblika i terminal
Dijagram strukture obrisa prikazan je na slici 3:

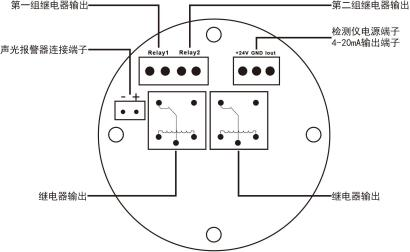

Na slici 4 prikazan je opis terminalnog bloka osnovne ploče za otkrivanje plina:
