◆ Model: YG60 YG100 YG150
◆ Uporaba: Svi dijelovi ove serije mjerača izrađeni su od nehrđajućeg čelika, a glavni dijelovi izrađeni su od 1CR18ni9, OCR18ni12mo2ti, SUS316, SUS316L, itd. Zavarivanje svakog dijela izrađeno je posebnim postupkom. Među njima, mjerač visokotemperaturnog tlaka otporan na koroziju ima izvrsne performanse visokih temperatura i otpornih na koroziju, pogodne za korozivno okruženje, može otkriti slabu korozivnu, ali ne kristalizaciju, nekonsolidaciju, medije s niskom viskoznošću. Široko se koristi u nafti, kemijskim, pesticidima, gumi, prirodnom plinu i drugim industrijama.
◆ Tehnički parametri ：
| Broj modela | Yg60 | YG100 | YG150 | ||
| Nominalni promjer | Φ 60 | Φ 100 | Φ 150 | ||
| Montažni tip | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Konektor | M14 × 1.5 | M20 × 1.5 | |||
| Klasa točnosti | 2.5 | 1.6 | |||
| Mjerni raspon （ MPA ） | Upražnjeno: -0.1 ～ 0 Vlasno vakuum: -0.1 ～ 0,06 -0.1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pritisak: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Okolišni uvjeti korištenja | Razboriti ： -40 ℃～ 70 ℃ | ||||
| Temperatura | Izravna instalacija: ≤ 150 ℃ | ||||
| Temperatura: ≤ 500 ℃ | |||||
| Pogreška učinka temperature | Δ ＝ ± （Δ K Δ t ） Δ—— dopuštena vrijednost pogreške vrijednosti prikaza kada temperatura okoline odstupa od 20 ℃ ± 5 ℃, a dopuštena vrijednost pogreške vrijednosti prikaza kada temperatura okoline odstupa od 20 ℃ ± 5 ℃. % Δ—— Apsolutna vrijednost unutarnje pogreške instrumenta. % K — —— Temperaturni koeficijent s vrijednošću od 0,04%/° C Δ t ——∣temperatura medija u cijevi Bourdona ℃ -25∣ | ||||
| Ocjena vibracije | V · H · 3 | ||||
| Materijal od borden cijevi | OCR18ni12mo2ti ； SUS316 ； SUS316L | ||||
| Kućište, priključni materijal | 1cr18ni9ti ； SUS304 | ||||
| Klasa zaštite | IP65 | ||||
| Standardi provedbe | GB/T 1226 | ||||
| NAPOMENA: 1. Zajednice se mogu prilagoditi prema zahtjevima korisnika. | |||||
◆ Vanjske dimenzije:

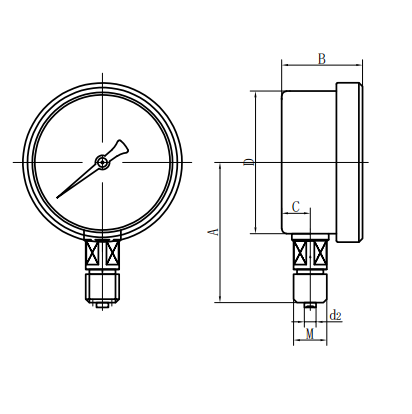

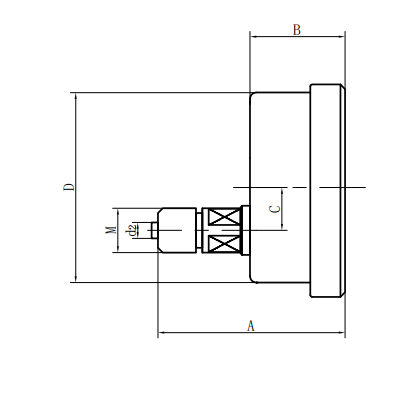

| Radijalni izravni tip (ⅰ) | Aksijalni ekscentrični izravni tip (ⅱ) |
| Aksijalni koncentrični izravni tip (III) | Aksijalni ekscentrični tip umetka (IV) |

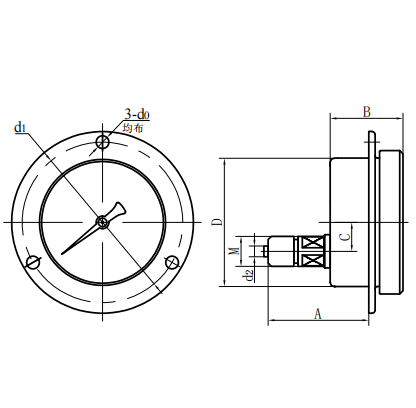

| Aksijalni koncentrični tip umetanja (v) | Radijalni konveksni tip (vi) |
| Broj modela | Sveukupne dimenzije （ mm ） | |||||||
| A | B | C | D | d0 | D1 | d2 | M | |
| Yg60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yg60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yg60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
