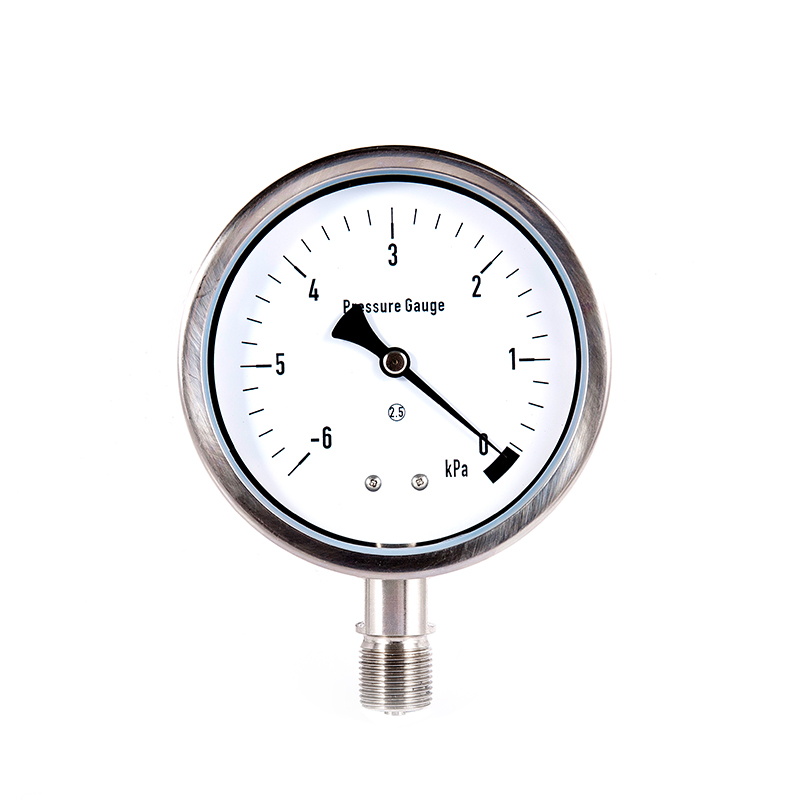

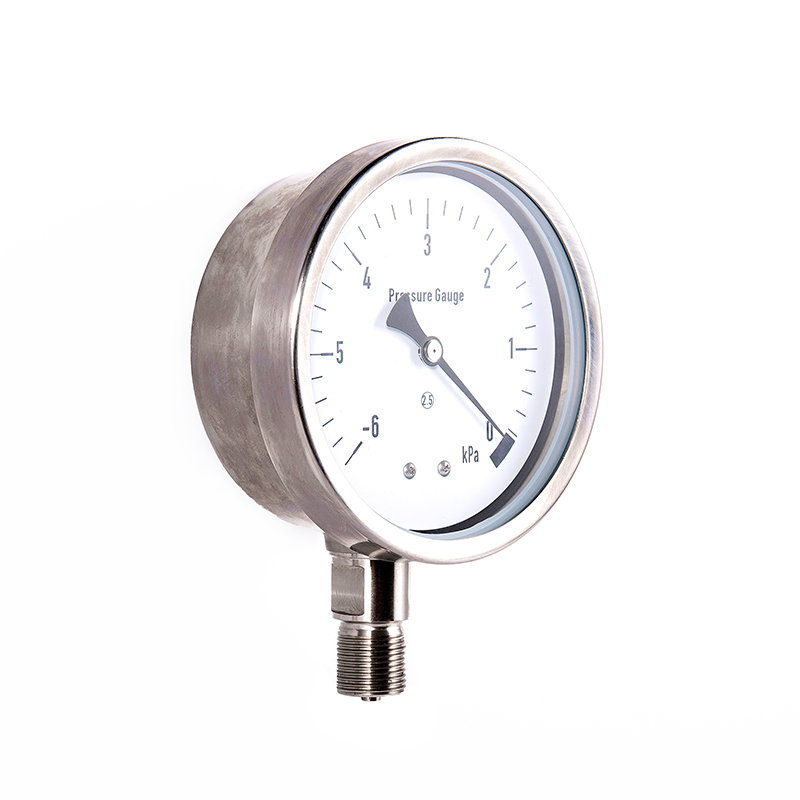

◆ Model: YEB60 YEB100 YEB150
◆ Uporaba: Ovaj serija instrumenata prikladna je za mjerenje niskog mikro-tlaka plinova bez opasnosti od eksplozije, ne-kristalizacije, nekondenzacije i nekih korozivnih plinova. Sustav za školjku i pritisak na instrumente izrađen je od 1CR18Ni9, a kutija membrane izrađena je od 0CR17Ni12MO2, 316, 316L.
◆ Tehnički parametri:
| Broj modela | Yeb60 | YEB100 | YEB150 | |
| Nominalni promjer | Φ 60 | Φ 100 | Φ 150 | |
| Montažni tip | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| Konektor | M14 × 1.5 | M20 × 1.5 | ||
| Klasa točnosti | 1.6 ； 2.5 | |||
| Mjerni raspon （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Okolišni uvjeti korištenja | Razboriti ： -25 ℃～ 55 ℃； Relativna vlaga ： ≤ 80 ％ | |||
| Ocjena vibracije | V · H · 2 | |||
| Materijal membrane | 0CR17ni12mo2 、 SUS316 、 SUS316L | |||
| Kućište, priključni materijal | 1cr18ni9 、 SUS304 | |||
| Klasa zaštite | IP65 | |||
| Standardi provedbe | JB/T 9274 | |||
| NAPOMENA: 1. Zajednice se mogu prilagoditi prema zahtjevima korisnika. | ||||
◆ Vanjske dimenzije:
| Radijalni izravni tip (ⅰ) | Aksijalni ekscentrični izravni tip (ⅱ) |
| Aksijalni koncentrični izravni tip (III) | Aksijalni ekscentrični tip umetka (IV) |
| Aksijalni koncentrični tip umetanja (v) | Radijalni konveksni tip (vi) |
| Broj modela | Sveukupne dimenzije （ mm ） | ||||||
| A | B | C | D | E | d2 | M | |
| Yeb60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| Yeb60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| YEB100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| YEB100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| YEB150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| YEB150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
