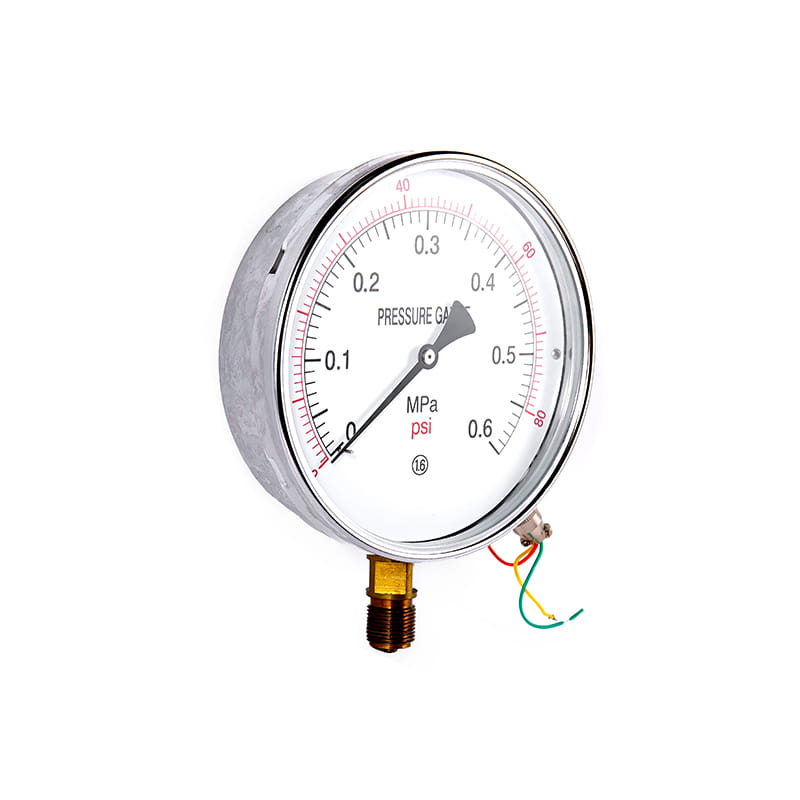

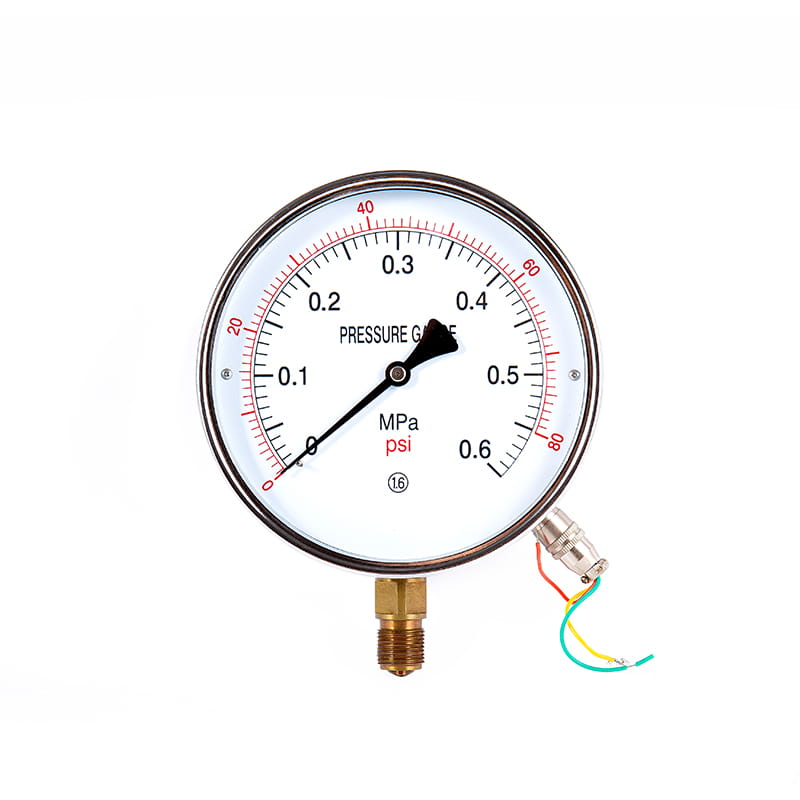

YTT mjerači daljinskog tlaka

◆ Model: Ytt100 ytt100a ytt150 ytt150a

◆ Primjena: Ova vrsta instrumenta prikladna je za mjerenje tlaka tekućine, plinova ili pare bez opasnosti od eksplozije, bez kristalizacije, bez otklanjanja i korozivnog učinka na bakrene i bakrene legure.

Pored lokalne indikacije vrijednosti tlaka, instrument se također može kontinuirano izlaziti ( 0 ~ ~ ~ 10 ) masa ili (( 4 ~ 20 ) masa DC signal, koji se može prenijeti u upravljačku sobu na velikoj udaljenosti, a može se koristiti s inteligentnim instrumentima digitalnog zaslona za stvaranje automatskog sustava za prikaz, snimanje, podešavanje i upravljanje.

Instrument je podvrgnut glavnoj transformaciji iznutra, izvorni diferencijalni transformator uklonjen je i zamijenjen difuzijskim elementom osjetljivog na napon silicija, tako da su lokalni dio zaslona i izlazni dio signala postali dva neovisna sustava, a točnost i pouzdanost izlaznog signala su uvelike poboljšana, a točnost može dosegnuti 1.0 ili čak 0.5 razina.
◆ Ako je potrebno napraviti mjerač tlaka otpornog na udarce, može se napuniti glicerinom ili silikonskim uljem.

Nabavite citat

◆ Tehnički parametri:

Model		YTT100	YTT150	YTT100A	YTT150A
Nominalni promjer		Φ 100	Φ 150	Φ 100	Φ 150
Montažni tip	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Električni parametri		★ Snaga opskrbiti: 24V DC ★ Izlazni signal: ( 4 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 20 ) Ma DC ★ Otpor učitavanja: 250 Ω		★ Snaga opskrbiti: 220V AC ★ Izlazni signal: ( 0 ~ 10 ) Ma DC ★ Otpor učitavanja: ≤ 1,5K Ω
Ožičenje
Klasa točnosti		1.6
Točnost izlaza signala		1.0 ； 0.5
Mjerni raspon （ MPA ）		Pravi prostor: -0.1 ~ 0 Vlasni vakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pritisak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Okolišni uvjeti korištenja		Temperatura: -10 ° C ~ 55 ° C; Relativna vlaga: ≤ 85 %
Ocjena otpornosti na vibraciju		V · H · 3
Zaštita ulaska		IP54
Provedite standard		JB/T 10203
Postavljane niti		M20 × 1.5
NAPOMENA: Zajednička nit može se izraditi u nit cijevi ili konusnu nit cijevi prema korisničkim zahtjevima (vidi vodič za odabir).

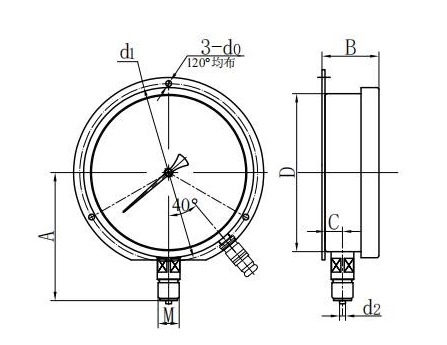

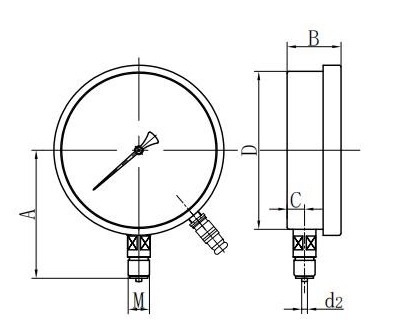

◆ Dimenzije:

Radial Direct (I.)

Aksijalni Ekscentrični izravni (ii.)

Aksijalni ekscentrični nosač za ispiranje (iv.)

Radijalni konveksni monting (vi.)

Model	Dimenzije ( mm )
Model	A	B	C	D	d0	D1	d2	M
YTT100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YTT150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
