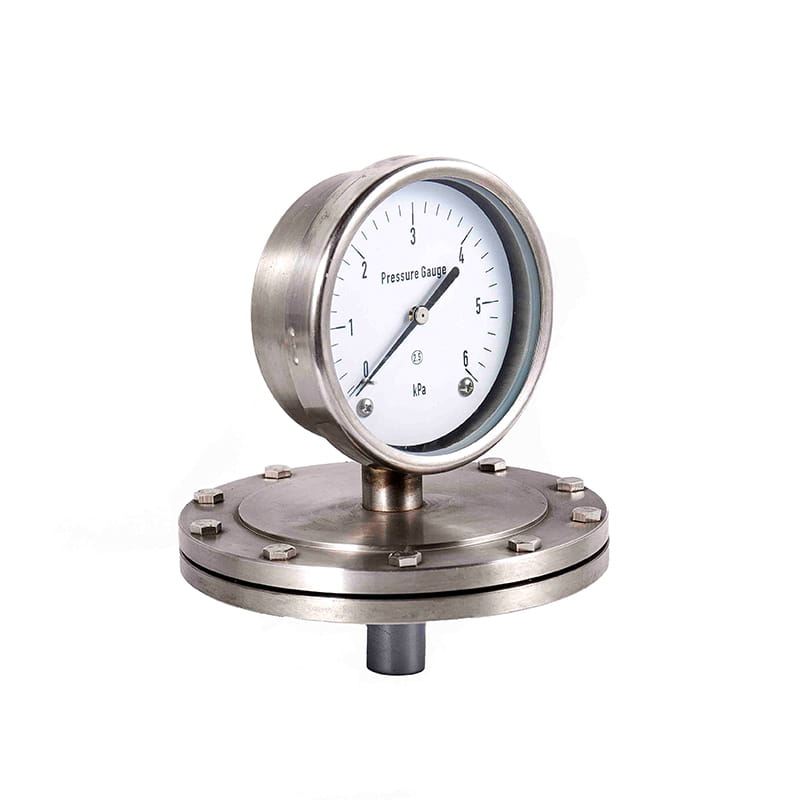

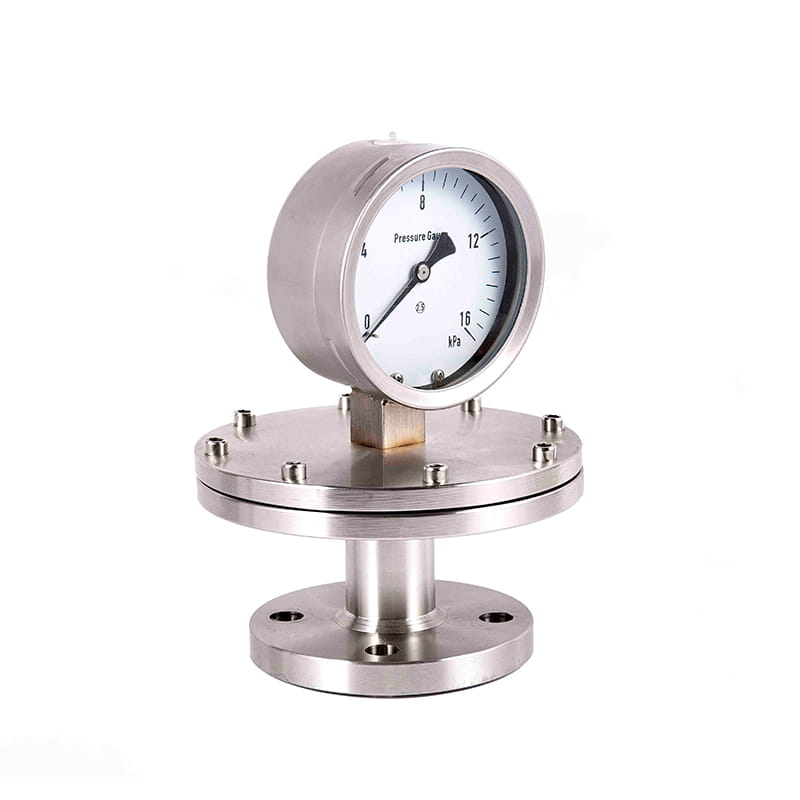

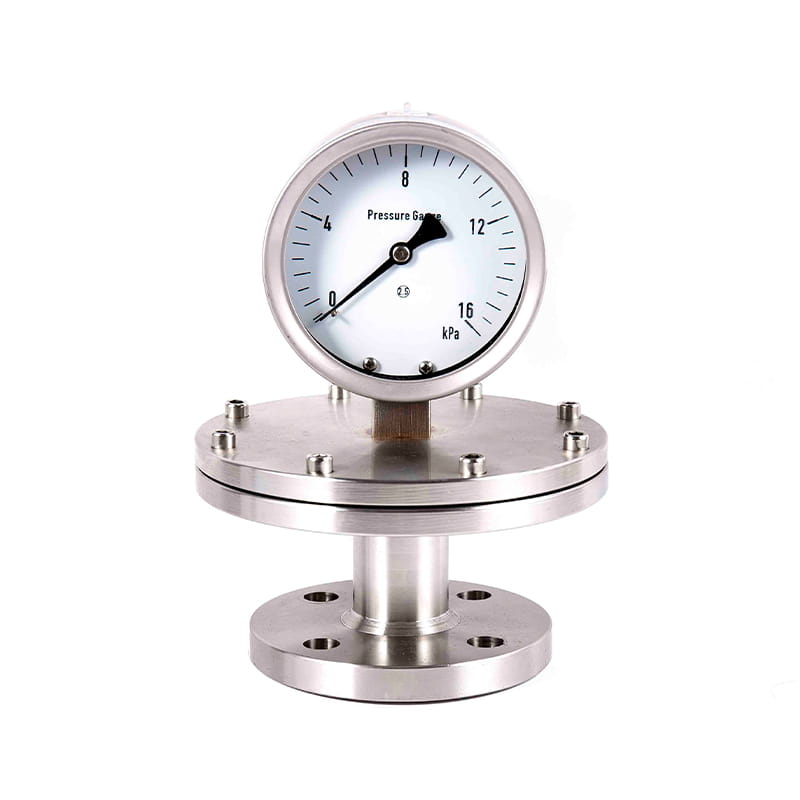

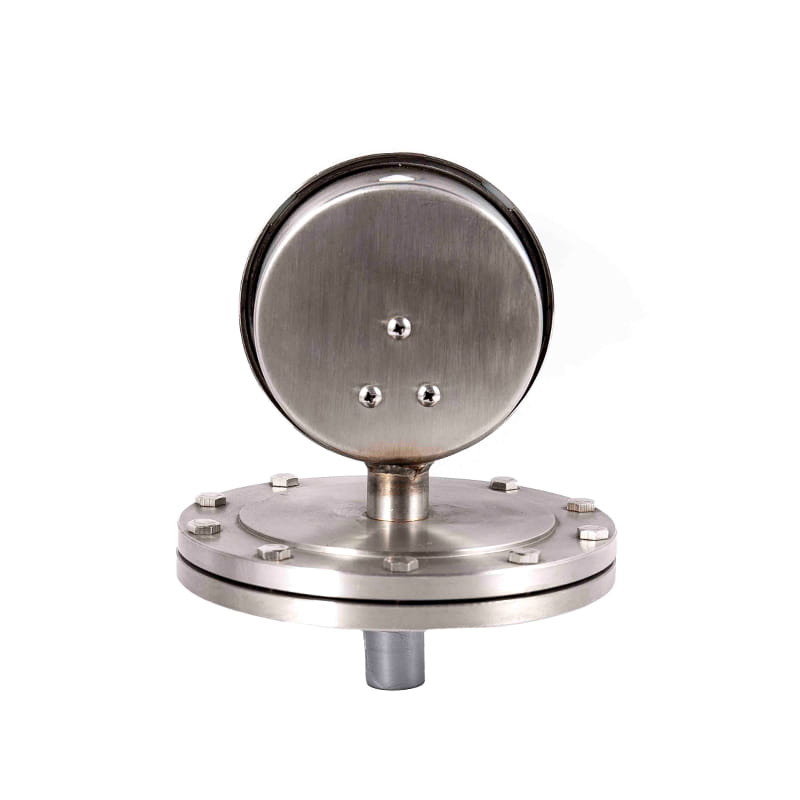

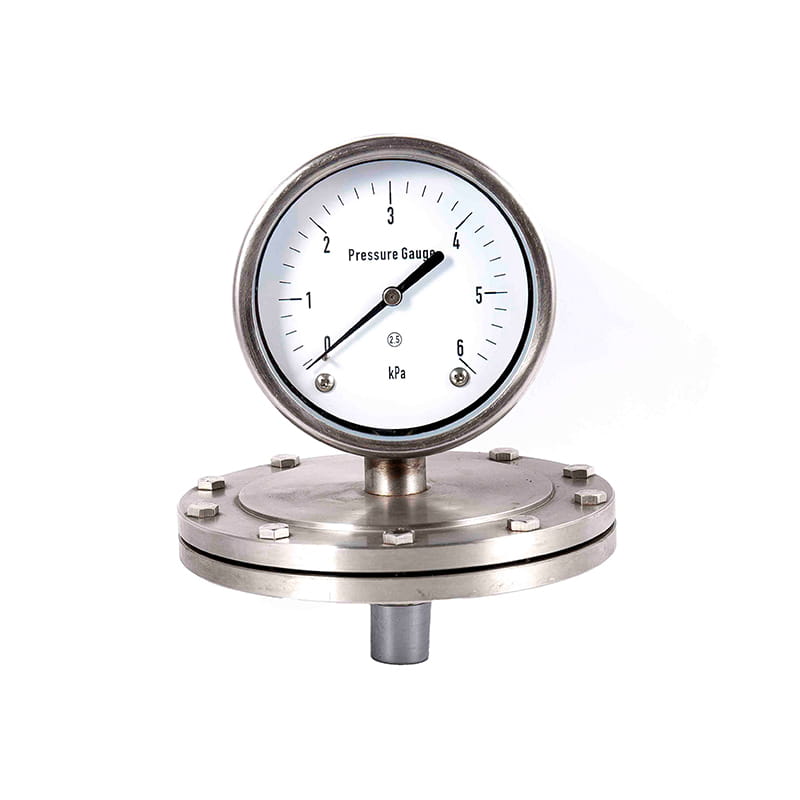

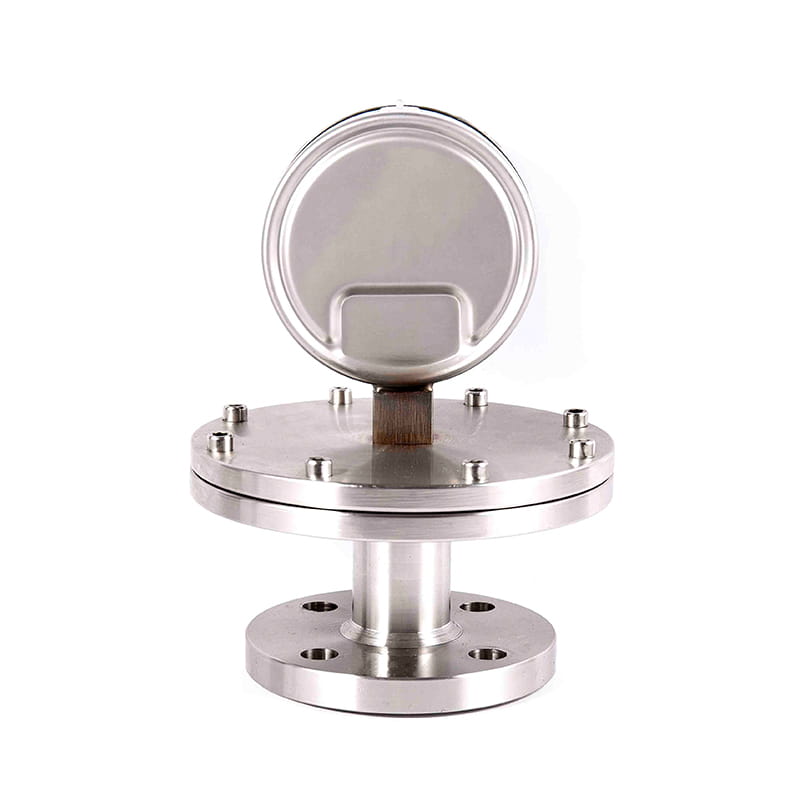

◆ Model: Yp100-l yp150-l yp100-f yp150-f
◆ Tehnički parametri:
| Model | YP100-l 、 YP100-F | YP150-l 、 YP150-F |
| Nominalni promjer | F 100 | F 150 |
| Klasa točnosti | 2.5 | |
| Mjerni raspon （ KPA ） | Negativni pritisak: -60 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0 Pozitivan pritisak: 0 ~ 1.6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 Pozitivan i negativan pritisak: -0.8 ~ 0,8 -1,2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 | |
| Mjerni raspon （ MPA ） | Vakuum: -0.1 ~ 0 Vlasni vakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pritisak: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 | |
| Koristite temperaturu okoline | -40 ℃～ 70 ℃ | |
| Materijal za dijafragmu | OCR18ni12mo2ti ; SUS316 ; | |
| Montažni tip | Navojno ( L ); Prirubnica ( F ), ( F1 ) | |
| Ocjena otpornosti na vibraciju | V · H · 2 | |
| Zaštita ulaska | IP64 | |
| Provedite standard | JB/T 5491 | |

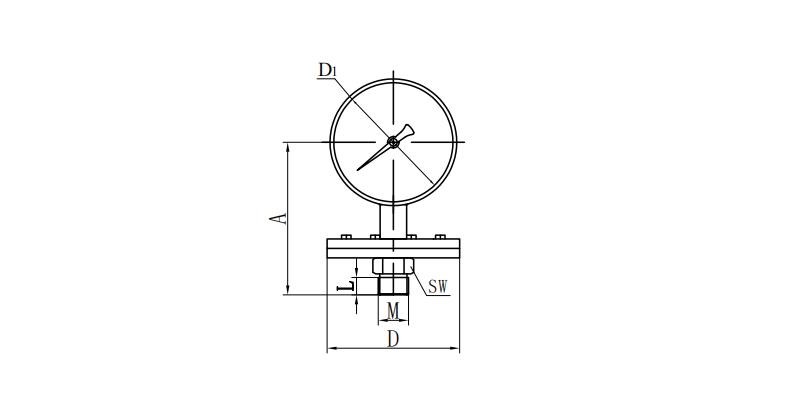

◆ Vanjske dimenzije:
Navojno ( L )
| Model | Dimenzije ( mm ) | |||||
| A | D | D1 | SW | L | M | |
| YP100-l | 135 | Φ 97.5 Mikropres φ 165 | 110 | 27 | 20 | M20 × 1.5 |
| YP150-l | 160 | 160 | 27 | 20 | M20 × 1.5 | |
| NAPOMENA: spojena nit ( M ) može se pretvoriti u nit cijevi ili konusnu nit cijevi prema zahtjevima korisnika (vidi vodič za odabir). s | ||||||
