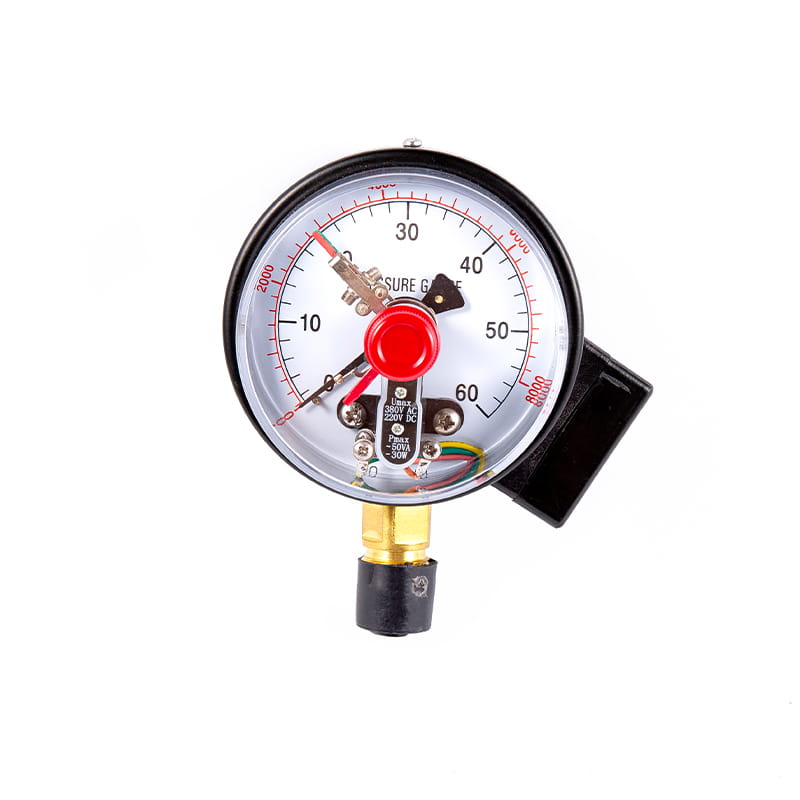

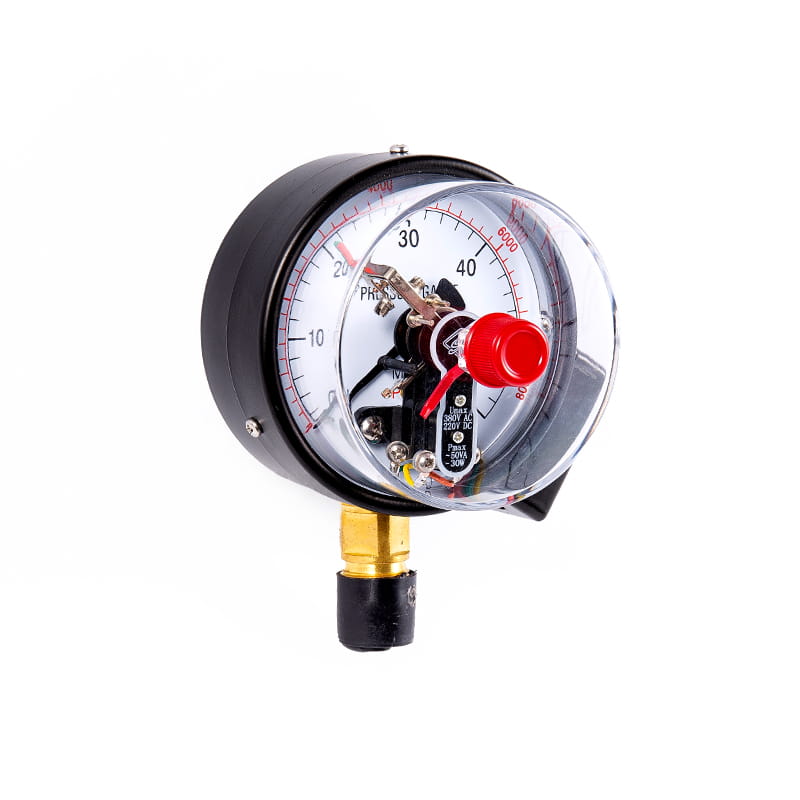

YXC serije magnetsko potpomognute mjerače električnog kontaktnog tlaka

◆ Model: YXC60 YX100 YXC-150

◆ Primjena: Ova vrsta instrumenta prikladna je za mjerenje tlaka tekućine, plinova ili pare bez opasnosti od eksplozije, bez kristalizacije, bez otklanjanja i korozivnog učinka na bakrene i bakrene legure. Kad je opremljen odgovarajućim krugom, može poslati alarm ili automatsku kontrolu u tlačni sustav koji se mjeri i kontrolira.

YXC Serijski proizvodi usvajaju magnetsko potpomognute električnim kontaktnim uređajem, koji ima prednosti stabilnog i pouzdanog djelovanja i velike kontaktne snage.

◆ Ako je potrebno napraviti mjerač tlaka otpornog na udarce, može se napuniti glicerinom ili silikonskim uljem.

Nabavite citat

PREV：YXCH serija Reed Električni kontaktni tlak NEXT：Cybn serije serije otporan na potres (seizmički) mjerači nehrđajućeg čelika

Parametar
Kontaktirajte nas

◆ Tehnički parametri:

Model		Yxc60		YXC100		YXC150
Nominalni promjer		Φ 60		Φ 100		Φ 150
miran zadirkivati tip stil	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Postavljane niti		M14 × 1.5		M20 × 1.5
Klasa točnosti		2.5		1.6
Mjerni raspon （ MPA ）		Pravi prostor: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 Vlasni vakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pritisak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Okolišni uvjeti korištenja		Temperatura: -40 ° C ~ 70 ° C; Relativna vlaga: ≤ 85 %
Električni parametri		★ Maksimalni radni napon: 380V Ac ; 220V DC ★ Maksimalna snaga kontakta: 30VA ★ Način upravljanja: Gornja i donja granica, gornja gornja granica (dvostruke gornje granice), donja donja granica (dvostruka donja granica) i ostali spori magnetski pomoćni sklopki za kontakt mogu se prilagoditi u cijelom rasponu
Ožičenje		Spojnica	1		2		3	4
		Šifra u boji ožičenja	crveni		zelena		žuta boja	crni
		Izlazni terminali	gornja granica		donja granica		javnost	uzemljenje
Ocjena otpornosti na vibraciju		V · H · 3
Bourdon cijev materijal		QSN4-0.3
Zaštita ulaska		IP54
Provedite standard		JB/T 9273
Bilješka: 1 . Zajednička nit može se prilagoditi prema zahtjevima korisnika.

◆ Ocijenjena referentna vrijednost opterećenja:

napon (V)	Vrijednost struje otpornog opterećenja ( A )		Vrijednost induktivne struje opterećenja （ A ）
napon (V)	AC	DC	Vrijednost induktivne struje opterećenja （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Dimenzije:

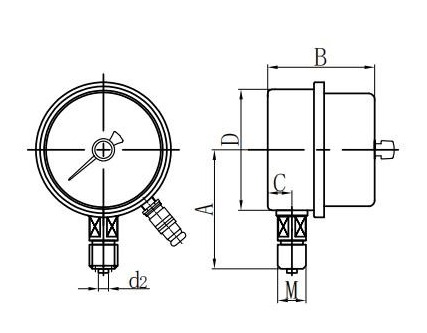

Radial Direct (I.)

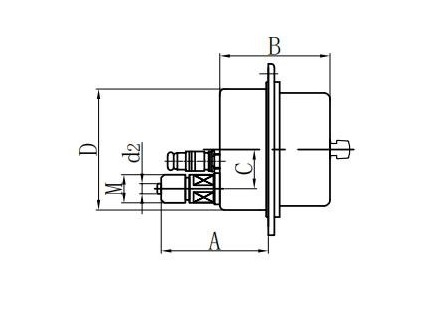

Aksijalni Ekscentrični izravni (ii.)

Aksijalni koncentrični izravni (III.)

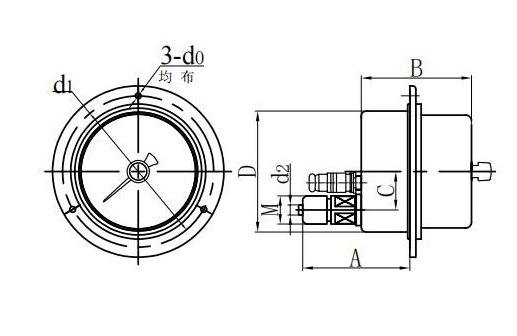

Aksijalno ekscentrično ispiranje (iv.)

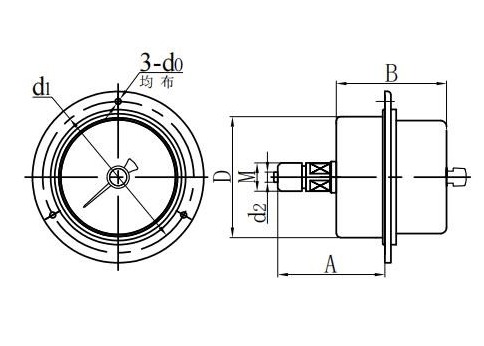

Aksijalni koncentrični nosač za ispiranje (V.)

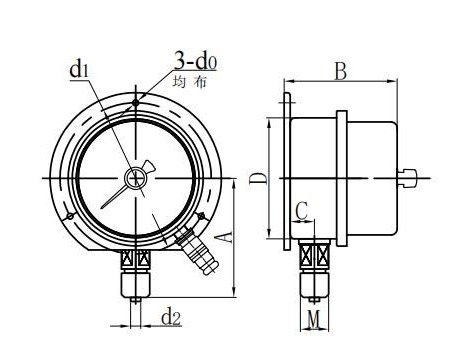

Radijalni konveksni monting (vi.)

Model	Dimenzije ( mm )
Model	A	B	C	D	d0	D1	d2	M
Yxc60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × 1.5
Yxc60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
Yxc60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
Yxc60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
Yxc60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yxc60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXC150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
