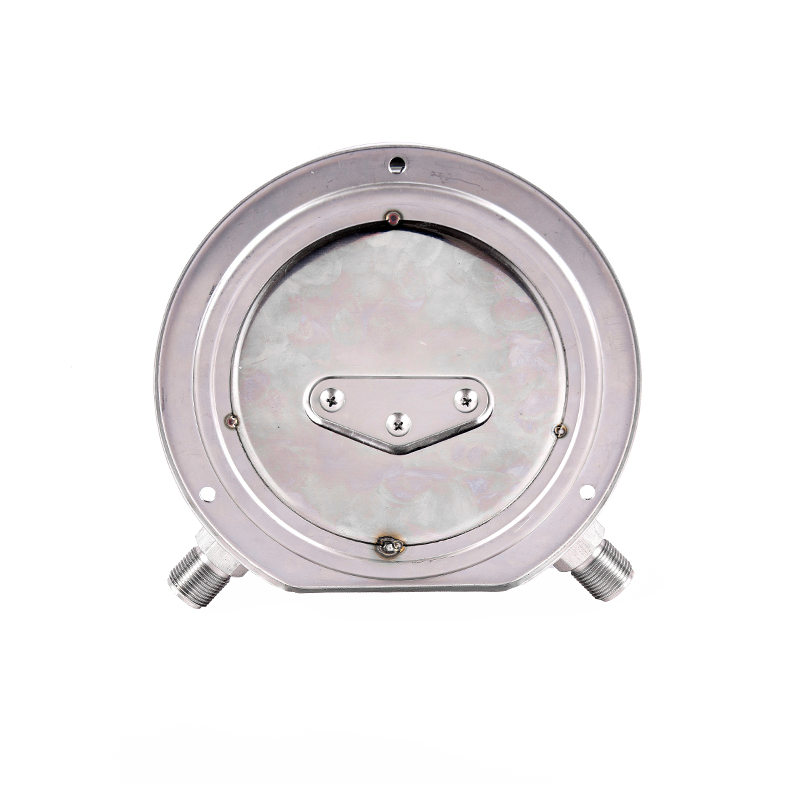

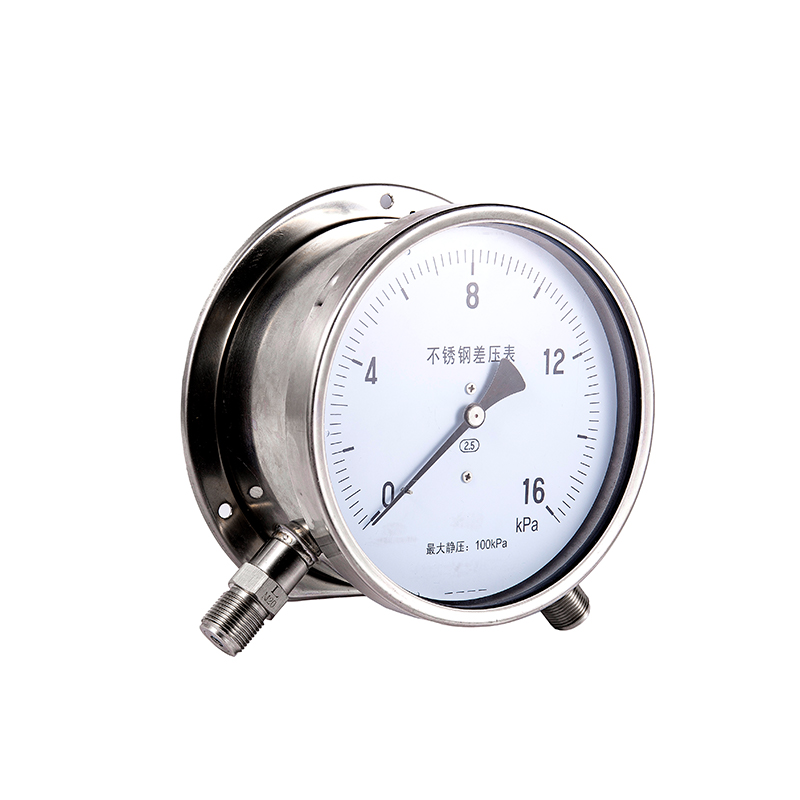

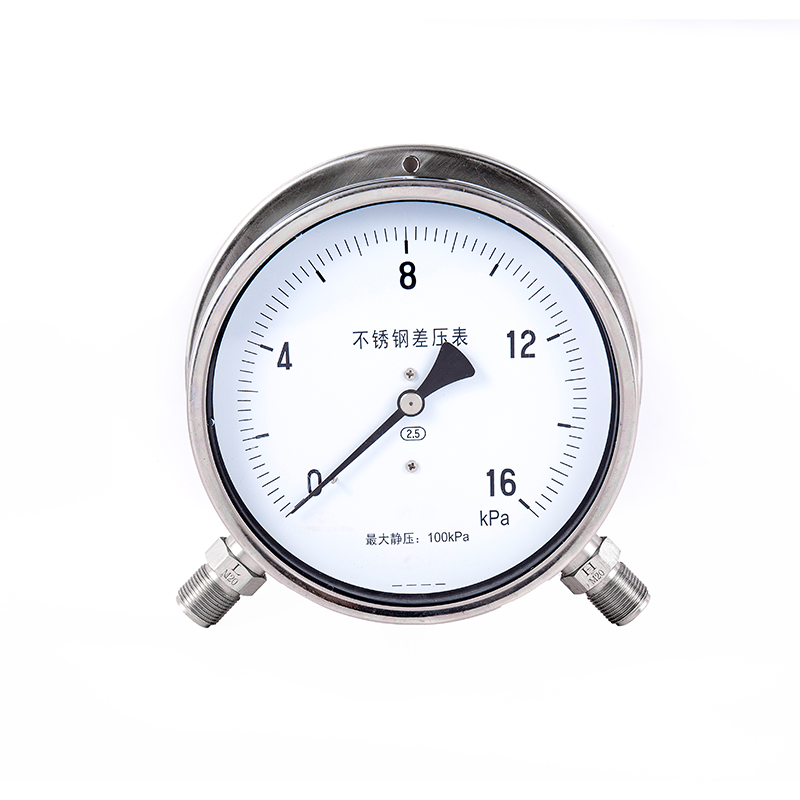

◆ Tehnički parametri:
| Model | CYBN100 | Cybn150 |
| Nominalninini promjer | Φ 100 | Φ 150 |
| Montažni tip | Radijalni konveksni montiran Paralelna sučelja | * | * |
| Radijalni konveksni montiran Sučelje s osam znakova | | * |
| Ekscentrični ekscentrični tip ispiranja | * | * |
| Mjerni raspon | Diferencijalni pritisak Mjerni raspon KPA | Nominal Radni pritisak KPA | Diferencijalni pritisak Mjerni raspon MPA | Nominal Radni pritisak MPA |
| 0 ～ 10 | 60 | 0 ～ 0.16 | 1 |
| 0 ～ 16 | 100 | 0 ～ 0.25 | 1.6 |
| 0 ～ 25 | 160 | 0 ～ 0.4 | 2.5 |
| 0 ～ 40 | 250 | 0 ～ 0.6 | 4 |
| 0 ～ 60 | 400 | 0 ～ 1 | 6 |
| 0 ～ 100 | 600 | 0 ～ 1.6 | 10 |
| | | 0 ～ 2.5 | 10 |
| Klasa točnosti | 2.5 |
| Postavljane niti | M20 × 1.5 |
| Koristite temperaturu okoline | -40 ℃～ 70 ℃ |
| Temperatura medija koji će se koristiti | ≤ 60 ℃ |
| Ocjena otpornosti na vibraciju | V · H · 4 |
| Ocjena kućišta | IP65 |
| težina | Približno 1,5 kg |
| Materijal sustava impulsa | 0CR17ni12mo2 、 SUS316 |
| kućište i drugi materijali | 1cr18ni9 、 SUS304 |
| Provedite standard | JB/T 12015-2014 |
| Bilješka: 1 . Zajednička nit može se prilagoditi u skladu s korisničkim zahtjevima. |
◆ Izgled i instalacija Veličina:

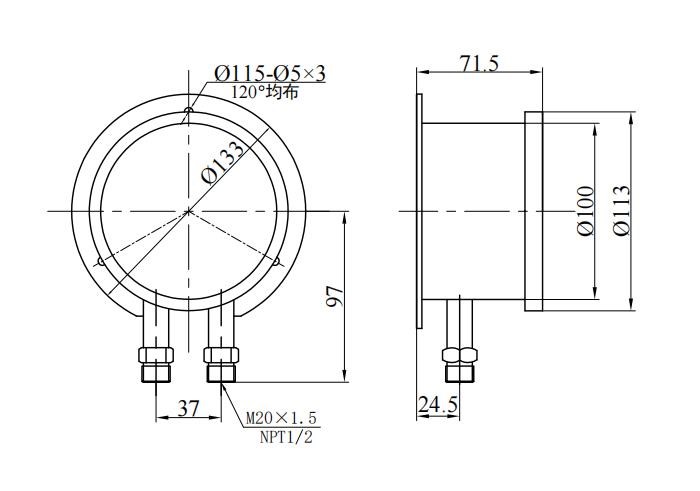

|  CYBN100 Paralelna sučelja |  Cybn150 paralelna sučelja |

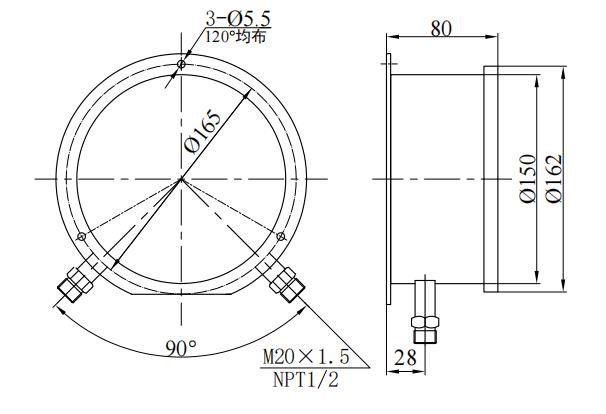

|  Cybn150 Bazi sučelje |  Cybn150 aksijalna ekscentričnost |
◆ Strukturni princip:
Instrument prihvaća strukturu dvostruke burdonske cijevi,, to jest, dvije burdonske cijevi ugrađene su u simetrične položaje s obje strane nosača "I". Gornji i donji dijelovi nosača "I" su pokretni kraj, odnosno fiksni kraj, a sredina je povezana oprugama: dvije cijevi Bourdona su u paralelnom stanju i povezane su s visokim i niskim naponskim spojevima na slučaju s cijevi: mehanizam za izravno u okviru, i izravno je na donjem dijelu, i izravno je na donjem kraju, i izravno je u okviru BORCKE fiksiran na mehanizam prijenosa zupčanika.
◆ Načelo rada: Na temelju elementa osjetljivosti na pritisak, koriste se dvije burdonske cijevi s istom krutošću, pa su prisiljene proizvesti istu koncentriranu silu pod istim izmjerenim medijem da djeluju na pokretnu nosaču, jer dvije strane proljetne lopatice još uvijek ne proizvode, tako da je i tako da je mjerenje, tako da je i dalje u mehanizmu, tako da je podrug nula položaja.
Kada se primjenjuju različiti pritisci (općenito je kraj visokog tlaka veći od kraja niskog tlaka) , sila dviju burdonskih epruveta koje djeluju na pokretnu potporu nije jednaka, tako da se generira odgovarajući pomak, a mehanizam prijenosa zupčanika pokreće se i pojačava, a vrijednost različitog tlaka je naznačena nakon što je naznačena.
◆ Mjere opreza:
1. Instrument bi trebao biti instaliran okomito na položaju koji je na istoj razini kao i mjerna točka, u protivnom se mora uzeti u obzir dodatna pogreška uzrokovana razlikom razine tekućine.
2 . Konektor instrumenta označen s " H "ili" "je kraj visokog napona i onaj označen" L "ili" - "je kraj niskog napona i ne može se preokrenuti tijekom instalacije.
3 . Kad instrument mjeri diferencijalni tlak, vrijednost diferencijalnog tlaka može se koristiti unutar 75% gornje granice raspona skale, a maksimalna vrijednost statičke tlaka sustava ne bi trebala prelaziti maksimalnu vrijednost statičkog tlaka navedene instrumentom.
4. Kao što je prikazano na slici 4 , ventil za ravnotežu (sigurnosni) (ventil 1 ) treba postaviti ispred ulaznih priključaka visokog i niskog tlaka tijekom instalacije, a treba biti u otvorenom položaju, a ventil za ravnotežu treba biti zatvoren nakon ventila 2 i ventil 3 svi su otvoreni.
5 . Prije upotrebe, instrument treba pažljivo provjeriti stupanj erozije uzrokovanog izmjerenim medijem, kako ne bi uzrokovao rano oštećenje korozije u burdonskoj cijevi.
6 . Kada se instrument redovito održava, ako se mora otvoriti poklopac mjerača, preporučljivo je koristiti posebne alate.
7 . Kada na instrument utječe temperaturne promjene i pogreška indikacije povećava se i utječe na točnost mjerenja, šef utikača na kućištu može se odsjeći kako bi unutarnji i vanjski slučaj bio komuniciran, a tlak zraka je uravnotežen.
OBAVIJEST NARUDŽBE:
Prilikom naručivanja instrumenta korisnik mora navesti:
1. Naziv i model, diferencijalni raspon tlaka, maksimalni statički tlak, jedinica mjerenja, razina točnosti;
2. Veličina spoja: Konvencionalno M20 × 1.5 , NPT1/2 (ili kupca koji se određuje);
3. Napomena: Tri grupe ventila mogu se prilagoditi u ime korisnika (ventile 1 ~ ~ 3 na slici 4 )
