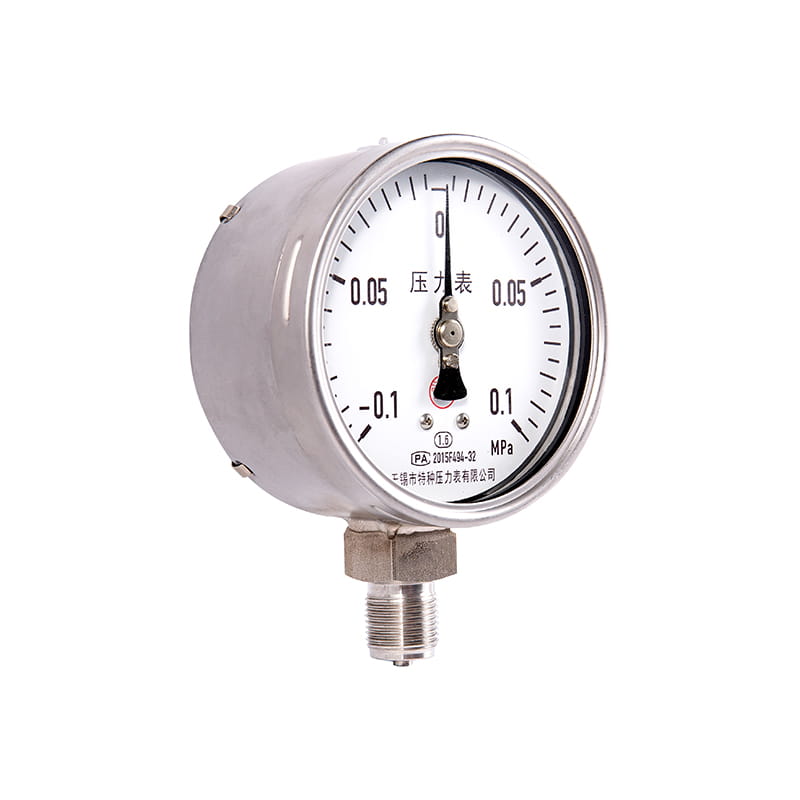

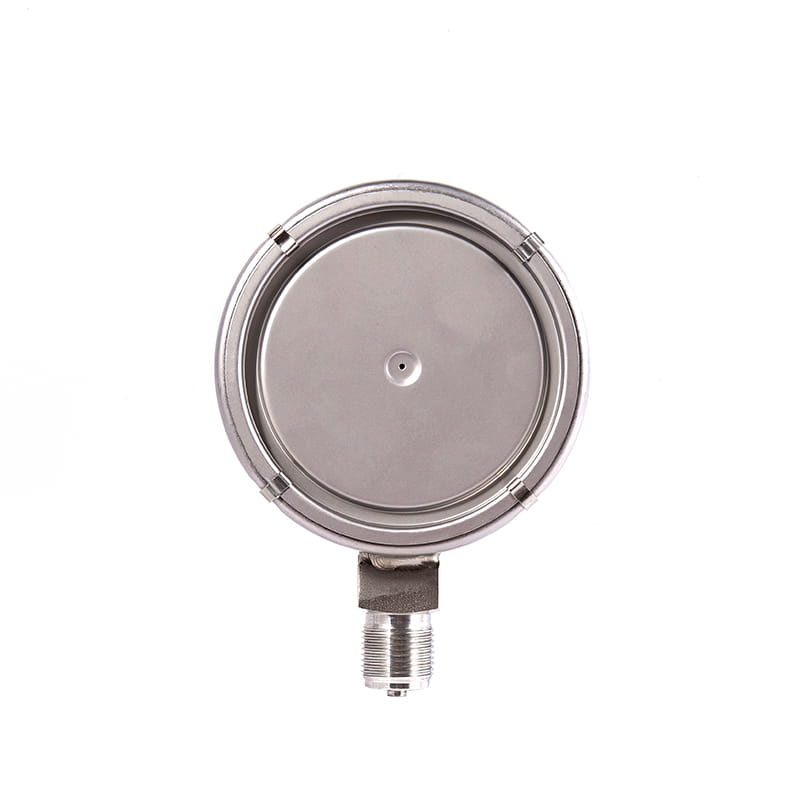

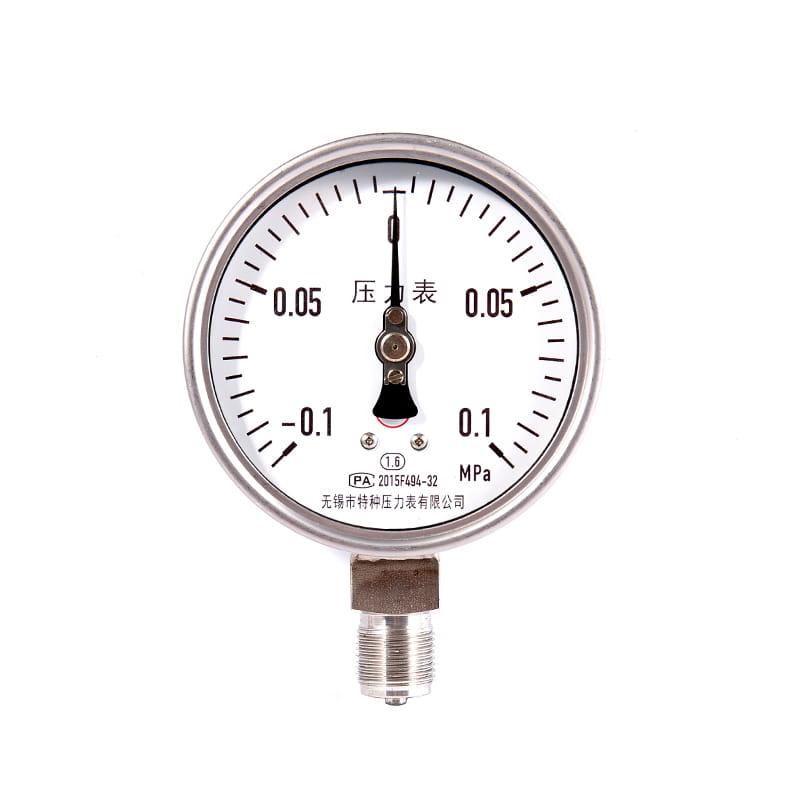

◆ Model: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150
◆ Uporaba: Ova serija mjerača izrađena je od nehrđajućeg čelika, s unutarnjim sigurnosnim pregradnjama i rupama za oslobađanje tlaka na vrhu kako bi se oslobodio prekomjerni tlak unutar kućišta zbog puknuća uzrokovanih preopterećenjem ili zamorom elastičnih elemenata, kako bi se zaštitila sigurnost operatora i opreme i pogona, a ispunili su se tekućina s tekućim mjestima. Sigurnosni mjerači ispunjeni tekućinom otporni su na vibraciju, sprječavajući oštećenje unutrašnjosti mjerača zbog vibracije i podmažući unutarnje komponente kako bi se smanjila habanje i korozija.
Ove mjerače se široko koriste u bušenju, rafiniranju, kemijskoj, hrani, farmaceutskim, morskim, offshore naftnim platformama i drugim industrijama.
| Broj modela | YQ60 | YQ100 | YQ150 | |
| Nominalni promjer | Φ 60 | Φ 100 | Φ 150 | |
| Obrazac za instalaciju | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Konektor | M14 × 1.5 | M20 × 1.5 | ||
| Klasa točnosti | 2.5 | 1.6 | ||
| Mjerni raspon （ MPA ） | Upražnjeno: -0.1 ～ 0 Vlasno vakuum: -0.1 ～ 0,06 -0.1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pritisak: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Okolišni uvjeti korištenja | Temp: -40 ℃～ 70 ℃ | |||
| ocjena vibracije | V · H · 3 | |||
| Materijal od borden cijevi | OCR18ni12mo2ti ； SUS316 ； SUS316L | |||
| Materijal za kućište i priključak | 1cr18ni9ti ； SUS304 | |||
| klasa zaštite | IP65 | |||
| Standardi provedbe | GB/T1226 | |||
| NAPOMENA: 1. Zajednice se mogu prilagoditi prema zahtjevima korisnika. | ||||

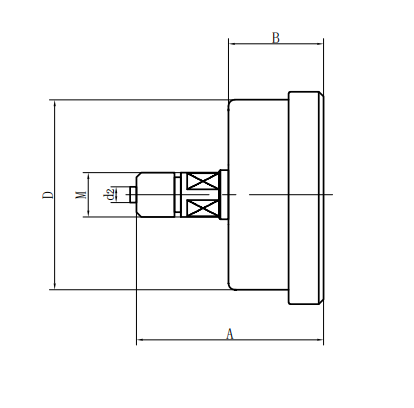

◆ Vanjske dimenzije:

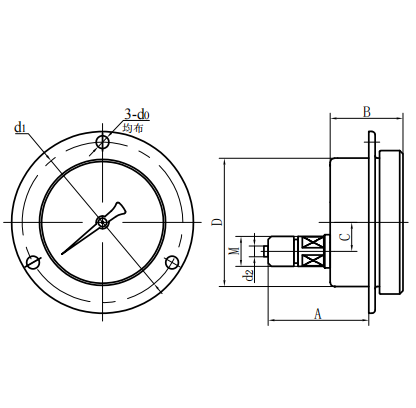

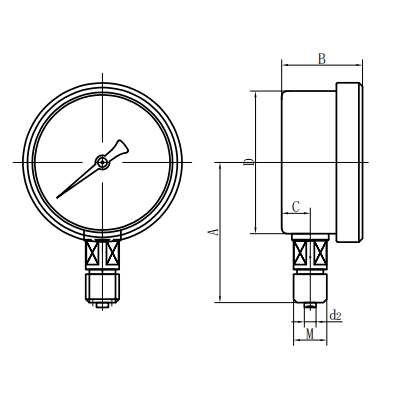

| Radijalni izravni tip (ⅰ) | Aksijalni ekscentrični izravni tip (ⅱ) |

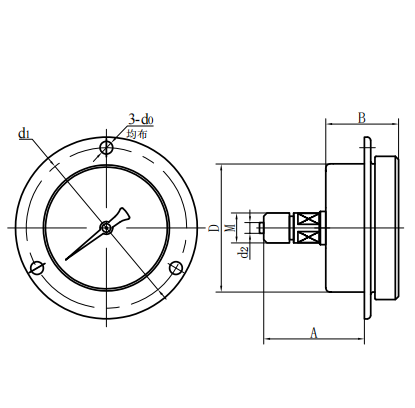

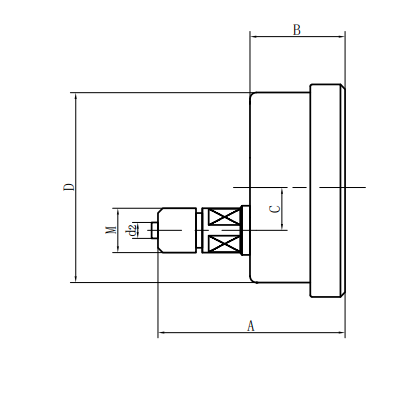

| Aksijalni koncentrični izravni tip (III) | Aksijalni ekscentrični tip umetka (IV) |

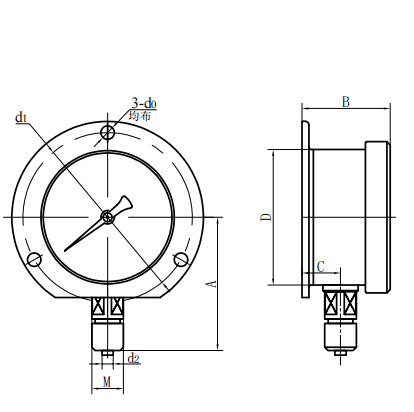

| Aksijalni koncentrični tip umetanja (v) | Radijalni konveksni tip (vi) |
| Broj modela | Sveukupne dimenzije （ mm ） | |||||||
| A | B | C | D | d0 | D1 | d2 | M | |
| Yq60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yq60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yq60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yq60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
