1. Pregled
Ovaj transmiter tlaka ima visoku osjetljivost, visoku preciznost i jaku sposobnost protiv preopterećenja. Proizvedeni od strane uvezenih senzora, senzor i krug pojačanja su visoko integrirani; Kućište je integralna cijev od nehrđajućeg čelika, a nulta točka i pojačanje kruga ne moraju se podešavati; Jaka sposobnost sprječavanja smetnji, otpornost na kiseline i lužine, dugotrajna stabilnost i pouzdanost.
2. Kako radi
Kompaktni transmiter tlaka koristi uvezene tlačne čipove, a osjetljive komponente su spojene u Wheatstoneove mostove procesima difuzije ili ionske implantacije, a dijafragme osjetljive na tlak formirane su ispod mostova tehnologijom mikrostrojne obrade. Kada se na dijafragmu primijeni pritisak, vrijednost otpora se mijenja i generira se linearni izlazni signal koji je proporcionalan primijenjenom tlaku. Wheatstoneovom mostu dodajemo istosmjerno napajanje i on će proizvesti signal istosmjernog napona. Nakon sekundarne linije pretvorbe, ostvaruje se izlaz dvožilnog sustava 4mA~20mA.
3. Funkcionalne karakteristike
◆ Dobra stabilnost, punoća, nula dugoročna stabilnost do 0,2%FS/ godine. U rasponu od kompenzacijska temperatura 0 °C~ 70 °C, temperaturni pomak je manji od 0,2% FS, a temperaturni pomak je manji od 0,5% FS u cijelom dopuštenom rasponu radnih temperatura.
◆ Sa zaštitom od suprotnog smjera i zaštitnim krugom za ograničavanje struje, odašiljač se neće oštetiti ako se pozitivni i negativni pol zamijene tijekom instalacije , i odašiljač će automatski ograničiti struju unutar 35 mA kada je nenormalno.
◆ Čvrsta struktura, bez pokretnih dijelova, visoka pouzdanost, dug životni vijek.
◆ Plin, voda, ulje i para mogu se mjeriti s velikom preciznošću i na to ne utječe masa mjerenog medija.
◆ Jednostavna instalacija, jednostavna struktura, ekonomičan i izdržljiv.
4. Glavni tehnički parametri
| Mjerni raspon | （ 0 ～ 10 ） kPa ～（ 0-40 ） MPa |
| Maksimalno preopterećenje | 2 puta standardni raspon |
| Oblici pritiska | Nadtlak, blagi diferencijalni tlak |
| Klasa točnosti | 0,5%F · S |
| Napon napajanja | 24 V DC |
| Otpor opterećenja | ≤ 250 Ω |
| Mjerni medij | Tlak pare ili plinovi, tekućine |
| Dugoročna stabilnost | ± 0,2% F · S/ godine |
| Relativna vlažnost okoline | ≤ 95% |
| Nadoknadite temperaturu | 0 ℃～ 70 ℃ |
| Radna temperatura | -10 ℃～ 70 ℃ |
5. Strukturalni značajke
| kućište | Monolitni od nehrđajućeg čelika |
| Materijal glavne konstrukcije | SUS304 、 SUS316 |
| Tlačni priključak | M20 × 1.5 |

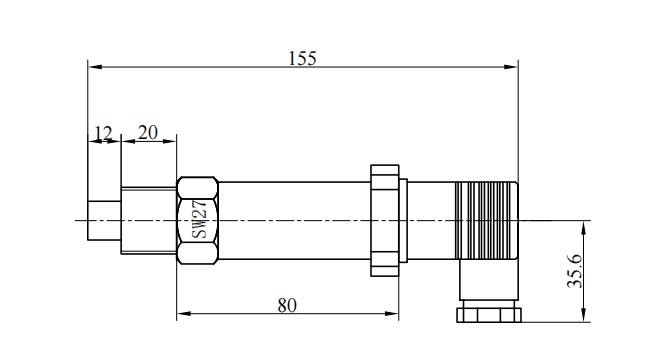

6 . Dimenzije
7. Mjere opreza
◆ Svi isporučeni proizvodi popraćeni su priručnicima s uputama i certifikatima, uključujući brojeve proizvoda, tehničke parametre, tvorničke datume itd., pažljivo provjerite kako biste izbjegli pogreške.
◆ Nemojte izravno stiskati dijafragmu odašiljača tvrdim predmetom kako biste izbjegli oštećenje odašiljača.
◆ Tijekom instalacije, u skladu s načinom povezivanja proizvoda i vrstom navoja, provjerite je li terensko sučelje u skladu sa sučeljem proizvoda i polako ga zategnite prilikom spajanja, a zakretni moment ne može se izravno dodati kućištu transmitera, već se može dodati samo heksagonalnom tlačnom sučelju.
◆ Prilikom spajanja na napajanje, treba biti spojen u strogom skladu s uputama za ožičenje naše tvrtke.
◆ Tlak preopterećenja transmitera ne smije premašiti 200 % mjernog područja.
◆ Ako se otkrije bilo kakva nepravilnost u korištenju, potrebno je isključiti struju, prekinuti uporabu i izvršiti pregled ili se izravno obratiti tehničkom odjelu naše tvrtke.
◆ Tijekom transporta i skladištenja, originalno pakiranje treba vratiti i čuvati u hladnom, suhom i ventiliranom skladištu.

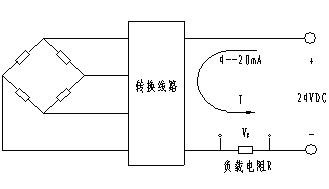

8. Električni priključak i sučelje tlaka
◆ Navoj sučelja tlaka: M20 × 1.5
