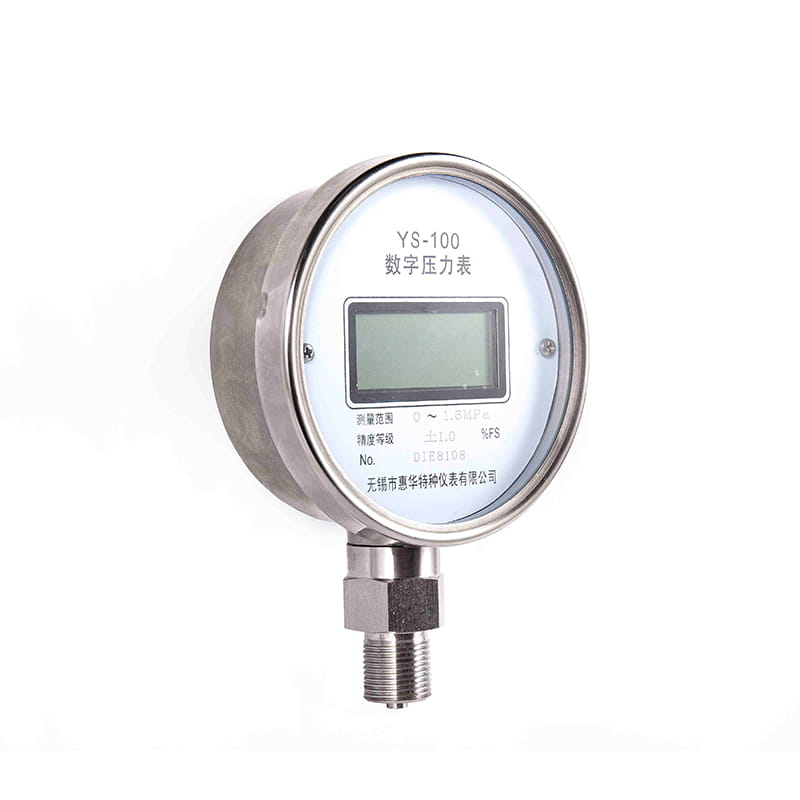

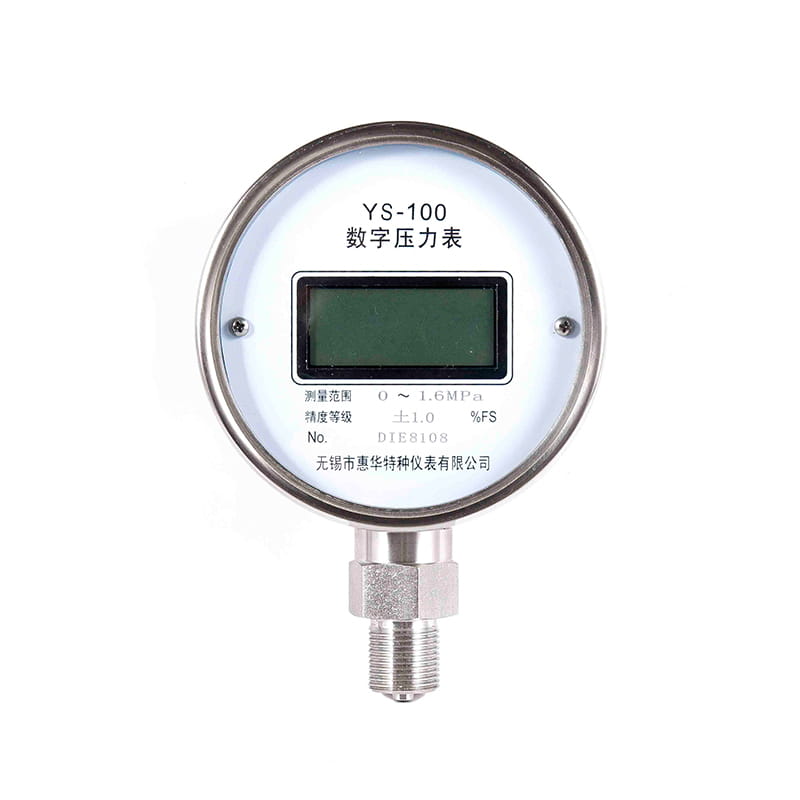

◆ Model: YS100 YS150
◆ Uvod: Ovaj digitalni tlak ima prekrasan oblik, stabilne performanse i točno mjerenje; Kombinira vodeću svjetsku tehnologiju mikroprocesora i napredni algoritam konverzije analognog do digitalnog kako bi se postigla visoka preciznost i mala potrošnja energije.
Usvajajući uvezeni čip, može zapamtiti i zadržati najveću vrijednost tlaka i najmanju vrijednost doline tlaka u procesu prikupljanja i mjerenja podataka. Usvajanje tehnologije za prikaz tekućeg kristala s velikim zaslonom kako bi se podaci učinili jasnim i jednostavnim za čitanje. Jedinstvena tehnologija pozadinskog osvjetljenja može se normalno koristiti noću.
Školjka izrađena od nehrđajućeg čelika, otpornosti na koroziju, otpornost na mehaničku vibraciju, tijelo u cjelini pomoću tehnologije brtvljenja, može se primijeniti u različitim složenim okruženjima.
Ovaj proizvod ima iste performanse kao i strane mjerače digitalnih tlaka, što je idealan izbor za zamjenu uvezenih instrumenata i tradicionalnih mehaničkih mjerača.
◆ Glavna upotreba:
1. Može se koristiti za kalibriranje općih mjerača tlaka, mjerača preciznog tlaka, monitora krvnog tlaka ili drugih pritisnih instrumenata. Također se može široko koristiti za precizno mjerenje tlaka; 2.
2. Ubrizgavanje vode nafte, mjerenje tlaka opreme za jažicu, ulaz pumpe za plinovod za napajanje i mjerenje izlaznog tlaka; 3.
3. Petrokemijska industrija: vakuum, mikro tlak i korozivni plin i tekući tlak u procesu proizvodnje
Petrokemijska industrija: vakuum, mikro tlak i korozivni plin i tekući tlak u mjerenju procesa proizvodnje; 4.
4. OEM Primjena hidrauličkog sustava, nadzor hlađenja i procesa.
5. Mjerenje visine visoke temperature, viskozni medij i tekućina; 6.
6. Klima, oprema za preradu plina, ventilatori, medicinska oprema, radnici, kompresori i mjerenje sile izobaričnog tlaka.
Mjerenje sile.
◆ Tehnički parametri:
| Model | YS-100 | YS-150 | ||||
| Nominalni promjer | Φ 100 | Φ 150 | ||||
| Montažni tip | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Postavljane niti | M20 × 1.5 | |||||
| Mjerni raspon | Metoda mjerenja | Klasa točnosti ( %Fs) | Zajamčena temperaturna točnost raspon | |||
| (0 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 60) PA | Diferencijalni pritisak | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | Diferencijalni pritisak | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Diferencijalni pritisak | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Diferencijalni pritisak | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Mjerač tlaka,,, diferencijalni tlak | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Mjerač tlaka, apsolutni tlak | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Tlak mjerenja | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Tlak mjerenja | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Tlak mjerenja | 0 ℃ ~ 50 ℃ | ||||
| Uvedena tlačna jedinica gore koristi Godišnje , a i druge tlačne jedinice mogu se koristiti i u praktičnoj primjeni, poput: Kgf/cm2 、 bar 、 mbar 、 psi 、 mmh2o 、 mmhg 、 bankomat | ||||||
| Okolišni uvjeti korištenja | Temperatura: -10 ° C ~ 50 ° C; Relative humidity: < Atmosferski pritisak: 86 ~ 106kpa | |||||
| Komunikacijsko sučelje | ★ Komunikacijski serijski port: RS232 ★ BAUD stopa: 2400 , 4800 , 9600 neobavezno (tvornički zadani 9600 ) ★ Duljina podataka: 8 komadići; Zaustavite bitove: 2 bitovi ★ Adresa metra: 1 ~ 112 | |||||
| Dodatne značajke | ★ Mjerenje temperature: - 30 ° C ~ 90 ° C; Rezolucija: ± 0.1 °C ★ Snimanje vrha: bilježi maksimalne i minimalne vrijednosti tlaka koje se javljaju tijekom mjerenja ★ Alarm o prenaporu: Prag alarma može se proizvoljno postaviti unutar raspona mjerenja ★ isključivanje vremena: možete postaviti tajmer za isključivanje | |||||
| Analogno biranje | ★ Iznaka postotka tlaka: pokazivač prikazuje postotak raspona mjerenja tlaka u obliku ventilatora ★ Naznaka fluktuacije tlaka: zamah pokazivača pokazuje koliko susjedno mjerenje sekundarnog tlaka fluktuira ★ Naznaka praga tlaka tlaka: Raspored triju pokazivača koristi se za pokazivanje da li trenutna vrijednost tlaka prelazi prag alarma | |||||
| Zaslon na ekranu | Fstn LCD zaslon; Petoznamenkasti prikaz; Plavo pozadinsko osvjetljenje | |||||
| Način napajanja | Ugrađena baterija (molimo pogledajte priručnik za upute za model baterije) | |||||
| Seizmička ocjena | V · H · 3 | |||||
| Zaštita ulaska | IP63 | |||||
| Provedite standard | JB/T 7392 | |||||
| NAPOMENA: Može se napraviti i u navoje cijevi ili konusne niti u skladu s korisničkim zahtjevima (vidi Vodič za odabir). | ||||||
◆ Dimenzije:
| Radial Direct (I.) | Aksijalni Ekscentrični izravni (ii.) |
| Aksijalni ekscentrični nosač za ispiranje (iv.) | Radijalni konveksni monting (vi.) |
| Model | Dimenzije ( mm ) | |||||||
| A | B | C | D | d0 | D1 | d2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
