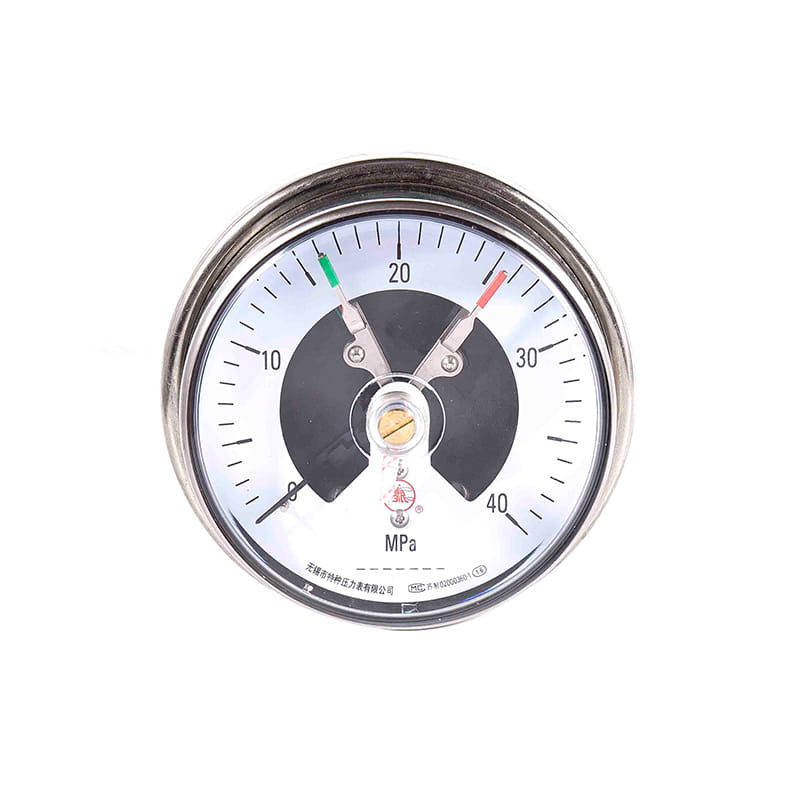

YXD serija fotoelektrični električni kontaktni tlak

◆ Model: YXD100 YXD150

Upotreba: Ova vrsta instrumenta zamjena je za mjerač električnog kontaktnog tlaka, zadržava prednosti naznaka mjerača električnog kontaktnog tlaka intuitivna je, jednostavna za podešavanje, a instrument je napravio temeljno poboljšanje, uporabu fotoelektričnog senzora da bi se postavio beskontaktni signalni uređaj, tako da je high-sens Rel, High-Inplificay, Amplifikacija, pojačala na integriranom krugu, high-senzacije, visokog cirputa, visokog cirputa, visokog kruga, visokih kontrola, visokog kruga, visokog kruga, visokog kruga, visokog kruga, visokog kruga, visokog kruga, visokog kruga, visokog kruga, visokog kruga, visokog kruga, visoko Točnost, izvrsne karakteristike prebacivanja. Naširoko se koristi u nafti, kemijskoj industriji, metalurgiji, tehnologiji nuklearne energije i učestalom procesu prebacivanja.

Instrument je pogodan za stabilno i pouzdano mjerenje i kontrolu tlaka tekućine, plinova ili pare bez opasnosti od eksplozije, ne-kristalizacije, ne-solidifikacije i ne-korozivnog učinka na bakrene i bakrene legure.

Ova vrsta instrumenta dobila je novi komunalni patent, patentni broj: 99229277.8 .

◆ Ako je potrebno napraviti mjerač tlaka otpornog na udarce, može se napuniti glicerinom ili silikonskim uljem.

Nabavite citat

◆ Tehnički parametri:

Model

YXD100

YXD150

Nominalni promjer

Φ 100

Φ 150

Montažni tip

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Postavljane niti

M20 × 1.5

Klasa točnosti

1.6

Mjerni raspon

（ MPA ）

Pravi prostor: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 0

Vlasni vakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4

Pritisak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Okolišni uvjeti od koristiti

Temperatura: -10 ° C ~ 55 ° C; Relativna vlaga: ≤ 75 %.

Električni parametri

★ Maksimalno opterećenje: 7A 250V AC; 7A 30V DC

★ Napon napajanja: 220V AC

★ Potrošnja energije: ≤2.2va

★ Električni život: 105 vrijeme

★ Upravljački način: Ponavljajuće gornje i donje granice s potpunim razmjerom, gornje gornje granice (dvostruke gornje granice), donja donja granica (dvostruke donje granice) i ostali spori fotoelektrični prekidači

Ožičenje

Dodatak instrumenta

Kontroleri

Vanjsko ožičenje

Donja granica

Gornja granica

Obično otvoren

Srednji

Obično zatvoren

Obično otvoren

Srednji

Obično zatvoren

220V AC napajanje

Ocjena otpornosti na vibraciju

V · H · 3

Bourdon cijev materijal

QSN4-0.3

Zaštita ulaska

IP64

Provedite standard

NAPOMENA: Zajednička nit može se izraditi u nit cijevi ili konusnu nit cijevi prema zahtjevima korisnika (vidi Vodič za odabir).

◆ Tehnički parametri od Yxg-k kontrolor

raditi raditi članak komadići	Napajanje	AC 220V
	Potrošnja energije	1,2W
	Temperatura okoline	5 ℃ ~ 40 ℃
	Relativna vlaga	10% ~ 75%
Izgubiti van Dodir Točka	Ocijenjeno opterećenje (otporno).	AC 250V 8A ； DC 30V 8A
	Električni život	105 vrijeme
	Mehanički život	1.000.000 vrijeme
	Tip kontakta	Donja granica: obično zatvorena, obično otvorena Gornja granica: obično zatvorena, obično otvorena
P.S komadići	1,35x vodič 1 komad. 2 . 2 Komadi pričvršćivanja vodiča željezničkog terminala.

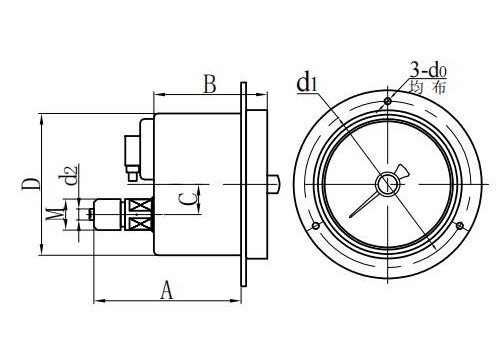

◆ Dimenzije instrumenata:

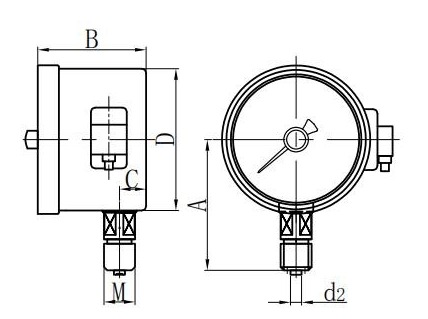

Radial Direct (I.)

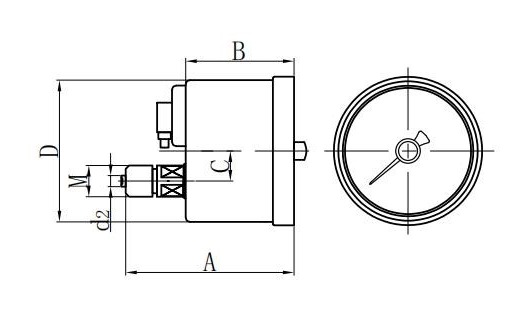

Aksijalni Ekscentrični izravni (ii.)

Radijalni konveksni monting (vi.)

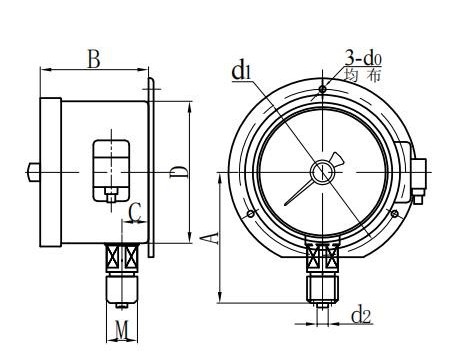

Aksijalni ekscentrični montirani za ispiranje (iv.)

Model	Dimenzije ( mm )
Model	A	B	C	D	d0	D1	d2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXD150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
