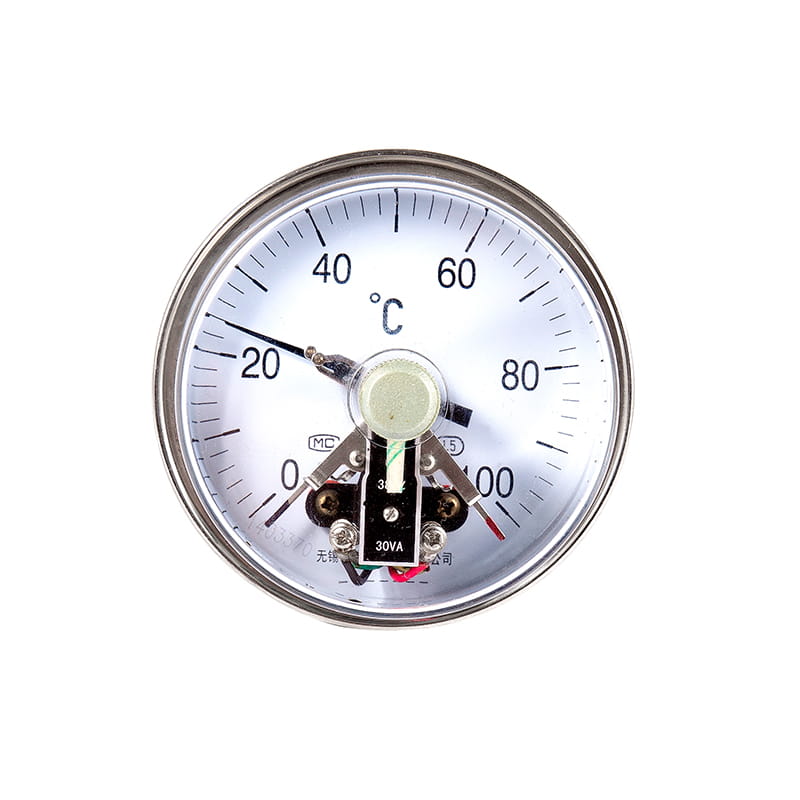

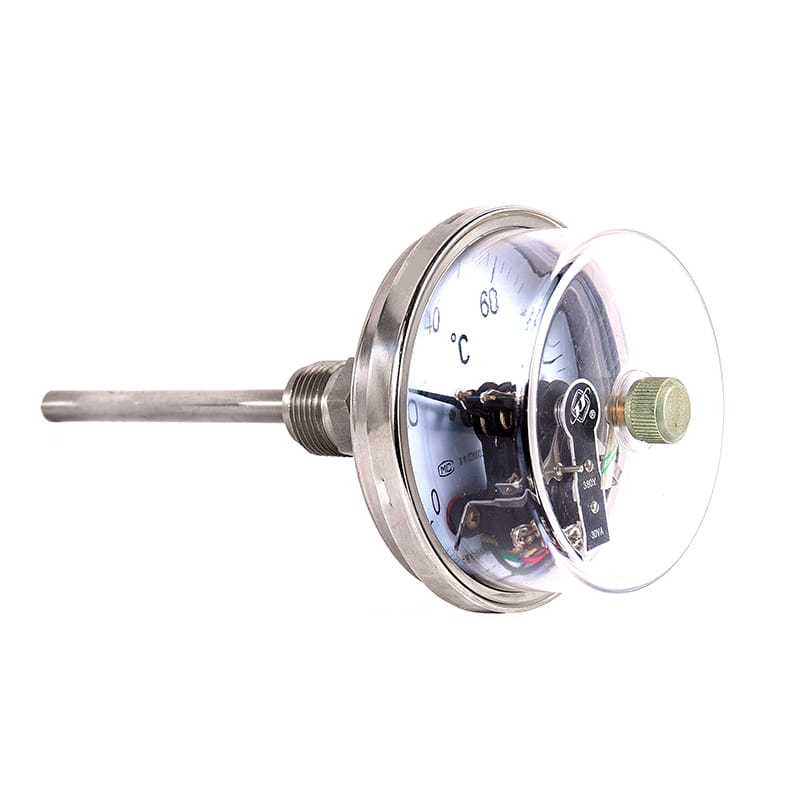

WSSXC serija Magnetsko potpomognuto električni kontaktni bimetalni termometar

Model

WSSXC-4

WSSXC-5

Nominalni promjer (mm).

Φ 100

Φ 150

Postavljane niti

M27 × 2

Promjer zaštitne cijevi ( mm )

10

Zaštitna cijev izdržava pritisak ( MPA )

6.3

Klasa točnosti

1.5

Mjerni raspon ( ° C.) )

-60 ～ 0

0 ～ 50

0 ～ 100

0 ～ 150

Stanična vrijednost ( ° C.) )

1

1

2

2

Mjerni raspon ( ° C.) )

0 ～ 200

0 ～ 300

0 ～ 400

0 ～ 500

Stanična vrijednost ( ° C.) )

5

5

10

10

Dužina umetanja (mm).

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

Vremenska konstanta

≤ 40 -te

Električni parametri

WSSXC-3

Kontaktni kapacitet: 30VA ; Maksimalni napon: 220V AC

WSSXC-4

WSSXC-5

Kontaktni kapacitet: 30VA ;

Maksimalni napon: 380V AC; 220V DC

Terminalni blokovi

Ožičenje

1

2

3

4

Izlaz gornje granice

Donji granični izlaz

Izlaz je uobičajen

uzemljenje

Zaštita ulaska

IP55

Provedite standard

JB/T 8803

NAPOMENA: Zajednička nit može se izraditi u navoje cijevi G1/2 ,, G3/4 i tako dalje prema zahtjevima korisnika.

Aksijalna montaža ( 01)

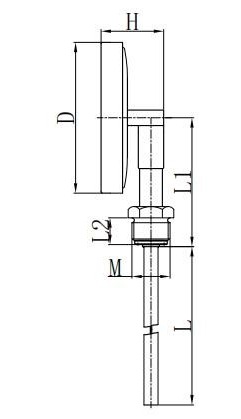

Radijalna montaža ( 11 )

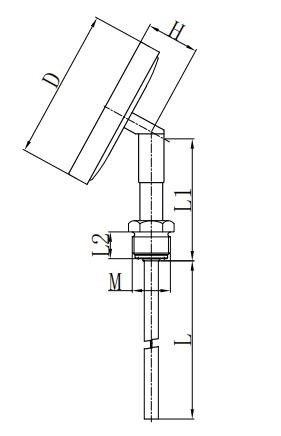

120 ⁰ Montaža ( 21 )

Gimbal montaža ( 81 )
