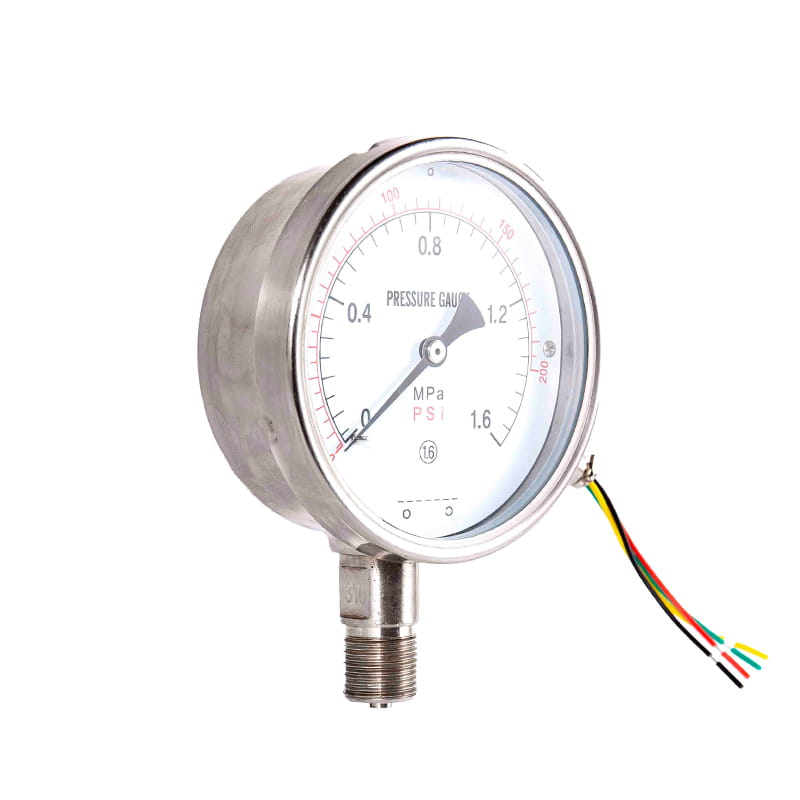

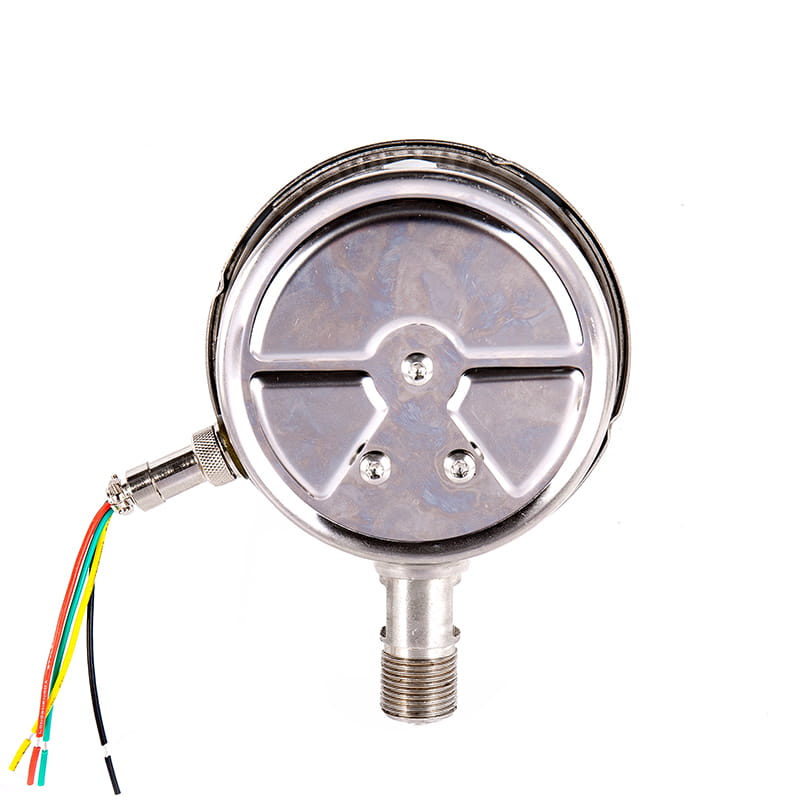

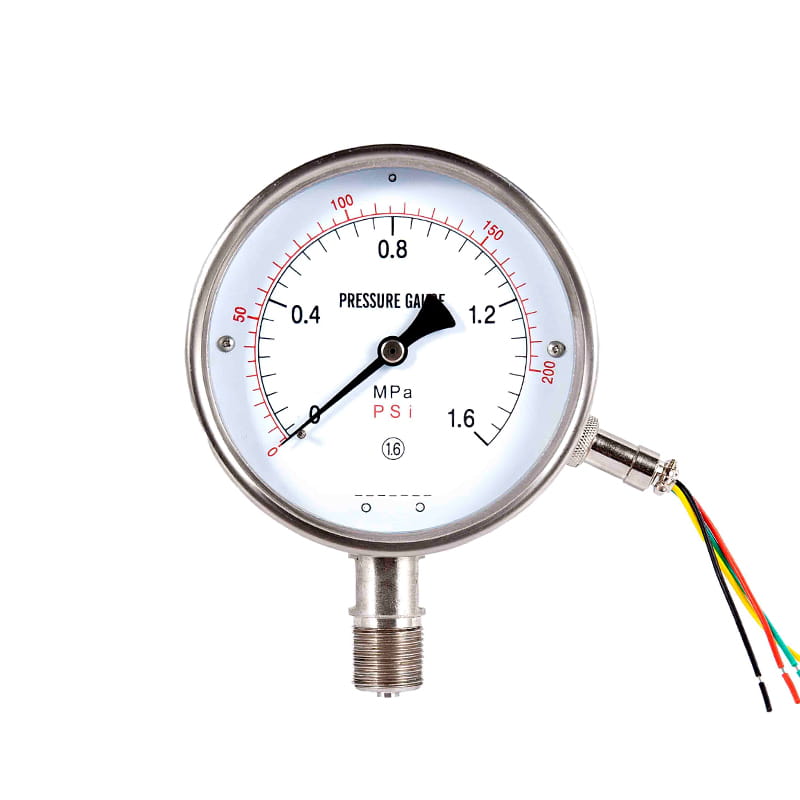

YTZ serije serije otpornik mjerača daljinskog tlaka

◆ Model: YTZ100, YTZ-150

◆ Primjena: Ova vrsta instrumenta prikladna je za mjerenje tlaka tekućine, plinova ili pare bez opasnosti od eksplozije, bez kristalizacije, bez otklanjanja i korozivnog učinka na bakrene i bakrene legure.

Napravljen od nehrđajućeg čelika, može se koristiti za mjerenje tlaka tekućine, plinova ili pare koji su slabo korozivni, ali ne eksplozivni, kristalizirani ili učvršćeni.

To ne samo da može ukazivati na vrijednost tlaka na mjestu, već i prenositi izmjerenu vrijednost tlaka na sekundarni instrument na daljinskoj mjernoj točki u obliku električne vrijednosti kroz sinkroni potenciometar postavljen unutar instrumenta, tako da ostvari centralizirano otkrivanje i upravljanje daljinskom upravljanjem.
◆ Ako je potrebno napraviti mjerač tlaka otpornog na udarce, može se napuniti glicerinom ili silikonskim uljem.

Nabavite citat

◆ Tehnički parametri:

Model		YTZ100		YTZ150
Nominalni promjer		F 100		F 150
miran zadirkivati tip stil	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Postavljane niti		M20 × 1.5
Klasa točnosti		1.6
Mjerni raspon （ MPA ）		Pravi prostor: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 Vlasni vakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pritisak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Okolišni uvjeti korištenja		Temperatura: -25 ° C ~ 55 ° C; Relativna vlaga: 5 %~ 85 %
Električni parametri		★ Radni napon: između terminala ① i ② ≤6V DC ★ Početna vrijednost otpora: 3 ～ 20Ω ★ Vrijednost otpora puneći: 310 ～ 370Ω ili 340 ～ 400Ω (Mjerenje početne vrijednosti otpora i puna vrijednost otpora je 1 i 2 terminali)
Ožičenje		1	2		3
		Otpor započinje	Otpor završava		Krajevi četkica
Ocjena otpornosti na vibraciju		V · H · 3
Zaštita ulaska		IP54
Provedite standard		JB/T 10203
NAPOMENA: Zajednička nit može se izraditi u nit cijevi ili konusnu nit cijevi prema korisničkim zahtjevima (vidi vodič za odabir).

Radial Direct (I.)

Aksijalni Ekscentrični izravni (ii.)

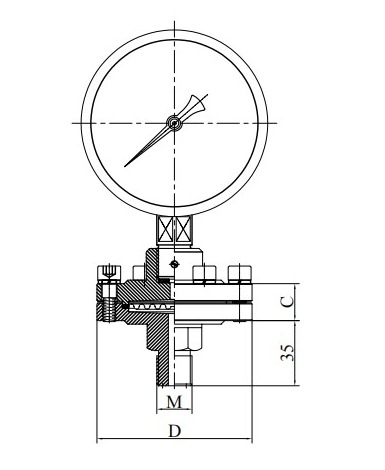

Aksijalni ekscentrični nosač za ispiranje (iv.)

Radijalni konveksni monting (vi.)

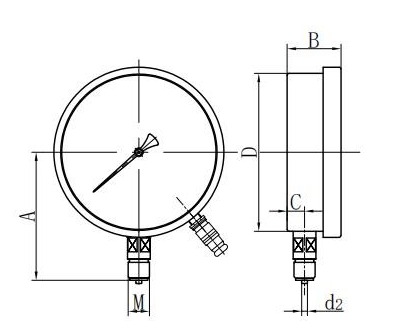

Model	Dimenzije ( mm )
Model	A	B	C	T	d0	D1	D2	M
YTZ100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
YTZ100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
YTZ100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
YTZ150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
