YXCH serija Reed Električni kontaktni tlak

◆ Model: YXCH100 YXCH150

◆ Primjena: Ova vrsta instrumenta prikladna je za mjerenje tlaka tekućine, plinova ili pare bez opasnosti od eksplozije, bez kristalizacije, bez otklanjanja i korozivnog učinka na bakrene i bakrene legure. Kad je opremljen odgovarajućim sustavom kruga, može poslati alarm ili automatsku kontrolu tlačnom sustavu koji se mjeri i kontrolira.

Ova vrsta instrumenta poboljšava kontakt u vakuum uređaj, koji izbjegava loš kontakt uzrokovan oksidacijom kontakta, tako da ima karakteristike brzog i osjetljivog odziva i pouzdanog kontaktnog kontakta, a rookie je koji može zamijeniti magnetsku mjerač kontaktnog tlaka u radnim uvjetima male snage i niskog napona.

◆ Ako je potrebno napraviti mjerač tlaka otpornog na udarce, može se napuniti glicerinom ili silikonskim uljem.

Nabavite citat

◆ Tehnički parametri:

Model		YXCH100			YXCH150
Nominalni promjer		Φ 100			Φ 150
Montažni tip	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Postavljane niti		M20 × 1.5
Klasa točnosti		1.6
Mjerni raspon （ MPA ）		Pravi prostor: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 Vlasni vakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pritisak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Okolišni uvjeti korištenja		Temperatura: -10 ° C ~ 55 ° C; Relativna vlaga: ≤ 75 %
Električni parametri		★ Nazivni napon: 24V DC ★ Ocijenjena struja: 0,25A ★ Električni život: 105 vrijeme ★ Način upravljanja: Potpuna skala može prilagoditi gornje i donje granice, gornje gornje granice (dvostruke gornje granice), donja donja granica (dvostruke donje granice) i ostale spore trske prekidača
Ožičenje		Zrakoplovne čepove	1	2		3	4
		Liniju boja	crveni	zelena		žuta boja	crni
		Izlazni terminali	gornja granica	donja granica		javnost	uzemljenje
Ocjena otpornosti na vibraciju		V · H · 3
Bourdon cijev materijal		QSN4-0.3
Zaštita ulaska		IP54
Provedite standard
NAPOMENA: Zajednička nit može se izraditi u nit cijevi ili konusnu nit cijevi prema korisničkim zahtjevima (vidi vodič za odabir).

◆ Dimenzije:

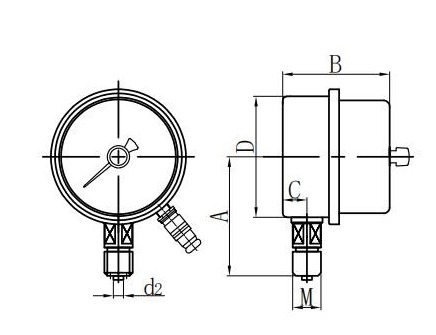

Radial Direct (I.)

Aksijalni Ekscentrični izravni (ii.)

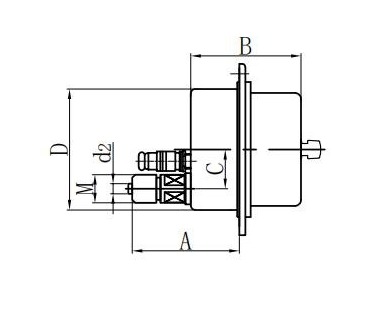

Aksijalni ekscentrični nosač za ispiranje (iv.)

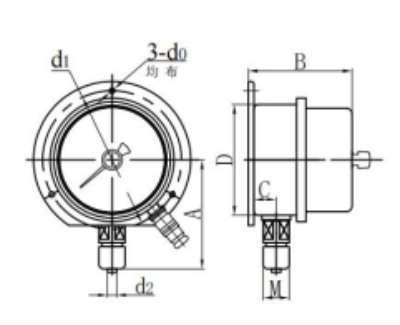

Radijalni konveksni monting (vi.)

Model	Dimenzije ( mm )
Model	A	B	C	D	d0	D1	d2	M
Yxch100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxch150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
