Što je mjerač udaljenog tlaka?

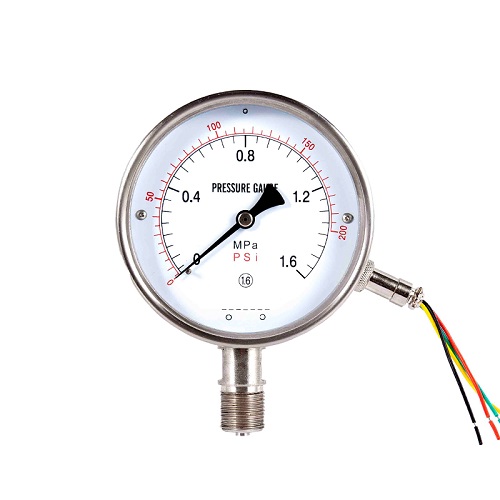

Daljinski mjerač tlaka
U industrijskoj proizvodnji i različitim inženjerskim područjima, mjerenje tlaka je presudan zadatak. Mjerači tlaka udaljenog prijenosa , kao što instrumenti koji mogu pretvoriti vrijednosti tlaka u električne signale i prenositi ih na daljinu, igraju nezamjenjivu ulogu. Oni ne samo da mogu prikazati vrijednosti tlaka u stvarnom vremenu, već također mogu prenijeti podatke u centar daljinskog upravljača, olakšavajući operatore da u bilo kojem trenutku nadgledaju i prilagođavaju.
Danas se uronimo u modele, strukture i materijale mjerača tlaka Fartray.

1. Otkrivanje značenja brojeva modela
Broj modela brojača udaljenog tlaka obično sadrži puno informacija. Pravila imenovanja za modele različitih proizvođača mogu se malo razlikovati, ali općenito slijede određene obrasce. Uzimanje uobičajenog YTZ-150 kao primjer:
"Y" predstavlja mjerač tlaka, što je univerzalni simbol za proizvode mjerača tlaka, što ukazuje na to da pripada kategoriji instrumenata za mjerenje tlaka.
"TZ" općenito označava metodu daljinskog prijenosa, poput daljinskog prijenosa otpora. Ovdje ukazuje na to da ovaj tlačni mjerač postiže daljinski prijenos signala tlaka kroz promjene otpora.
"150" označava da je nominalni promjer kotača mjerača tlaka 150 mm. Veći promjer biranja čini očitanja jasnijim i prikladan je za situacije u kojima se vrijednost tlaka mora primijetiti iz daljine.
Osim toga, neki će modeli pratiti i druga slova. Na primjer, "z" može ukazivati ​​na vrstu otpornosti na udarce, što ukazuje da ovaj daljinski mjerač tlaka ima određenu sposobnost otpora mehaničke vibracije i pogodan je za radno okruženje s vibracijama; "B" može predstavljati materijal od nehrđajućeg čelika, što znači da mjerač tlaka odabire nehrđajući čelik kao svoj materijal, povećavajući otpornost na koroziju i pogodan za mjerenje tlaka iz korozivnih medija.

2. Sveobuhvatna analiza unutarnje strukture
Mjerač udaljenog tlaka uglavnom se sastoji od mjernog dijela, elemenata otpora, mehanizma za prijenos, sučelja kućišta i povezivanja itd.
Odjeljak za mjerenje: Komponenta jezgre je burdonska cijev, koja je šuplja metalna cijev savijena u određeni oblik (obično u obliku C). Kad pritisak izmjerenog medija uđe u burdonsku cijev, završeci cijevi proći će elastičnu deformaciju zbog sile. Što je veći pritisak, to je očiglednija deformacija. Ova deformacija je osnova za mjerenje tlaka, a na to se temelji na naknadnoj pretvorbi i prikazu signala.
Element otpornika: Obično se koristi klizni potenciometar. Četkica je povezana s mehanizmom prijenosa opružne cijevi. Kad se opružna cijev deformira zbog promjene tlaka, potaknut će četkicu da klizne na potenciometru, mijenjajući tako vrijednost otpora potenciometra. Ova promjena vrijednosti otpora proporcionalna je izmjerenom tlaku, postižući pretvorbu iz tlačnog signala u signal otpora.
Mehanizam prijenosa: Sastoji se od spajanja šipki, zupčanika itd. Djeluje kao "most" i "pojačalo". S jedne strane, on prenosi laganu deformaciju opružne cijevi na četkicu, uzrokujući da klizi po potenciometru; S druge strane, pojačava lagani pomak opružne cijevi, pokrećući pokazivač da se okreće na kotaču kako bi se naznačio vrijednost tlaka lokalno.
Školjka: Njegova glavna funkcija je zaštita unutarnjih komponenti, sprječavanje prašine, vlage, mehaničkih sudara itd. Nanošenje oštećenja unutarnjih preciznih dijelova. Uobičajeni materijali školjke uključuju ugljični čelik i nehrđajući čelik. Školjke od ugljičnih čelika imaju niže troškove i pogodne su za opće radno okruženje; Školjke od nehrđajućeg čelika imaju bolja svojstva prevencije hrđe i otpornosti na koroziju i pogodne su za teška okruženja poput onih s vlažnim uvjetima ili korozivnim plinovima ili tekućinama.
Sučelje povezivanja: Ovo se koristi za povezivanje testirane opreme na cjevovod. Uobičajena metoda povezivanja je navojna veza. Na primjer, navojna specifikacija M20*1.5 se prilično često koristi. Ova metoda veze prikladna je za instalaciju i ima dobre performanse brtvljenja, osiguravajući da testirani medij neće procuriti.

3. Odabir materiala
Odabir materijala za svaku komponentu mjerača udaljenog tlaka izravno utječe na njegove performanse, primjenjivi raspon i radni vijek:
Materijal cijevi Borden:
Bakrena legura: poput fosforne bronce itd. Posjeduju dobru elastičnost i otpornost na koroziju i imaju relativno niske cijene. Prikladni su za mjerenje tlaka tekućine, plinova ili pare koje nemaju opasnost od eksplozije, ne kristaliziraju, ne učvršćuju i ne uzrokuju koroziju bakra i bakrenih legura. Na primjer, oni se koriste za mjerenje tlaka uobičajenih medija poput vode i zraka.
Nehrđajući čelik: Materijali poput nehrđajućeg čelika 304/316/316L imaju izuzetno jaku otpornost na koroziju. Prikladni su za mjerenje tlaka tekućine, plinova ili pare koje imaju slabu alkalnu prirodu, ali nema rizika od eksplozije, ne kristaliziraju se i ne učvršćuju. Naširoko se koriste u industrijama kao što su kemijski inženjering, nafta i lijekovi. Izmjereni mediji u tim industrijama često imaju određena korozivna svojstva.
Materijal školjke:

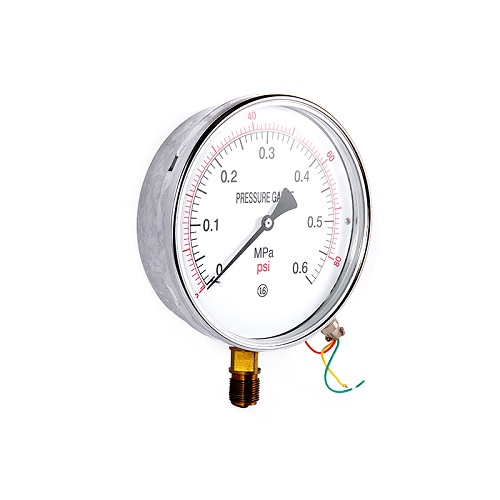

Ugljični čelik: To je isplativ, jednostavan za obradu i može udovoljiti zahtjevima zaštite za mjerače tlaka u općim okruženjima. U nekim slučajevima kada otpornost na koroziju nije visoko zatražena, a okoliš je relativno suh bez korozivnih tvari, poput uobičajenih radionica mehaničke prerade, može se odabrati mjerači daljinskog prijenosa ugljičnog čelika.
Nehrđajući čelik: Ima izvrsna svojstva otpornosti protiv korozije i korozije. Čak i u vlažnom ili okruženju s korozivnim plinovima ili tekućinama, može dugo raditi stabilno. U industrijama poput kemijskog inženjerstva, morskog inženjerstva i prerade hrane, gdje su radni uvjeti oštri, mjerači daljinskog prijenosnog tlaka od nehrđajućeg čelika su bolji izbor.
Materijal priključka:
Priključak bakra: Obično se koristi zajedno s opružnim cijevima bakrene legure, pogodan je za sustave mjerenja tlaka bez korozivnih medija. Ima dobru kompatibilnost s proljetnim cijevima od bakrenih legura i može osigurati izvrsnu performanse povezanosti i brtvljenja.
Spoj od nehrđajućeg čelika: U kombinaciji s oprugom od nehrđajućeg čelika, pogodan je za situacije koje uključuju korozivne medije. Njegova otpornost na koroziju kompatibilna je s opružnom cijevi od nehrđajućeg čelika, učinkovito sprječavajući curenje i druge probleme na spoju zbog korozije medija, povećavajući na taj način pouzdanost i radni vijek cijelog sustava.
Sažetak:
Model, struktura i materijal daljinskog tlaka su međusobno povezani i međusobno utjecajni. Kada odaberete mjerač udaljenog tlaka, potrebno je razmotriti ove čimbenike sveobuhvatno na temelju specifičnog scenarija primjene, karakteristika izmjerenog medija i zahtjeva za točnošću mjerenja. Samo na taj način daljinski mjerač tlaka može djelovati stabilno i pouzdano tijekom svog rada, pružajući točnu potporu podataka o tlaku za industrijsku proizvodnju i inženjersku konstrukciju. Nadamo se da će ovim uvodom svi imati dublje razumijevanje i znanje o mjeračima udaljenog pritiska.
