Kako se instrumenti tlaka uspoređuju sa senzorima tlaka i pretvaračima?

Tlačni instrumenti u odnosu na senzori tlaka u odnosu na pretvarači tlaka: Razumijevanje razlika

Uvod
Pritisak je temeljni fizički parametar koji igra ključnu ulogu u brojnim industrijama, uključujući automobilsku, zrakoplovnu, medicinsku i industrijsku automatizaciju. Točno mjerenje tlaka ključno je za održavanje performansi, sigurnosti i učinkovitosti sustava. Bez odgovarajućeg praćenja, sustavi se mogu suočiti s kvarovima, sigurnosnim rizicima ili smanjenom produktivnošću.

U svijetu mjerenja tlaka, izrazi poput pritiska, senzori tlaka i pretvarača tlaka često se koriste naizmjenično, što može stvoriti zbrku. Iako su ovi uređaji povezani, svaki služi različitu ulogu u otkrivanju, pretvaranju i prikazivanju podataka o tlaku. Razumijevanje razlika između njih ključno je za odabir pravog uređaja za vašu specifičnu aplikaciju.

Ovaj članak ima za cilj razjasniti ove koncepte, usporediti njihove funkcionalnosti i pružiti smjernice o tome kako odabrati najprikladniji uređaj za mjerenje tlaka.

Što su pritisni instrumenti?
Tlačni instrumenti su široka kategorija uređaja dizajniranih za mjerenje, nadzor i ponekad kontrolu tlaka u sustavu. Nisu ograničeni na jednu funkciju, ali obuhvaćaju različite alate i uređaje koji mogu otkriti, prikazati ili prenositi podatke o tlaku.

Primjeri instrumenata pritiska

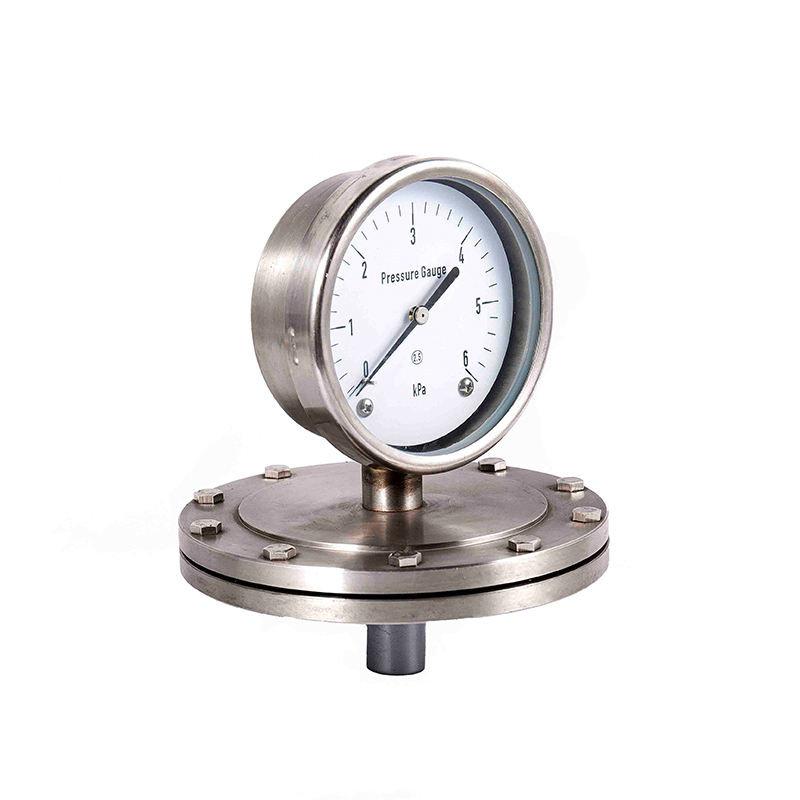

Mjerači tlaka: Mehanički instrumenti koji daju vizualni pokazatelj tlaka sustava. Uobičajene vrste uključuju analogne mjerače za biranje i digitalne mjerače.
Tlačni odašiljači: Uređaji koji pretvaraju tlak u električni signal za daljinsko nadgledanje i kontrolu.
Tlačni prekidači: instrumenti koji aktiviraju električni krug kada se postigne određeni prag tlaka, koji se često koristi za sigurnost ili automatizaciju.
Manometri: Uređaji koji mjere tlak pomoću stupca tekućine, obično se koristi u laboratorijskim ili niskim tlačnim aplikacijama.
Opće aplikacije i funkcije
Pritisni instrumenti široko se koriste u industrijama za zadatke kao što su:

Nadgledanje hidrauličkih i pneumatskih sustava
Osiguravanje sigurnosti u cjevovodima pod tlakom
Kontroliranje tlaka u HVAC sustavima
Mjerenje pritiska plina i tekućine u laboratorijskim eksperimentima

Što su senzori tlaka?

Senzori tlaka su specijalizirane komponente unutar šire kategorije instrumenata tlaka. Njihova primarna uloga je otkrivanje tlaka u sustavu i pretvoriti ga u mjerljivi signal, koji drugi uređaji mogu protumačiti ili prenijeti. Za razliku od mehaničkih mjerača koji izravno pokazuju tlak, senzori se fokusiraju na preciznost, pretvorbu signala i integraciju s elektroničkim sustavima.

Kako funkcioniraju senzori tlaka
Osnovni princip koji stoji iza osjetnika tlaka uključuje pretvorbu primijenjenog tlaka u čitljivi signal. Većina senzora koristi dijafragmu ili membranu koja se deformira pod pritiskom. Ova mehanička promjena zatim se pretvara u električni signal pomoću različitih senzornih tehnologija.

Vrste senzora tlaka
Senzori tlaka mjerača

Upotrijebite mjerače soja pričvršćene na dijafragmu.
Deformacija dijafragme mijenja električni otpor mjerača naprezanja, stvarajući mjerljivi signal.
Obično se koristi u industrijskim i hidrauličkim sustavima zbog točnosti i pouzdanosti.
Senzori kapacitivnog tlaka

Izmjerite promjene u kapacitetu uzrokovane kretanjem dijafragme.
Omogućite visoku osjetljivost i često se koriste u aplikacijama niskog tlaka ili preciznim instrumentima.
Senzori piezoelektričnih tlaka

Koristite piezoelektrične materijale za proizvodnju električnog naboja kada se primijeni mehanički napon.
Idealno za dinamičko mjerenje tlaka, poput praćenja vibracija ili industrijskih procesa velike brzine.
Senzori piezorezističnih tlaka

Oslanjajte se na poluvodičke materijale čiji se električni otpor mijenja pod pritiskom.
Visoko osjetljiva i uobičajeno se koristi u automobilskoj i medicinskoj primjeni.
Primjene senzora tlaka
Senzori tlaka široko se koriste u više industrija:

Industrijska automatizacija: Nadgledanje hidrauličkih i pneumatskih pritisaka u strojevima.
Automobil: Mjerenje tlaka u gumama, ubrizgavanje goriva i tlak razvodnika motora.
Medicinski uređaji: Nadgledanje krvnog tlaka i respiratornih sustava.
Aerospace: Mjerenje tlaka u kabini, sustavi za gorivo i hidrauličke kontrole.
Ključni korak: Senzori tlaka kritični su za precizno otkrivanje tlaka i pretvaranje u signal koji elektronički sustavi mogu nadzirati ili obraditi. Oni tvore okosnicu modernih automatiziranih sustava mjerenja tlaka.

Što su pretvarači tlaka?

Pretvarači tlaka su specijalizirani uređaji dizajnirani za pretvaranje tlaka u standardizirani električni signal, koji se mogu protumačiti upravljačkim sustavima, uređajima za prikupljanje podataka ili digitalnim zaslonima. Dok senzori tlaka otkrivaju i proizvode sirovi signal iz tlaka, pretvarači često uključuju kondicioniranje signala, čineći ih spremni za integraciju u automatizirane ili elektroničke sustave.

Kako funkcioniraju pretvarači tlaka
Pretvarač tlaka obično se sastoji od:

Dijafragma tlaka: tanka membrana koja se deformira pod primijenjenim tlakom.
Osjetni element: Pretvara deformaciju dijafragme u električni signal, često koristeći mjerače za naprezanje, piezorezistivne elemente ili kapacitivne senzore.
Krug za kondicioniranje signala: pojačava, linearizira i pretvara sirovi signal u upotrebljivi izlaz kao što su 4–20mA, 0–10V ili protokoli za digitalnu komunikaciju.
Izvor pobude: osigurava potreban napon ili struju za napajanje osjetljivog elementa i elektronike.
Ključne značajke pretvarača tlaka
Izlazni signal: Uobičajeni signali uključuju petlje od 4–20mA, naponske signale 0–10V i digitalne izlaze kompatibilne s industrijskim kontrolerima.
Točnost i linearnost: Visoko precizni pretvarači mogu postići minimalnu pogrešku i izvrsnu linearnost u njihovom rasponu tlaka.
Raspon tlaka: dostupan u širokom rasponu ocjena tlaka, od vakuuma do nekoliko tisuća psi.
Radna temperatura: dizajnirana da izdrži okoliš u industrijskim, automobilskim ili zrakoplovnim aplikacijama.
Primjena pretvarača tlaka
Pretvarači tlaka široko se koriste tamo gdje se podaci o tlaku moraju digitalno nadzirati, zabilježiti ili kontrolirati:

Industrijska automatizacija: Nadgledanje i kontrola procesa hidrauličkog i pneumatskog sustava.
Znanstveno istraživanje: Precizno mjerenje plina ili tekućeg tlaka u laboratorijskim eksperimentima.
Automobil: Nadgledanje sustava motora i goriva radi kontrole performansi i emisija.
HVAC sustavi: Praćenje tlaka u sustavima hlađenja i grijanja radi učinkovitosti i sigurnosti.
Ključni korak: Pretvarači tlaka ne samo da otkrivaju tlak, već pružaju i standardizirani, pouzdani električni signal pogodan za integraciju u digitalne praćenje i upravljačke sustave. To ih čini idealnim za moderne automatizirane aplikacije.

Ključne razlike između tlačnih instrumenata, senzora i pretvarača

Iako se izrazi tlačni instrumenti, senzori tlaka i pretvarači tlaka često koriste naizmjenično, razumijevanje njihovih razlika bitno je za odabir pravog uređaja za specifične primjene.

1. funkcionalnost
Plasni instrumenti: predstavljaju široku kategoriju uređaja koji mjere, nadziru ili reagiraju na pritisak. Oni mogu biti mehanički, električni ili digitalni, a uključuju mjerače, prekidače, senzore i pretvarače.
Senzori tlaka: Otkrijte tlak i pretvorite ga u mjerljivi električni ili mehanički signal. Oni su komponente unutar instrumenata, usredotočujući se prvenstveno na otkrivanje i stvaranje signala.
Pretvarači tlaka: Pretvorite otkriveni tlačni signal u standardizirani električni izlaz, često uključujući pojačavanje i kondicioniranje za upotrebu u automatiziranim ili digitalnim sustavima.
2. Izlazni signal
Tlačni instrumenti: mogu pružiti izravno vizualno očitanje (analogni mjerač), pokrenuti električni prekidač ili iznijeti signal putem senzora/pretvarača.
Senzori tlaka: proizvode sirovi signal koji odgovara primijenjenom tlaku, poput malog napona ili promjene otpora.
Pretvarači tlaka: osigurajte električni signal gotovog za upotrebu (npr. 4–20mA, 0–10V ili digitalna komunikacija), pogodan za integraciju s kontrolerima, PLC-ovima ili sustavima za nadzor.
3. Složenost
Tlačni instrumenti: kreću se od jednostavnih mehaničkih uređaja poput mjerača biranja do složenih digitalnih odašiljača.
Senzori tlaka: obično manji, jednostavniji uređaji dizajnirani prvenstveno za otkrivanje.
Pretvarači tlaka: sofisticiraniji, kombinirajući osjetljive elemente s elektronikom za kondicioniranje signala i pouzdanost u industrijskim ili znanstvenim sustavima.
4. Prijave
Tlačni instrumenti: služe kao opća kategorija i mogu se koristiti u sustavima za praćenje, upravljanje ili aktiviranje.
Senzori tlaka: obično se koriste u preciznim mjernim aplikacijama, poput automobilskih senzora, medicinskih uređaja i industrijskog praćenja.
Pretvarači tlaka: idealan za automatizaciju, prikupljanje podataka i kontrolu industrijskog procesa gdje su za daljnju obradu potrebni točni elektronički signali.
5. Hijerarhijski odnos
Korisno je razumjeti da instrumenti pritiska obuhvaćaju i senzore i pretvarače:

Svi senzori tlaka su pritisak, ali nisu svi pritisni instrumenti senzori.
Pretvarači tlaka su u osnovi poboljšani senzori, pružajući obrađeni signal pogodan za industrijske i digitalne sustave.

Čimbenici koje treba uzeti u obzir pri odabiru instrumenta za pritisak

Odabir instrumenta pravog tlaka presudno je za osiguranje točnog mjerenja, sigurnosti sustava i dugoročne pouzdanosti. Bilo da odabirete mjerač tlaka, senzor ili pretvarač, treba pažljivo procijeniti nekoliko čimbenika.

1. Zahtjevi za raspon tlaka
Odredite minimalne i maksimalne pritiske na koji će se sustav susresti.
Odaberite uređaj koji sigurno djeluje unutar ovog raspona, istovremeno pružajući točna očitanja.
Preopterećenje instrumentom za pod tlakom može dovesti do oštećenja, netočnih mjerenja ili kvara sustava.
2. Točnost i preciznost
Razmotrite razinu preciznosti potrebne za vašu prijavu.
Uređaji visoke preciznosti, poput preciznih pretvarača, ključni su u primjenama poput znanstvenih istraživanja, medicinske opreme i zrakoplovnih sustava.
Manje kritične primjene, poput praćenja HVAC -a, mogu tolerirati manju točnost.
3. Uvjeti za okoliš
Procijenite temperaturne krajnosti, vlažnost, vibracije i korozivno okruženje.
Senzori ili robusni pretvarači mogu biti potrebni za teške industrijske ili vanjske uvjete.
Osigurajte da instrument može izdržati stres okoliša bez degradacije.
4. Vrsta medija koji se mjeri
Utvrdite hoće li instrument mjeriti tekućine, plinove ili višefazne tekućine.
Određeni su materijali prikladniji za određene medije; Na primjer, neki senzori tlaka osjetljivi su na korozivne tekućine, dok druge mogu raditi samo s čistim plinovima.
Kompatibilnost sa medijem osigurava dug radni vijek i dosljedna čitanja.
5. Zahtjevi za izlazni signal
Razmislite trebate li mehaničko čitanje, analogni električni signal ili digitalni izlaz.
Pretvarači tlaka sa standardiziranim izlazima (4–20mA, 0–10V) idealni su za integraciju s PLC sustavima, prikupljanjem podataka ili industrijskom automatizacijom.
Odabir ispravne vrste izlaza osigurava bešavnu integraciju s upravljačkim i nadzornim sustavima.
6. Trošak i dostupnost
Procijenite svoj proračun u odnosu na kritičnost prijave.
Vrhunski pretvarači mogu biti skuplji, ali pružaju dugoročne prednosti pouzdanosti i integracije.
Za manje kritične primjene može biti dovoljan jednostavan mehanički mjerač ili osnovni senzor.

Uobičajene primjene

Instrumenti tlaka, senzori i pretvarači sastavni su dio širokog spektra industrija i primjena. Razumijevanje gdje se svaki uređaj izvrsno izvršava pomaže inženjerima i tehničarima da odaberu pravo rješenje za svoje potrebe.

1. Industrijska automatizacija
Koristi se za praćenje i kontrolu hidrauličkih i pneumatskih sustava.
Senzori tlaka i pretvarači unosi podatke u PLC sustave za praćenje i automatizaciju u stvarnom vremenu.
Bitno za održavanje učinkovitosti sustava, sprječavanje prekomjernog pritiska i smanjenje zastoja.
2. Automotiva
Senzori tlaka mjere tlak motora, ubrizgavanje goriva i tlak u gumama.
Pretvarači pretvaraju očitanja tlaka u električne signale za integraciju s upravljačkim sustavima vozila.
Pomaže u poboljšanju učinkovitosti goriva, kontrole emisija i sigurnosti vozila.
3. Aerospace
Pritisni instrumenti Pratite tlak u kabini, sustavi za gorivo i hidrauličke krugove.
Senzori i pretvarači pružaju precizna očitanja kritična za sigurnost i performanse.
Instrumenti visoke preciznosti osiguravaju pouzdanost u ekstremnim okruženjima.
4. Medicinski uređaji
Senzori tlaka koriste se u monitorima krvnog tlaka, ventilatorima i respiratornim sustavima.
Pretvarači pretvaraju očitanja u signale za digitalne prikaze i sustave za nadzor pacijenata.
Točnost i pouzdanost ključni su za sigurnost i dijagnostiku pacijenata.
5. HVAC sustavi
Tlačni instrumenti nadziru rashladno sredstvo, zrak i vode u sustavima grijanja, ventilacije i klima uređaja.
Senzori i pretvarači pomažu u optimiziranju energetske učinkovitosti i performansi sustava.
Spriječite situacije nad pritiskom i osigurajte siguran rad.

Zaključak

Razumijevanje razlika između pritisnih instrumenata, senzora tlaka i pretvarača tlaka neophodno je za odabir pravog uređaja za vašu specifičnu primjenu.

Tlačni instrumenti služe kao široka kategorija, obuhvaćajući sve uređaje koji mjere, nadziru ili reagiraju na tlak, uključujući mjerače, prekidače, senzore i pretvarače.
Senzori tlaka otkrivaju tlak i pretvaraju ga u mjerljivi signal, usredotočujući se na točnost i pouzdanost.
Pretvarači tlaka čine ovaj korak dalje pretvaranjem otkrivenog tlaka u standardizirani električni izlaz, spreman za integraciju u digitalne upravljačke sustave ili platforme za prikupljanje podataka.
Pri odabiru rješenja za mjerenje tlaka važno je razmotriti raspon tlaka, točnost, uvjete okoliša, kompatibilnost medija, izlazne potrebe i troškove. Odabir pravog instrumenta osigurava sigurnost, učinkovitost i dugoročnu pouzdanost u aplikacijama u rasponu od industrijske automatizacije i automobila do zrakoplovnih, medicinskih uređaja i HVAC sustava.

Razumijevanjem ovih ključnih razlika i zahtjeva za primjenu, inženjeri, tehničari i donositelji odluka mogu donositi informirani izbor, optimizirati performanse sustava i osigurati dugovječnost njihovih rješenja za nadzor tlaka.
