Što je mjerač električnog kontaktnog tlaka otpornog na eksploziju?

Eksplozija otporan na električni kontaktni tlak
In environments where there are explosive gases or dusts (such as in the petroleum, chemical, and coal mining industries), the explosion-proof performance of pressure monitoring equipment directly affects production safety.The explosion-proof electrical contact pressure gauge, as a key instrument with both pressure measurement and signal control functions, requires particularly careful selection of its model, structural design, and material selection.Today, we will introduce to you in detail the core information of this "Guardian otporan na eksploziju", pomažući vam da napravite precizne odabire za industrijske scenarije.

1, Tumačenje modela: Razumijevanje temeljnih parametara iz koda
· Model mjerača električnog kontaktnog tlaka od plamena obično uključuje ključne informacije kao što su ocjena otporne na eksploziju, strukturni oblik, stupanj točnosti i raspon mjerenja. Upoznajte najčešće korišteni "YXB-100" kao primjer:

Y: tlačni guage

X: Električni kontakt

B: tip otporan na eksploziju

100: Promjer biranja

· Ključni čimbenici u odabiru: Ocjena otporna na eksploziju mora odgovarati okruženju upotrebe (na primjer, klasa IIB prikladna je za propan, etilen itd., Dok je klasa IIC prikladna za opasnijih plinova kao što su vodik, acetilen itd.) I temperaturna skupina (T4 ukazuje da je maksimalna površinska temperatura instrumenta.

2, Strukturno rastavljanje: Tri temeljne komponente osiguravaju zaštitu i funkcionalnost eksplozije
Struktura mjerača električnog kontaktnog tlaka od plamena usredotočena je na dva dizajna jezgre: "Flameof eksplozija otporna na eksploziju" i "kontrola električnog signala". Uglavnom je podijeljen u tri dijela:

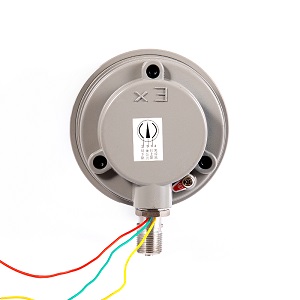

· Slučaj otporan na eksploziju: "Školjka sigurnosne zaštite" instrumenta prihvaća zapečaćeni dizajn. Čak i ako se iskre generiraju iznutra zbog greške, školjka ih može blokirati i neće zapaliti eksplozivnu smjesu vani. Istodobno, školjka je opremljena strukturom za ublažavanje tlaka kako bi se spriječilo pucanje uzrokovano prekomjernim unutarnjim tlakom.

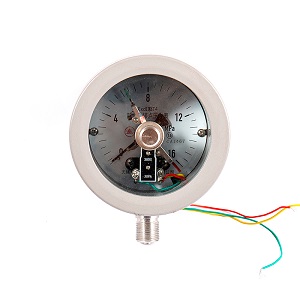

· Mehanizam mjerenja: Komponenta jezgre je opružna cijev (poput bakrene legure ili opružne cijevi od nehrđajućeg čelika). Kad izmjereni medij uđe u opružnu cijev, opružna cijev se deformira zbog tlaka i prolazi deformaciju. Ova se deformacija prenosi pomoću spojnih šipki i mehanizama prijenosa zupčanika za rotiranje pokazivača, postižući na taj način naznaku tlaka.

· Električni kontaktni uređaj: Sastoji se od tri električna kontakta (obično kontakti sa srebrnim legurama s dobrom vodljivošću i visokim otporom na habanje), a pokazivač je opremljen pomičnim kontaktom koji se može podesiti. Kad tlak dosegne postavljenu vrijednost, pokretni kontakt uspostavlja kontakt s odgovarajućim stacionarnim kontaktom, a signal izlaznog prekidača (poput alarmnog ventila) je generirani na automatsku kontrolu pumpe.

3, Odabir materijala: Različite komponente prikladne su za različite radne uvjete.
Materijal određuje otpornost na koroziju, otpornost na visoku temperaturu i radni vijek instrumenta. Potrebno je odabrati materijal na temelju izmjerenog medija (poput korozivnih tekućina, visokotemperaturnih plinova) i okolišnih uvjeta:

· Materijal školjke:
Lijevano željezo: niska cijena, pogodna za ne-korozivno i suho opće okruženje otporno na eksploziju;
Nehrđajući čelik (304/316): otporan na kiseline i alkalije, pogodno za okruženje s jakom korozivnošću poput kemijskog inženjerstva i morskih primjena.

· Materijal mjernog elementa (opružna cijev):
Bakrena legura (poput limene bronce): pogodna za mjerenje nekorozivnih plinova i tekućina (poput zraka i vode), s temperaturnom granicom od ≤ 100 ℃.

Nehrđajući čelik (304/316L): pokazuje vrhunsku otpornost na koroziju i otpornost na toplinu, što ga čini pogodnim za mjerenje korozivnih medija (poput klorovodične kiseline, sumporne kiseline) ili visokotemperaturnog medija (temperatura ≤ 200 ℃).

· Elektro-pneumatski kontaktni materijal:
Srebrne legure (poput legure srebra-cadmija, legura srebrne-nickel); Izvrsna vodljivost, malo kontaktno trošenje, dugi primjenjivi životni vijek i sposoban za česte operacije isključivanja signala.

· Materijal za brtvljenje:
Nitrilna guma: otporna na ulje i uobičajena otapala, pogodna za medije na bazi nafte.
Fluor guma: otporan na jaku koroziju i visoku temperaturu (≤ 200 ℃), pogodno za primjene koje uključuju jake korozivne tvari ili uvjeti visoke temperature.

Sažetak:
Odabir električnog kontakta otporan na eksploziju mjerači pritiska Zahtijeva "krojenje određenoj situaciji": prvo odredite razinu i temperaturnu skupinu otpornu na eksploziju na temelju okoliša. Zatim odaberite mjerni element i materijal kućišta prema izmjerenom mediju. Konačno, zaključajte mjerni element i materijal kućišta kroz parametre modela. Konačno, odredite precizne specifikacije kroz parametre modela. Savladavanje temeljne logike svog modela, strukture i materijala ključno je za postizanje sigurnog i stabilnog praćenja tlaka i kontrole u opasnim industrijskim okruženjima.
