Što je kapsulni mjerač tlaka? Struktura i parametri kapsulnog mjerača tlaka

U području mjerenja niskog tlaka, manometar s kapsulom zauzima značajno mjesto zbog svoje visoke točnosti i stabilnosti. Bilo da se radi o nadzoru niskog tlaka u plinovodima, ventilacijskim sustavima ili posudama za kemijske reakcije, njihova se prisutnost može vidjeti posvuda. Danas se detaljno pozabavimo značenjima modela, strukturnim sastavom i izborom materijala mjerača tlaka s kapsulom.

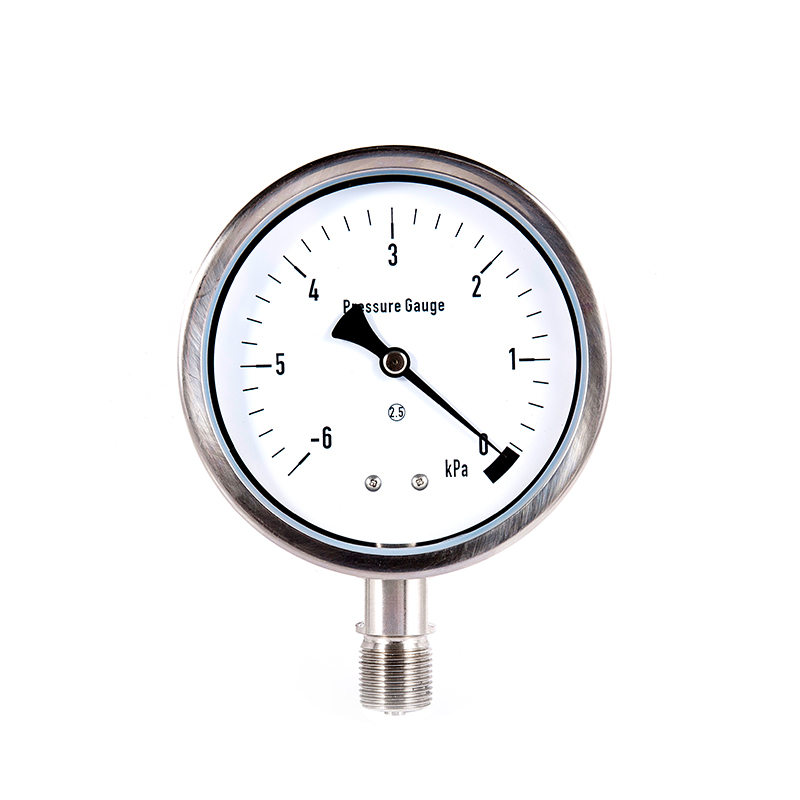

Mjerač tlaka kapsule: Model
Osnovni model: Počinje s "YE", gdje "Y" označava mjerač tlaka, a "E" se posebno odnosi na strukturu dijafragme (različito od "Y" u običnim mjeračima tlaka s opružnom cijevi).
Promjer brojčanika: Broj odmah iza osnovnog serijskog broja označava promjer brojčanika (jedinica: mm). Na primjer, YE-100 znači da je promjer brojčanika 100 mm, dok je YE-150 150 mm. Što je veći brojčanik, veća je točnost očitanja, što ga čini prikladnim za scenarije koji zahtijevaju promatranje s velike udaljenosti.
Identifikator posebne funkcije: Neki modeli će imati dodatna slova koja označavaju posebne funkcije. Na primjer, u "YE-100B", "B" može označavati materijal od nehrđajućeg čelika s rubovima; u "YE-100Z", "Z" označava aksijalnu ugradnju (zadana je radijalna ugradnja).
Na primjer: "YE-100BZ" označava "Materijal od nehrđajućeg čelika, brojčanik promjera 100 mm, manometar s kapsulom s aksijalnom montažom". Samo pogledom na broj modela možete brzo utvrditi zadovoljava li vaše zahtjeve korištenja.

Strukturna podjela mjerača tlaka s kapsulom
Iako je mjerač tlaka kapsule nije velik, njegova unutarnja struktura je genijalno dizajnirana, a sve komponente rade zajedno kako bi se postiglo precizno mjerenje niskog tlaka.
Glavni mjerni element: kapsula
Formira se zavarivanjem rubova dviju metalnih dijafragmi (obično izrađenih od legure bakra ili nehrđajućeg čelika), stvarajući zapečaćenu ravnu kružnu kutiju. Kada mjereni medij uđe u kutiju dijafragme, dijafragma će doživjeti elastičnu deformaciju (širenje ili skupljanje) zbog učinka pritiska. Ovo je "izvor energije" za mjerenje tlaka.
Prijenosni mehanizam: Pojačava male pomake
Deformacija dijafragme je izuzetno mala. Potrebno ga je pojačati kroz prijenosne mehanizme kao što su klipnjače i zupčanici prije nego što može pokrenuti kazaljku da se okreće. Ovaj proces je sličan "principu poluge", pretvarajući male promjene tlaka u vidljivi pomak pokazivača.
Indikacijski sustav: Vizualno prikazuje vrijednosti tlaka
Uključuje pokazivače i brojčanike. Jedinice ljestvice su uglavnom KPa (kilopaskali) ili MPa (megapaskali, obično se koriste za aplikacije niskog raspona). Neki posebni modeli također mogu označavati jedinice kao što je bar, olakšavajući čitanje u različitim scenarijima.
Školjka i veze
Vanjska školjka štiti unutarnje komponente i služi kao zaštita od prašine i vlage; konektori se koriste za spajanje mjerenog cjevovoda, uvodeći srednji tlak u kapsulu. Specifikacije sučelja kao što je (M20*1.5) trebaju odgovarati cjevovodu.

Izbor materijala i scenariji primjene
Materijal manometra dijafragme izravno utječe na njegovu korozivnost, radni vijek i primjenjivo okruženje. Pri odabiru treba voditi računa o karakteristikama mjerenog medija.

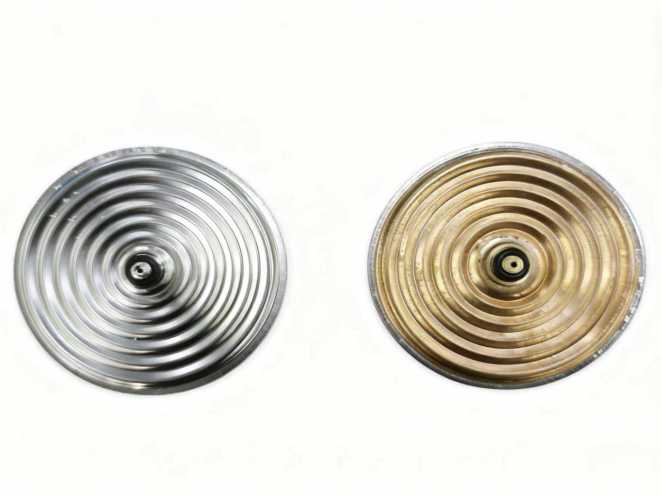

1. Materijal membranske kutije:
Legura bakra: Niska cijena i dobra elastičnost, pogodna za mjerenje nekorozivnih plinova (kao što su zrak, dušik) ili neutralnih tekućina.
Nehrđajući čelik: Pokazuje jaku otpornost na koroziju i može se koristiti za mjerenje medija s korozivnim tvarima u tragovima (kao što su blago kiseli plinovi, para u vlažnim okruženjima). Izdržljiviji je u kemijskoj industriji, obalnim područjima itd.
2. Materijal školjke:
Obični ugljični čelik: površina tretirana bojom, niska cijena, pogodna za suha i nekorozivna unutarnja okruženja.
Nehrđajući čelik: Viša razina zaštite, otporan na vlagu, prašinu i blage korozivne plinove, pogodan za vanjsku ili tešku okolinu.
3. Materijal za brtvljenje:
Brtvljenje spoja i kućišta obično se izvodi nitrilnom ili silikonskom gumom. Nitrilna guma ima dobru otpornost na ulje, dok je silikonska guma otpornija na visoke temperature. Izbor materijala može se napraviti na temelju temperature i karakteristika medija.

Iako se mjerači tlaka s kapsulom uglavnom koriste u "poljima niskog tlaka", oni su nezamjenjivi u industrijama kao što su sigurnost plina, nadzor okoliša i obrada hrane. Da biste maksimalno iskoristili njihovu vrijednost na pravom položaju, potrebno je razumjeti njihova značenja modela, shvatiti strukturne principe i odabrati odgovarajuće materijale. Sljedeći put kada kupujete, možete pogledati ovaj vodič kako biste lako pronašli odgovarajući model!
