Razlika između mjerača tlaka dijafragme i mjera dijafragme niskog tlaka

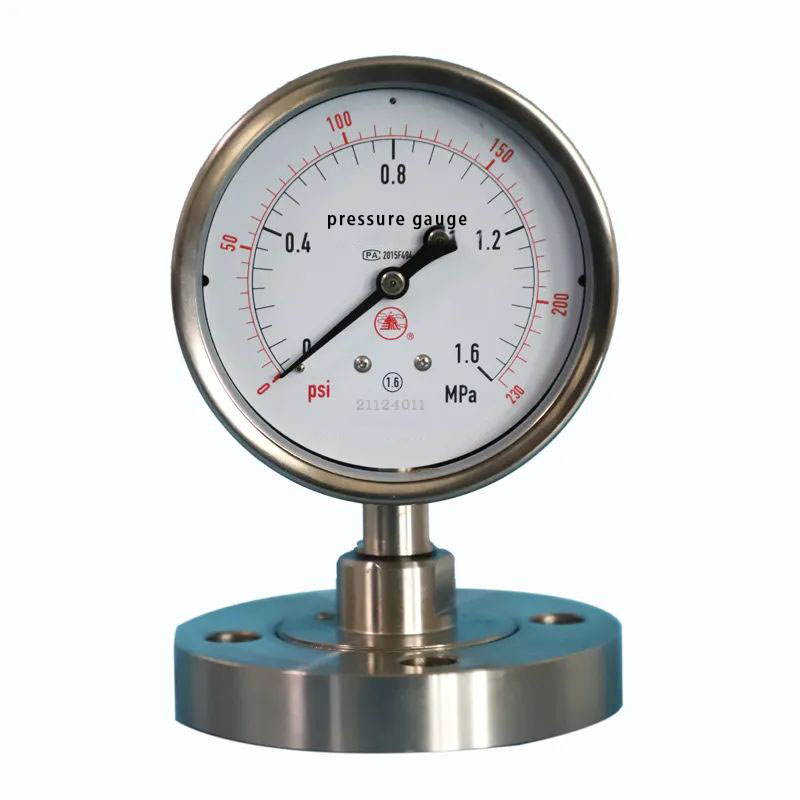

Mjerač tlaka dijafragme


U svakodnevnom radu, takve se situacije često javljaju tamo gdje korisnici zapravo trebaju mjerače tlaka u dijafragmi, ali u ugovorima ili tijekom telefonskih razgovora spominju membranski mjerači tlaka. Razlog za to je taj što ove dvije vrste mjerača tlaka imaju isti izgled. Sada, ukratko uvedemo glavne razlike između dvije vrste mjerača.

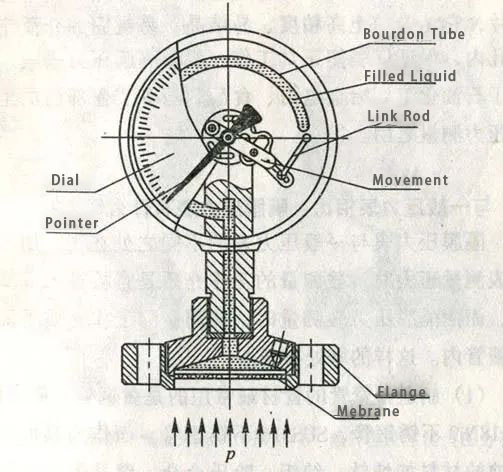

Princip rada u mjerač tlaka dijafragme

Kada mjerač tlaka dijafragme mjeri tlak, izmjereni rad rada izravno djeluje na izolacijsku dijafragmu. Dijafragma prolazi kroz deformaciju prema gore. Srednji tlak se prenosi na opružnu cijev kroz tekućinu za punjenje unutar opružne cijevi, uzrokujući da kraj opružne cijevi prođe elastičnu deformaciju. Uz pomoć mehanizma povezivanja, osovina zupčanika mehanizma tjera se da se okreće, što uzrokuje da pokazivač navede izmjerenu vrijednost tlaka na skali.

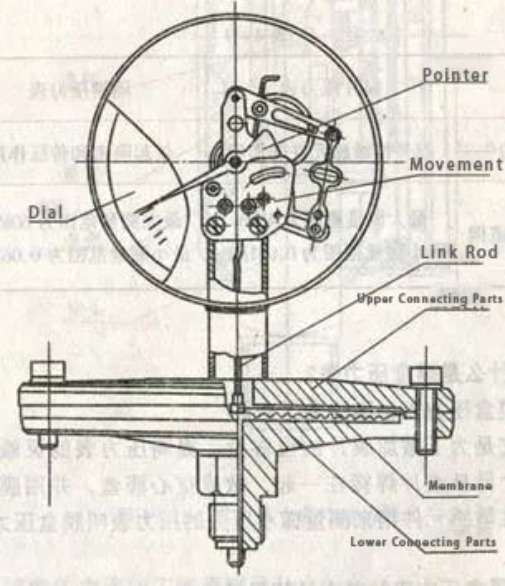

Princip rada mjerača dijafragme niskog tlaka

Pod utjecajem tlaka, izmjereni radni medij izravno djeluje na elastičnu dijafragmu. Dijafragma prolazi elastičnu deformaciju prema gore (za mjerenje pozitivnog tlaka) ili prema dolje (za mjerenje negativnog tlaka). Kroz mehanizam spojnih šipki fiksiran u sredini dijafragme, on pokreće osovinu zupčanika mehanizma za rotiranje, uzrokujući tako da pokazivač navede izmjerenu vrijednost tlaka na skali.

Glavne razlike između dvije vrste mjerača tlaka su:
(1) različiti elastični elementi:
Elastični element tlaka dijafragme je opružna cijev, dok dijafragma služi samo kao separator. Elastični element mjerača dijafragme niskog tlaka je valovita dijafragma. Izmjereni tlak djeluje na dijafragmu, uzrokujući da prođe elastičnu deformaciju prema gore (ili prema dolje). Vrijednost tlaka naznačena je mehanizmom povezivanja zavarenim s dijafragmom.

(2) Različite precizne ocjene:
Mjerač tlaka dijafragme obično ima klasu točnosti od 1,6; dok mjerač dijafragme niskog tlaka ima klasu točnosti 2,5.

(3) različiti rasponi mjerenja:
Raspon mjerenja mjerenja tlaka dijafragme:

Raspon mjerenja dijafragme niskog tlaka:

(4) različiti rasponi temperature za upotrebu:
Mjerači tlaka dijafragme Može se dizajnirati sa strukturama radijatora ili crijeva i koristi se za mjerenje okruženja s visokim temperaturama. Međutim, mjerači dijafragme s niskim tlakom, zbog mehanizma za prijenos povezivanja, ne mogu koristiti uređaje za hlađenje.

Zaključak:

Pri mjerenju tlaka općenito čistih plinova, vode ili tekućine ulja mogu se odabrati mjerači tlaka od nehrđajućeg čelika. Međutim, ako izmjereni medij ima jaku korozivnost (poput klorovodične kiseline, vlažnog klorskog plina, željeznog oksida), visoka viskoznost (poput lateksa), sklona je kristalizaciji (poput slane vode), sklona učvršćivanju (poput vrućeg asfalta), ili sadrži prikladnu suspendiranu materiju (kao što je tlak), a zatim i tlak), a zatim i tlak), a zatim i tlak), a zatim i tlak. Čak će i cijev od nehrđajućeg čelika od 316L biti korodirana klorovodičnom kiselinom. Suspendirana tvar ili nečistoće u asfaltu i kanalizaciji brzo će blokirati rupe za usmjeravanje tlaka, uzrokujući da instrument izgubi svoju funkcionalnost.
Stoga su u tim uvjetima ove dvije vrste nekontaktiranih tlačnih mjerača vrlo prikladne. Možete odabrati različite materijale za dijafragmu otporne na koroziju prema različitim jakim korozivnim medijima kako biste postigli svrhu prevencije korozije. Zbog prisutnosti dijafragmske membrane, ona može spriječiti jaku korozivnu, visoku viskoznost, lako kristalizaciju i lako učvršćivanje medija da se uvuče u rupu za usmjeravanje tlaka, osiguravajući da instrument može normalno funkcionirati. Stoga, na temelju stvarnog radnog tlaka, navike upotrebe poduzeća odaberite odgovarajuću vrstu mjerača tlaka dijafragme ili mjerač tlaka membrane. "
