Daljinski mjerač tlaka: Sveobuhvatna analiza scenarija primjene i vodiča

I. Opseg primjene mjerača udaljenog tlaka

Industrijska automatizacija: U procesima industrijske proizvodnje poput kemijskog inženjerstva, nafte i snage koristi se za praćenje i kontrolu tlaka unutar cjevovoda i spremnika u stvarnom vremenu, tako da se postigne automatizirana proizvodnja i optimiziraju operacije.
· Sustav za pročišćavanje vode: U sustavu za opskrbu vodom i odvodnjom i postrojenjima za pročišćavanje otpadnih voda može pratiti tlak na izlazu crpke, razinu vode u vodenom tornju itd. Kako bi se osigurao normalan rad sustava i postigao automatsko nadopunjavanje vode i kontrolu vodoopskrbe.
· HVAC (grijanje, ventilacija i klima uređaj): Koristi se za nadgledanje tlaka ohlađene vode i hladne vode u klimatizacijskom sustavu, kao i tlak pare kotla itd. Kako bi se osigurao siguran i stabilan rad sustava i postizanje kontrole uštede energije.
· Hidraulički i pneumatski sustavi: U različitim hidrauličkim stanicama i pneumatskoj opremi, precizno mjerenje i daljinski prijenos tlačnih signala olakšavaju podešavanje tlaka sustava i dijagnozu grešaka.


Ii. Odabir mjerača udaljenog tlaka
1, raspon i točnost
· Raspon: Odaberite 1,5 do 2 puta veću stvarnu maksimalnu tlak (na primjer, ako je maksimalni tlak 10 MPa, odaberite raspon od 15 do 20 MPa).
· Točnost: Za opće industrijske primjene koristi se 1,0 razreda. Za primjene s višim preciznim zahtjevima, potrebno je odabrati 0,5 stupnjeva (poput farmaceutske i precizne proizvodne industrije).
2, vrsta izlaza signala
· Analogni signal: 4-20mA (visoka sposobnost anti-interferencije, pogodna za prijenos na duge udaljenosti), 0-10V (za kratke udaljenosti).
· Digitalni signali: RS485 (Modbus Protocol), Hart protokol (kompatibilan s analognim signalima i digitalnom komunikacijom).
3, srednja kompatibilnost
· Uobičajeni medij: (voda, zrak) 304/316 dijafragme od nehrđajućeg čelika.
· Korozivni mediji (kiselina, alkali) - legura hastelloy, tantalum ili keramičke dijafragme.
· Debeli ili kristalizibilni mediji: Ravna membrana ili s instaliranom membranom za odvajanje.
4 ， prilagodljivost okoline
· Raspon temperature: normalno -20 ℃ do 80 ℃. Za okruženja visoke temperature odaberite tip visoke temperature (poput -40 do 150 ℃).
· Razina zaštite: IP65 (prašina i vodootporan), IP67 (kratkotrajno uranjanje).
· Zahtjevi otporne na eksploziju: Okoliš s zapaljivim i eksplozivnim tvarima moraju biti u skladu sa standardima kao što je Ex IIC T6.
5, metoda instalacije:
· Navojna veza: M20*1.5, G1/2 (Univerzalni tip).
· Ugradnja prirubnice: DN25/DN50 (za velike cijevi ili scenarije visokog pritiska).

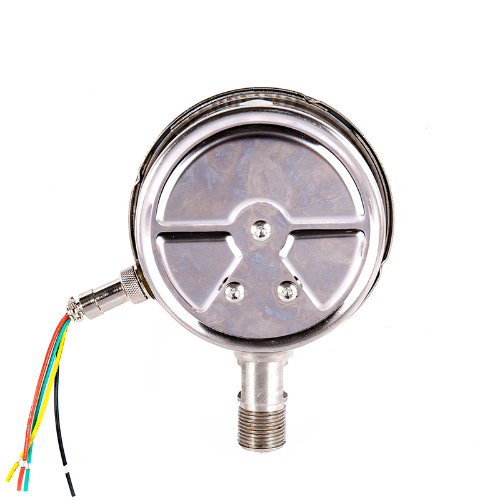

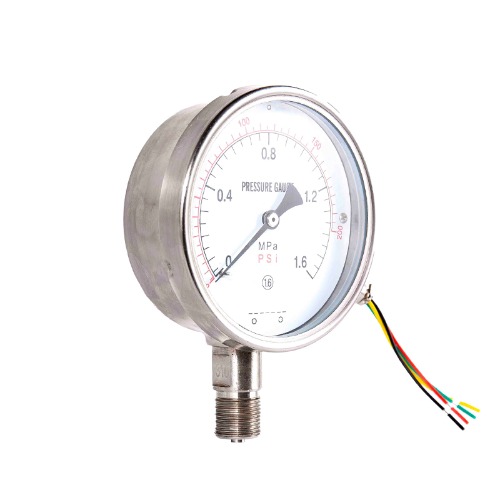

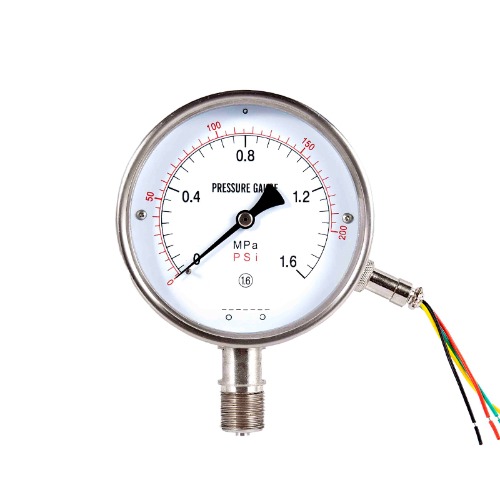

Mjerač tlaka daljinskog prijenosa (anti-vibracija)

Tehnička specifikacija

Ova vrsta instrumenta prikladna je za mjerenje tlaka tekućine, plinova ili pare koje nemaju opasnost od eksplozije, ne kristaliziraju se, ne učvršćuju i ne uzrokuju koroziju bakrenim i bakrenim legurama. Osim što na lokalnoj vrijednosti ukazuje na vrijednost tlaka, instrument pretvara izmjerenu vrijednost u signal otpora kroz unutarnji odašiljač kliznog otpora i prenosi je na sekundarni instrument smješten daleko od točke mjerenja, omogućujući centralizirano otkrivanje i daljinsko upravljanje. Unutarnja šupljina kućišta ispunjena je prigušnim uljem, posjedujući sposobnost otpora vibracijama u radnom okruženju i pulsacija medija.
