Od medija do radnih uvjeta: sveobuhvatni vodič za rastavljanje za odabir mjerača tlaka dijafragme kako bi se izbjegli uobičajene zamke

Izabrani postupak trebao bi se temeljiti na karakteristikama medija, uvjetima mjerenja, zahtjevima za instalaciju i zahtjevima točnosti. Trebao bi sveobuhvatno uskladiti parametre kao što su materijal dijafragme, strukturni oblik i raspon kako bi se osiguralo da je instrument prikladan za mjesto i može jamčiti točnost mjerenja.

I. Cloalno definirajte karakteristike izmjerenog medija
· Otpornost na koroziju: odaberite membranski materijal na temelju kiselosti i alkalnosti, kao i oksidiranja i smanjenja svojstava medija:
Obična slaba kiselina/alkalija: 304/316 dijafragma od nehrđajućeg čelika
Visoko korozivna (poput koncentrirane sumporne kiseline, aqua regia): hastelloy (c-276), legura monel ili politetrafluoroetilen (ptfe) dijafragma
Hrana/farmaceutska industrija: Mora se pridržavati FDA standarda sanitarnih dijafragmi od nehrđajućeg čelika od 316L (poput silikonske gume).
· Sadržaj viskoznosti/čestica: za medij visoke viskoznosti ili čestica (poput blata, boje) odaberite ravnu ili konveksnu membransku strukturu koja je otporna na začepljenje kako bi se spriječilo trošenje membrane.
· Opasnost od toksičnosti/požara: Za toksične ili zapaljive/eksplozivne medije potrebna je dijafragma za brtvljenje prirubnice s izvrsnim performansama brtvljenja kako bi se spriječilo curenje.

Ii. Odredite uvjete i parametre mjerenja
· Raspon tlaka:
Standardni raspon mjerenja postavljen je na 1,3 do 1,5 puta više od gornje granice (na primjer, ako je maksimalni tlak 1 MPa, odaberite raspon od 1,6 MPa).
Za scenarije pulsirajućih tlaka (kao što je na izlazu pumpe), treba odabrati raspon koji je najmanje dvostruko dvostruki najveći tlak kako bi se spriječilo oštećenje dijafragme zbog umora.
· Raspon temperature
Kad je srednja temperatura previsoka (npr.> 200 ℃), potrebno je odabrati dijafragmu rezistentni na visoku temperaturu (poput legure Hastelloy) ili instalirati kondenzatorsku cijev.
U izuzetno niskim temperaturama (kao što je ispod -40 ℃), potrebno je potvrditi otpornost na nisku temperaturu materijala dijafragme (poput gume fluora).
· Uvjeti za okoliš: Za scenarije s čestim vibracijama (poput kompresora) potrebno je odabrati mjerač dijafragme sa strukturom prigušivanja kako bi se spriječilo da se pokazivač trese i utječe na čitanje.

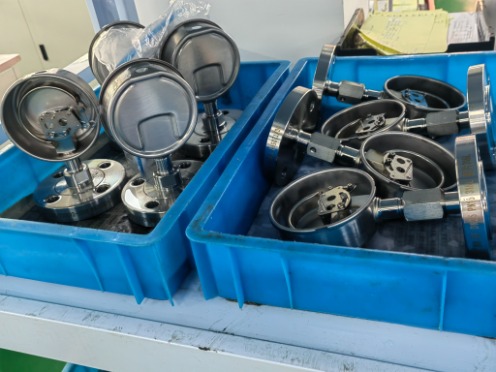

Iii. Kompatibilnost strukturnog oblika i instalacije

Iv. Odgovarajući zahtjevi za instalaciju i sučelje
· Specifikacije sučelja: Uobičajena sučelja uključuju M20*1.5, G1/2, NPT1/4, itd. Moraju biti u skladu s sučeljem cjevovoda ili opreme.
· Metoda instalacije: vertikalna instalacija (s kotačićem okrenutim prema gore) ili horizontalna instalacija. Za vrstu prirubnice potrebno je osigurati da se razmak rupa s navojnim vijcima u skladu sa standardima cjevovoda (poput DN50, PN16).

V. Točnost i razina zaštite
· Stupanj točnosti: Često korištene razine točnosti su 1,0 stupnja i 1,6 stupnjeva (pogreška ± 1% do ± 1,6%). Za precizna mjerenja (poput laboratorija) može se odabrati 0,5 stupnjeva.
· Razina zaštite: Za vanjsko ili vlažno okruženje odaberite razinu IP65 ili više kako biste spriječili da voda uđe i utječe na unutarnje komponente.

Razmatranja odabira
Kompatibilnost medija s materijalom dijafragme
· Na primjer, membrane politetrafluoroetilena (PTFE) otporne su na jake kiseline i jake baze, ali nisu prikladne za rastopljene metale visoke temperature; Hastelloy C-276 pogodan je za medije koji sadrže ione fluora, ali je relativno skup.

Zahtjev za nadoknadu temperature
· Kad se temperatura medija značajno razlikuje od temperature okoline (na primjer,> 50 ℃), treba uzeti u obzir utjecaj temperature na elastičnost dijafragme. U takvim slučajevima može se odabrati dijafragma mjera s kompenzacijom temperature.

Trošak i vrijednosni saldo za novac
· Posebni materijali (poput legure od titana) za brtve dijafragme imaju velike troškove. Potrebno ih je odabrati na temelju određenih radnih uvjeta i zahtjeva kako bi se izbjeglo prekomjerno veličine što može dovesti do otpada.


Referenca za slučajeve odabira
Scena
· Kemijsko poduzeće treba mjeriti tlak cjevovoda klorovodične kiseline od 30% (s temperaturom od 80 ℃ i tlaka u rasponu od 0 do 0,8 MPa).

Prijedlozi odabira
Materijal dijafragme: Hastelloy C-276 (otporan na koroziju klorovodične kiseline).
Strukturni oblik: tip prirubnice (DN25, PN10) - sprječava curenje.
Raspon: 1,0 MPa (0,8 MPa * 1,25 puta).
Točnost: 1,6 razreda, razina zaštite: IP65.

Sažetak:

Odabir dijafragme mjerači pritiska treba temeljiti na principu "srednje - radne uvjete - instalacije". Preciznim podudaranjem materijala, struktura i raspona mjerenja može se postići ravnoteža između pouzdanosti mjerenja i ekonomije. Pogotovo u industrijama kao što su kemijski inženjering, prerada hrane i nafta, ispravan odabir je presudan za osiguranje sigurnosti proizvodnje i točnosti podataka.
