Zašto se kazaljka mjerača tlaka u Bourdonovoj cijevi ne vraća na nulu? Vodič za rješavanje problema

Analiza uzroka: okolina, materijali, verifikacija/ljudska intervencija, pravilo verifikacije, institucija za testiranje treće strane, upotreba stroja
Okruženje:
·Razlika tlaka između unutarnje i vanjske strane spremnika.
· Proces transporta ili instalacije bio je podvrgnut značajnim vanjskim utjecajima sile.
·Začepljenje otvora prigušnice.

Materijali:
· Pucanje elastične komponente.
·Defekti u izgledu elastičnih komponenti.
·Sirovi materijali elastične komponente imaju lošu inherentnu izvedbu.

Provjera / ljudska intervencija:
·Pozicije zavarivanja tijekom curenja proizvodnog procesa.
· Vijak razvodnog mehanizma nije zategnut, a pokazivač nije čvrsto pritisnut.
·Nepravilan rad tijekom procesa instalacije na licu mjesta.

Pravilo provjere:
·U početnoj fazi proizvodnje, zavarivanje je održano pod pritiskom, ali nakon toga nije proveden tretman starenja.
·Prilikom kalibracije manometra nije izvršena potrebna kalibracija.

Ustanova za testiranje treće strane:
·Nije pažljivo rukovao prilikom podizanja ili spuštanja.
·Tlak opreme za otkrivanje premašuje raspon manometra za 15% do 20%.

stroj:
·Korištenje opreme uzrokuje značajna trenutna povećanja i smanjenja tlaka.
·Tlak opreme premašuje raspon manometra.

br .	Dio gdje nastaju problemi	fenomenološki opis	Bilješke
1	Nije proveden tretman starenjem nakon što je zavarivanje održano pod pritiskom	Nakon što se elastične komponente podvrgnu postupcima zavarivanja i zadržavanja tlaka, potrebno im je određeno vrijeme za starenje kako bi se uklonio unutarnji stres. Ako se starenje ne izvrši, nakon što je podešavanje točno, nakon postavljanja na određeno vrijeme, stres će se eliminirati i položaj pokazivača će se pomaknuti prema dolje. Kao rezultat toga, pokazivanje raspona će se smanjiti, a povrat negativne nule će se pojaviti u brojčaniku bez ograničenja	Na temelju toga jesu li nečije manifestacije stresa u skladu s ovim gledištem
2	Nije kalibriran kako je potrebno	Tijekom postupka podešavanja mogu se podešavati samo klipnjača i matica za podešavanje. Ako se opružna cijev pomakne, ona će se deformirati. Nakon deformacije, postojat će učinak elastičnog kašnjenja. Nakon što je postavljen neko vrijeme, položaj pokazivača će se promijeniti i više se neće vraćati na nulu	Jesu li vaši dobavljači proveli stroge mjere kontrole kvalitete tijekom procesa proizvodnje?
3	Razlika tlaka između unutarnje i vanjske strane spremnika	Kazaljka mjerača tlaka pokazuje abnormalni pomak, što rezultira netočnim prikazom. Ovaj problem postaje sve izraženiji kako se raspon manometra smanjuje. Zbog nerazumijevanja korisnika, ovaj problem ima veću vjerojatnost pojave. Nakon što je manometar dovršen i uljni čep postavljen, unutar manometra se formira zatvoreni prostor. U ovoj točki, atmosferski tlak unutar šupljine je u skladu s vanjskim atmosferskim tlakom. Pri promjeni vanjskog atmosferskog tlaka stvara se unutarnja razlika tlaka i tlak	Općenito, kada se pojavi ovaj problem, to znači da je pomak nulte kazaljke relativno mali.
4	prigušni otvor je blokiran	Kada mjereni medij sadrži nečistoće, one će se akumulirati na mjestu otvora za prigušivanje. Na kraju će se začepiti, što će rezultirati fenomenima kao što je manometar koji ne radi, ne vraća se na nulu i zaglavljuje se.	Može se provjeriti zbog curenja zraka
5	Procesi transporta i ugradnje podložni su značajnim utjecajima vanjskih sila	Zbog utjecaja vanjske sile, unutarnji prijenosni mehanizam uzrokovat će pomak, što će rezultirati neuspjehom vraćanja na nulu.	Ovaj se fenomen događa kada se manometar raspakira ili tijekom postupka instalacije i uklanjanja pogrešaka. Ne vraća se na nulu i neće se pojaviti tijekom faze korištenja.
6	Pri korištenju opreme postoji značajan trenutni porast i pad tlaka	Značajno trenutačno povećanje i smanjenje tlaka povećat će kumulativnu količinu preostale deformacije elastičnih komponenti, skratiti životni vijek elastičnih komponenti i uzrokovati da se fenomen različit od nule pojavi ranije; ova pojava će dovesti do povećanja vanjskog promjera opružne cijevi.	Pregledajte neispravne dijelove radi mjerenja i provjerite jesu li se promijenile dimenzije neiskorištenih dijelova i crteži. Može se odrediti na temelju stvarnog stanja vaših vlastitih proizvoda.
7	Korištenje manometra opreme izvan njegovog mjernog raspona	Ako je mjerač tlaka neispravno spojen, odabran je pogrešan tip ili je tlak opreme nestabilan, što rezultira prekomjernim tlakom, to će uzrokovati trajnu deformaciju opružne cijevi, što dovodi do očitanja različitog od nule, odvajanja zubaca sektora, itd. U takvim slučajevima, debljina opružne cijevi će se povećati zbog prekomjernog pritiska, bilo u veličini ili vanjskom promjeru.	Pregledajte neispravnu komponentu radi mjerenja, usporedite ih s onima neiskorištenih dijelova i dimenzijama prema crtežima te provjerite je li debljina stijenke opružne cijevi značajno povećana. Može se odrediti na temelju stvarnog stanja vaših vlastitih proizvoda.
8	Propuštanje mjesta zavarivanja	Defekti kao što su nepotpuno zavarivanje, pukotine zavarivanja, uključci zavarivanja, potkopavanje, loše spajanje i nedovoljno lemljenje mogu dovesti do curenja na mjestu zavarivanja. To može rezultirati netočnom indikacijom tlaka i nemogućnošću vraćanja na nulu.	Rastavite mjerač tlaka kako biste provjerili ima li mjesta curenja.
9	Nepravilan rad tijekom postupka instalacije	Prilikom postavljanja i zatezanja manometra, koristite ključ za okretanje položaja ručke manometra. Ne pomičite silom glavu mjerača. Ako je glava mjerača nagnuta, to će uzrokovati naginjanje brojčanika, što će rezultirati pojavama kao što je zapinjanje kazaljke ili nepovratak na nulu.	Manometar se može rastaviti radi pregleda kako bi se provjerilo je li izgled u dobrom stanju.
10	Pokazivač nije čvrsto pritisnut	Nakon što je podešavanje završeno, ako se anaerobno ljepilo ne nanese tijekom postavljanja pokazivača ili ako se pokazivač ne lupka lagano, tijekom upotrebe, posebno u okolini s vibracijama, pokazivač se može olabaviti, što će rezultirati netočnim prikazom. Ovaj problem često se javlja među novim zaposlenicima koji nisu upoznati s operativnim procedurama i vjerojatnost njegove pojave je općenito mala.	Rastavite manometar i provjerite je li pokazivač sigurno postavljen.
11	Vijci pokreta nisu zategnuti	Vijci nisu dobro zategnuti. Tijekom upotrebe, posebno u okruženjima s vibracijama, vijci bi se olabavili, uzrokujući promjenu početnog položaja cijelog prijenosnog mehanizma, što bi rezultiralo netočnim očitanjima ili nemogućnošću vraćanja na nulu. Ovaj se problem često javlja među novim zaposlenicima koji nisu upoznati s operativnim procedurama i ima relativno nisku stopu pojavljivanja.	Rastavite mjerač tlaka i provjerite jesu li vijci mehanizma čvrsto postavljeni.
12	Pucanje elastične komponente	Tijekom rada manometra došlo je do pucanja opružne cijevi manometra, zbog čega se opružna cijev deformirala. Kao rezultat toga, manometar je pokazivao fenomene poput nevraćanja kazaljke na nulu i neispravnog rada.	Rastavite manometar i provjerite ima li pukotina na neelastičnim komponentama.
13	Defekti u izgledu elastičnih komponenti	Tijekom procesa proizvodnje i transporta elastičnih komponenti, na njihovim površinama postoje značajne vanjske ogrebotine koje stvaraju točke koncentracije naprezanja. S vremenom te točke dovode do pukotina i konačnog pucanja komponenti.	Rastavite i pregledajte manometar. Provjerite je li izgled u dobrom stanju, potražite ogrebotine ili udubljenja i provjerite ima li pukotina na elastičnim komponentama.
14	Učinak elastične komponente je loš.	Same elastične komponente posjeduju karakteristike kao što su elastično naknadno djelovanje, elastično kašnjenje i kumulativna zaostala deformacija. Ove karakteristike određene su materijalom i postupkom toplinske obrade opružne cijevi. Kako se vrijeme korištenja povećava, elastičnost se postupno smanjuje, što rezultira pogreškama indikacije, povratkom na nulu koja nije nula, itd. To je određeno inherentnim karakteristikama elastičnih komponenti i neizbježno je. Vrijeme pojave ovog razloga ovisi o kvaliteti materijala. Ova pojava će uzrokovati postupno povećanje vanjskog promjera opružne cijevi.	Provjerite mjerenje pokvarenog dijela i usporedite ih s dimenzijama neiskorištenog dijela i crtežima kako biste vidjeli postoji li povećanje. Ovisi o vlastitoj stvarnoj situaciji.

Što se tiče toga postoje li promjene u stvarnim podacima mjerenja vanjskog promjera i debljine stijenke opružne cijevi, kako slijedi:

Uzmimo burdonovu cijev tipa Y60 kao primjer

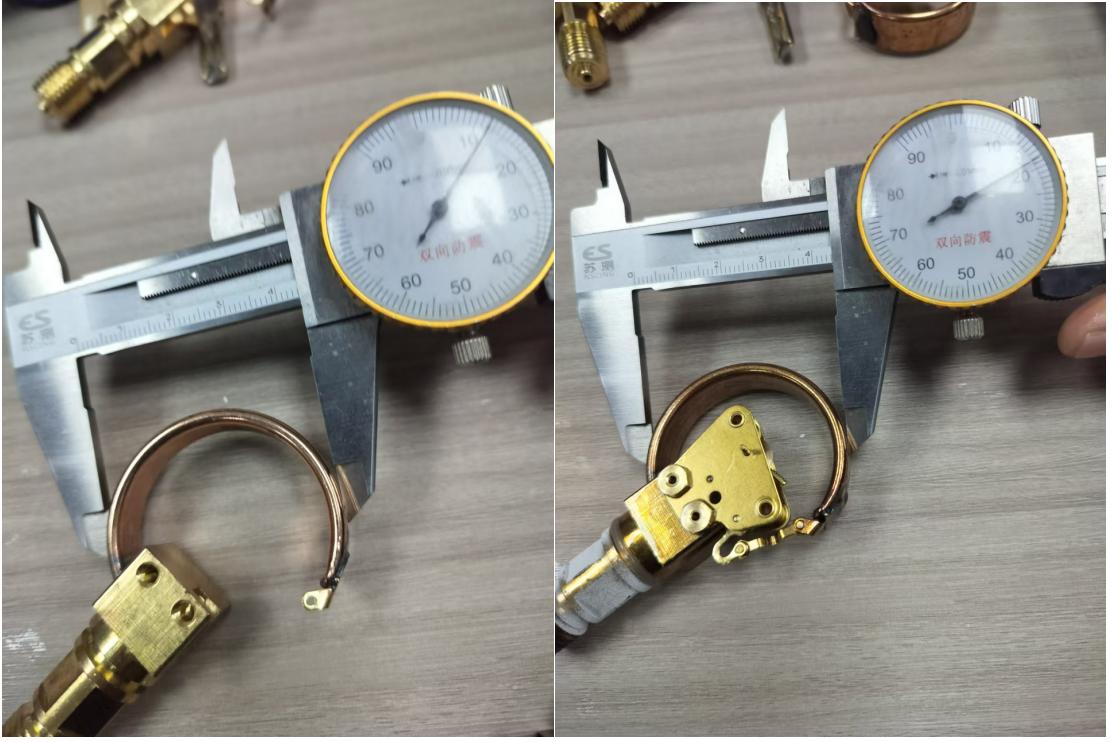

Vanjski promjer opružne cijevi mora biti 44 mm (0, 1) (kao što je prikazano na slici 1)
Izmjerena veličina neiskorištenog proizvoda je 44,12 mm (kao što je prikazano na slici 2),

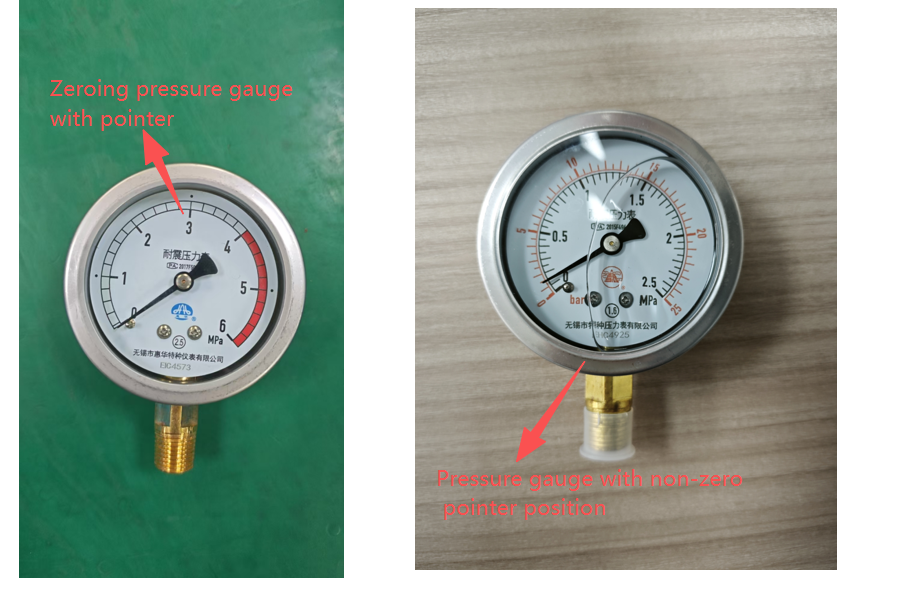

Uzmimo primjer manometra modela Y60 gdje se kazaljka ne vraća na nulu. Razumijete li sada zbog pojave nadpritiska i nestabilnog tlaka tijekom uporabe?

Korektivne i preventivne mjere koje pruža naša tvrtka su sljedeće:
Ispravak:
Vratite rashodovane zavarene komponente proizvoda, zamijenite zavarene komponente, ponovno ih instalirajte i kalibrirajte te ih pošaljite dobavljaču na zamjenu.
Korektivne radnje:
1. Naša tvrtka će pregledati dolazne materijale za materijalnu izvedbu i povećati intenzitet testiranja kako bi se osigurala stabilnost dolaznih materijala za performanse i smanjila stopa grešaka;
2. Održavati dobru i blisku učinkovitu komunikaciju s odgovornim osobama suradnih jedinica. Dobavljač i kupac trebaju zajedno provjeriti faktore koji nisu nulti i raditi zajedno na jačanju kontrole kako bi se smanjila pojava nedostataka.
