"Odnos koegzistencije" između protoka i tlaka Ključna kombinacija u industrijskom mjerenju

Mjerači protoka i manometri usko su povezani u industrijskim mjernim i kontrolnim sustavima, uglavnom kroz principe mehanike fluida i scenarije praktične primjene. Slijede glavne veze i učinci suradnje između njih.

Korelacija mjernih principa
·Bernoullijeva jednadžba: Mnogi mjerači protoka (kao što su ploče s otvorima, Venturijeve cijevi, mjerači protoka diferencijalnog tlaka) izračunavaju brzinu protoka neizravno mjerenjem razlike tlaka tekućine. Tlakomjeri pružiti ključnu razliku tlaka ili podatke o statičkom tlaku u takvim scenarijima.
·Ovisnost karakteristika fluida: Odnos između brzine protoka i tlaka pod utjecajem je čimbenika kao što su gustoća i viskoznost fluida. Potrebno je kombinirati podatke o tlaku kako bi se ispravilo mjerenje protoka (na primjer, na brzinu protoka plina značajno utječu promjene tlaka).

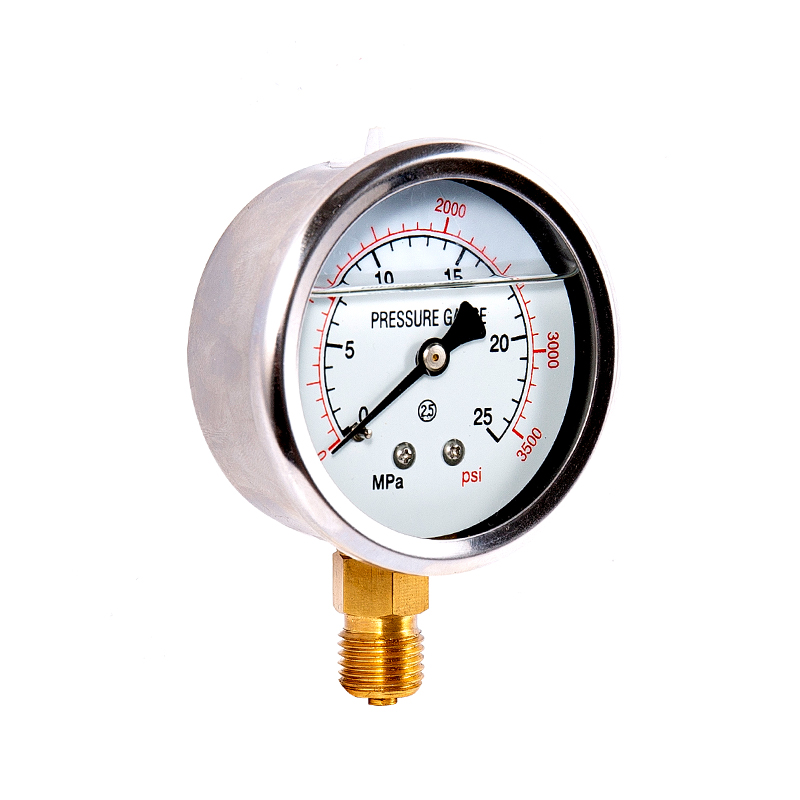

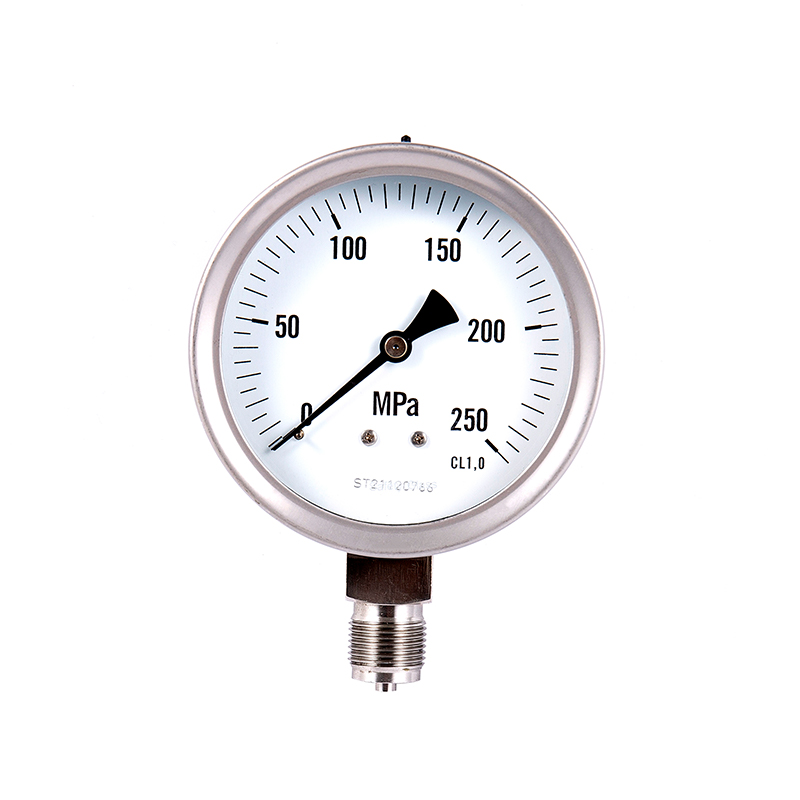

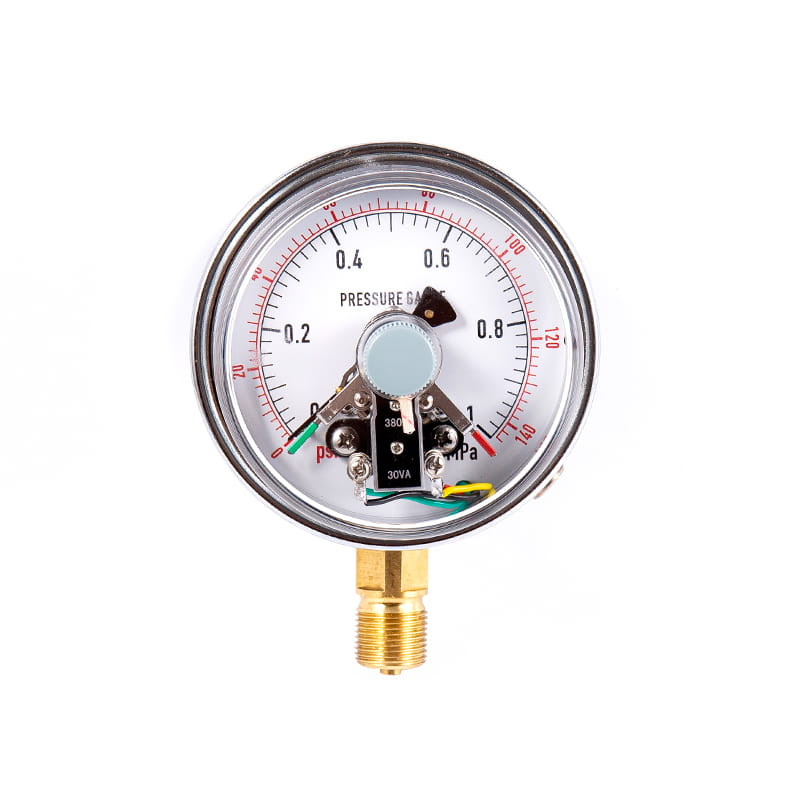

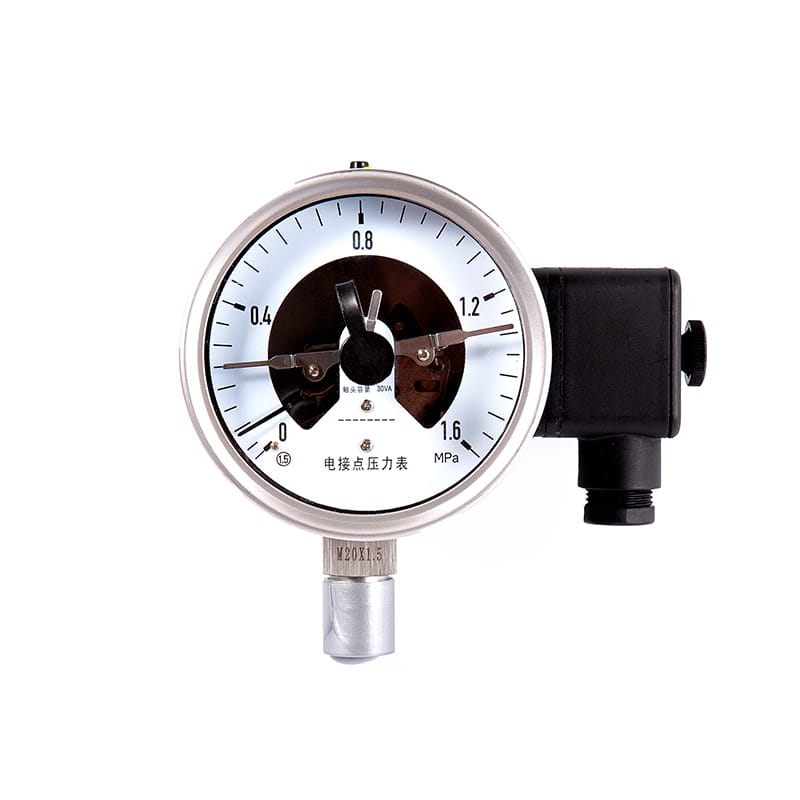

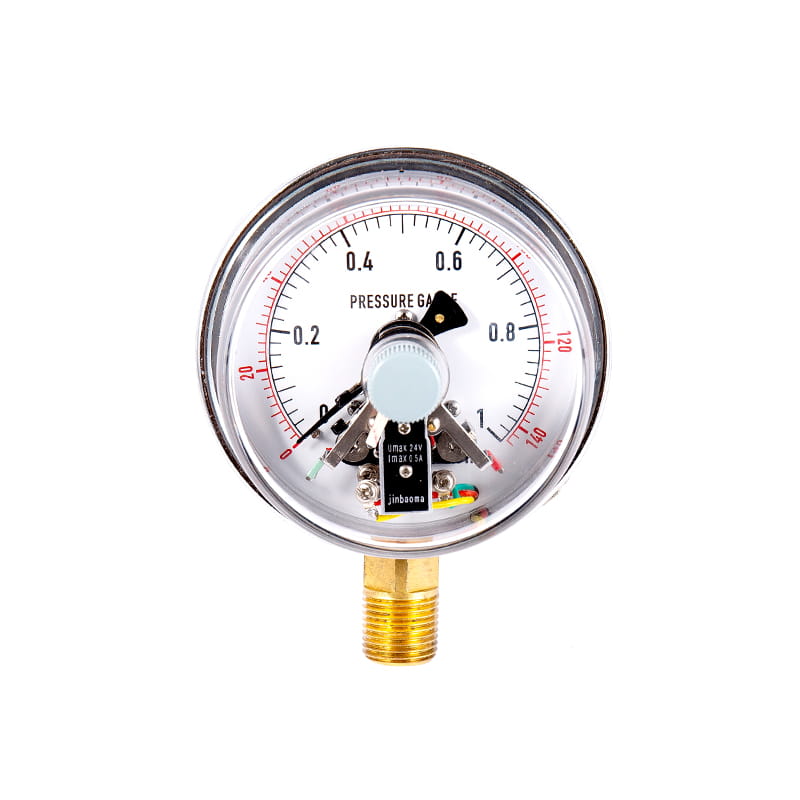

Manometri

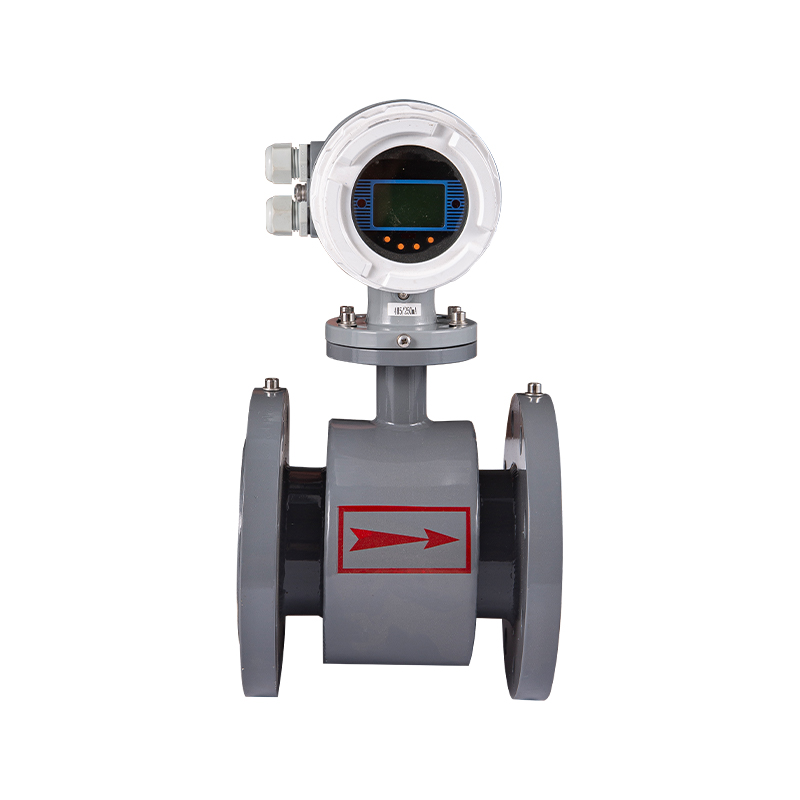

Mjerači protoka

Nadzor i kontrola sustava
· Stabilnost procesa: Manometar prati fluktuacije tlaka u cjevovodu. Ako postoji abnormalnost u tlaku (kao što je začepljenje ili curenje), očitanje mjerača protoka može postati nevažeće ili iskrivljeno.
· Upravljanje zatvorenom petljom: U sustavima upravljanja pumpom ili ventilom, signali s mjerača protoka i manometra zajedno se vraćaju u regulator, omogućujući podešavanje opreme za održavanje stabilnog protoka i tlaka (kao što je PID regulacijska petlja).

Kalibracija i kompenzacija
·Kompenzacija tlaka: Za mjerače protoka plina (kao što su turbinski, termalni tip), podaci o tlaku su potrebni za pretvorbu volumetrijske brzine protoka u standardne uvjete (Nm³/h) kako bi se izbjegle pogreške uzrokovane varijacijama tlaka.
· Dijagnoza greške: Nagli pad tlaka može ukazivati ​​na curenje cjevovoda. U ovoj će točki očitanje mjerača protoka biti nenormalno visoko. Potrebno je istražiti problem kombiniranjem podataka s manometra.

Tipični scenariji primjene
· Mjerač protoka diferencijalnog tlaka: Brzina protoka izračunava se izravno na temelju očitanja tlaka s manometra visokog (P1) i niskog tlaka (P2).
· Sustav pumpe/kompresora: izlazni mjerač tlaka povezan je s mjeračem protoka kako bi se osiguralo da oprema radi unutar sigurnog raspona tlaka i isporučuje očekivani protok.
·Ravnoteža mreže cjevovoda: U mrežama vodoopskrbe/opskrbe plinom, distribuciju tlaka i distribuciju protoka potrebno je pratiti istovremeno kako bi se optimizirala učinkovitost.

Odabir i instalacija
· Koordinacija pozicioniranja: mjerači tlaka obično se postavljaju uzvodno i nizvodno od mjerača protoka kako bi se osigurao referentni tlak ili provjerila stabilnost uzorka protoka (kao što je izbjegavanje vrtložnih smetnji).
· Usklađivanje raspona: Za visokotlačni sustav potrebno je odabrati manometre otporne na tlak. U isto vrijeme, raspon protokomjera trebao bi pokrivati ​​raspon protoka pod varijacijama tlaka.

Sažetak: Mjerači protoka i mjerači tlaka u biti su komplementarni: mjerač protoka fokusira se na "volumen protoka", dok se mjerač tlaka fokusira na "silu potiskivanja". Njihova kombinirana uporaba može poboljšati pouzdanost sustava, posebno u dinamičkim radnim uvjetima ili scenarijima visoke preciznosti (kao što je u kemijskoj i energetskoj industriji). U praktičnim primjenama, podaci iz oba često su integrirani u SCADA ili DCS sustave kako bi se omogućila sveobuhvatna analiza i kontrola.
