Mjerač tlaka: Sveobuhvatna interpretacija od detalja o izgradnji do mehanizma za rad

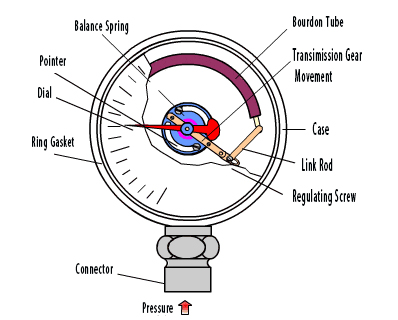

1. Glavna struktura mjerača tlaka

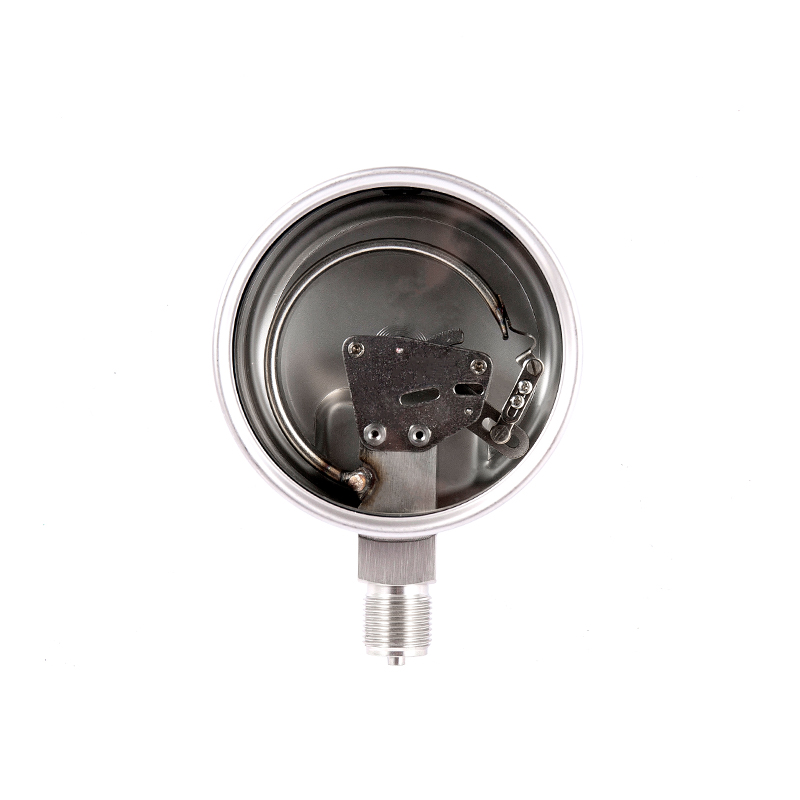

01 Elastični osjetljiv element
· Bourdon cijev: najčešći elastični element, ona je u obliku C-oblika, spiralnog ili spiralnog oblika, a izrađena je od bakrene legure ili nehrđajućeg čelika. Kad je unutrašnjost pod pritiskom, burdonska cijev će se proširiti prema van, uzrokujući da se pokazivač okreće.
· Diafragma: Koristi se za mjerenje niskog tlaka i korozivnosti Meduim, izrađene od metala ili gume koji će se deformirati nakon što su pod pritiskom.
· Belows: pogodno za mjerenje vrlo malih pritisaka, s velikom deformacijom i visokom osjetljivošću.

02 Tranzimisijski zupčanik
· Link šipka: Spojite elastične elemente i mehanizam zupčanika za prijenos pomaka deformacije.
· Gear u obliku ventilatora: pretvara linearno kretanje u rotacijsko gibanje i pojačava kut otklona pokazivača.
· Mali zupčanik: umrežava se sa sektorom zupčanika i vozi vratilo pokazivača da se okreće.

03 Uređaj uređaja
· Pokazivač: Prikazuje trenutnu vrijednost tlaka i obično se koristi u kombinaciji s kotačićem.
· Dial: Označava tlačne jedinice (MPA, šipka, PSI itd.), A različiti rasponi mjerenja odgovaraju različitim rasponima razmjera.

04 Shell i Spojeni komponente
· Slučaj: štiti unutarnji mehanizam. Materijal je ili plastična, nehrđajući čelik ili aluminijska legura. Neki otporni na šok mjerači pritiska napunjene su uljem (poput silikonskog ulja ili glicerina) iznutra kako bi se smanjila vibracija.
· Veza: Koristi se za povezivanje testiranog sustava. Uobičajeni standardi navoja uključuju G1/2, NPT, BSP itd.


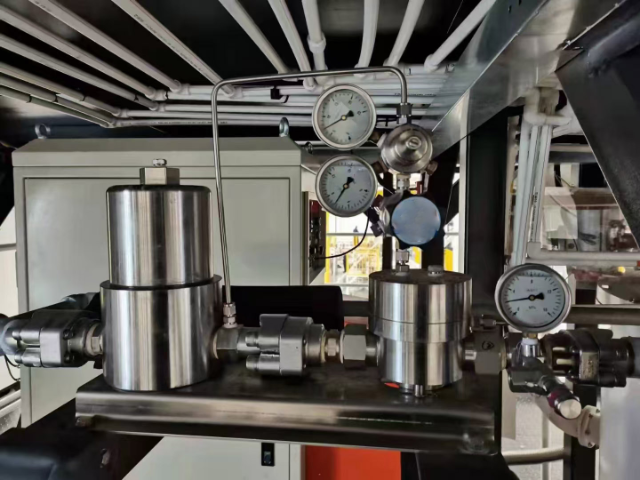

2. Princip rada mjerača tlaka

01 Širenje tlaka
· Izmjereni medij (plin ili tekućina) ulazi u mjerač tlaka kroz sučelje i djeluje na elastični element (poput burdonske cijevi, dijafragme ili zvona).

02 Deformacija elastičnih elemenata
· Tip cijevi Bourdona: Kako se tlak povećava, burdonska cijev postupno se ispravlja (u slučaju cijevi u obliku slova C) ili se širi (u slučaju spiralne cijevi) zbog unutarnjeg tlaka, što rezultira pomakom.
· Tip dijafragme: Tlak uzrokuje da središte dijafragme prođe deformaciju savijanja, a pomak varira od tlaka.
· Bollows Tip: Aksijalno širenje i kontrakcija, pogodno za mjerenje vrlo malih pritisaka.

03 Mehaničko pojačanje prijenosa
Lagana deformacija elastičnog elementa prenosi se mehanizmom povezivanja sa sektorom zupčanika, koji potom pokreće mali zupčanik da se okreće i uzrokuje da se pokazivač odbije. Funkcija sustava mehanizma prijenosa zupčanika je pojačavanje pomaka, omogućavajući pokazivaču da jasno naznači vrijednost tlaka.

04 indikacija pokazivača
Pokazivač se pomiče na brojčanik i pokazuje na odgovarajuću vrijednost tlaka. Na primjer:
· Kad je tlak 0, pokazivač bi trebao ukazivati na oznaku "0" (ako nije točno, potrebno je nulti podešavanje).
· Kad se tlak poveća za izgradnju mišića, pokazivač se okreće u smjeru kazaljke na satu, što ukazuje na trenutnu vrijednost tlaka.

05 Mehanizam povratka na nulu
Kad se tlak oslobodi, elastični element vraća se u prvobitno stanje, a pokazivač se vraća u nulti položaj pod djelovanjem preskoka kose (ili opruge).


3. Princip rada posebnih vrsta mjerača tlaka
01 mjerač tlaka otporan na udarce
· Unutarnje punjenje ulja (silikonsko ulje ili glicerin) kako bi se smanjio utjecaj na pokazivač tijekom vibracije
· Prikladno za vibracijsko okruženje kao što su hidraulički strojevi i kompresori

02 Diferencijalni mjerač tlaka
· Koristeći dvostruku burdonsku cijev ili dvostruku strukturu dijafragme, mjeri razliku između dva izvora tlaka.
· Koristi se za nadzor filtra, mjerači protoka i druge povezane aplikacije.

03 Digitalni mjerač tlaka
· Upotrijebite senzore tlaka (poput piezorezističnih ili kapacitivnih) za pretvaranje tlačnih signala u električne signale, koji se zatim obrađuju i prikazuju digitalno.
· Može iznijeti signale 4-20MA ili RS485, što je pogodno za automatiziranu kontrolu.

4.SUMIZITE

· Mehanički mjerač tlaka: Na temelju deformacije elastičnog elementa u kombinaciji s rotacijom zupčanika, ima jednostavnu strukturu i lako se održava.
· Elektronski mjerač tlaka: Digitalni zaslon senzora, visoka točnost, sposoban za daljinski prijenos podataka
· Kriteriji za odabir: Odaberite odgovarajuću vrstu na temelju srednje, raspona tlaka i okoliša (vibracija, korozija).

Iako je mjerač tlaka mali, od vitalnog je značaja za industrijsku sigurnost. Ispravno korištenje i održavanje mogu osigurati dugoročni stabilan rad.
