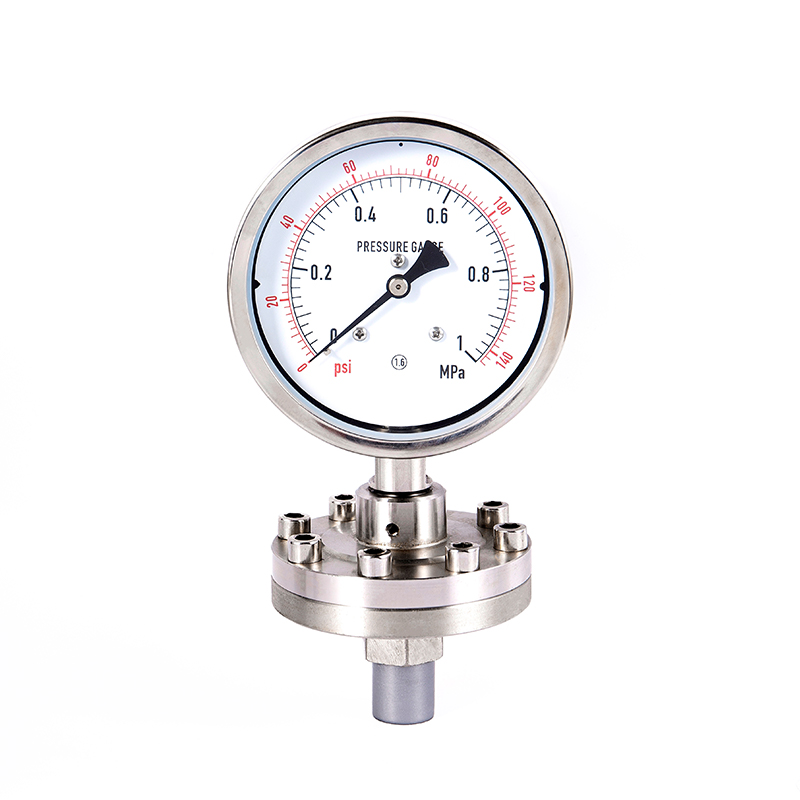

YJY serija Apsolutni mjerač tlaka
Cat:Manometar
◆ Model: YJY100 YJY150 ◆ Uporaba: Apsolutni tlak odnosi se na tlak koji je veći od apsolutnog ...
Pogledajte detalje Slijedi relevantno znanje o "točnosti" i "rasponu mjerenja" mjerači pritiska .
I. Pravičnost
1. Definicija
Raspon odstupanja između izmjerene vrijednosti mjerača tlaka i stvarne vrijednosti obično se izražava kao postotak pune skale.
2. Razraditi
Industrijski standard: 1,0 stupanj, 1,6 razreda, 2,5 razreda (obično se koristi u Kini); 0,5 stupnja, 1,0 stupnja (visoka točnost)
3. Pogreška u izmjeni
Kada je raspon mjerenja 10MPa, a točnost 1,6 stupnjeva, dopuštena pogreška je ± 10 MPa * 1,6% = ± 0,16 MPa.
4. Prijedlog izbornika
Prema zahtjevima procesa, za opću industrijsku upotrebu odaberite 1.6; Za laboratorije, zrakoplovne (nosači zrakoplova) ili naftne i kemijske primjene, odaberite ocjenu 0,5.
Ii. raspon mjerenja
1. Definicija
Maksimalna vrijednost koju mjerač tlaka može mjeriti (poput 0 - 1 MPa, 0 - 6 MPa, 0 - 10 MPa ...)
2. Načelo skrbi
Redovna upotreba: Radni tlak treba biti između 1/3 i 2/3 raspona (na primjer, ako je radni tlak 0,4 MPa, preporučuje se odabir 0 - 0,06 MPa ili 0 - 1 MPa).
3. Opterećenje rizika
Prekomjerna upotreba izvan navedenog raspona dugo će oštetiti instrument. Maksimalni dopušteni tlak je obično 130% raspona (ovisno o modelu).
Iii. Odnos između točnosti i raspona mjerenja
1.Erorska korelacija
Za istu ocjenu točnosti, veći raspon mjerenja u većoj apsolutnoj pogrešci (mjerač tlaka od 1,6 Garde; u rasponu od 10MPa, pogreška = ± 0,16MPa. U rasponu od 100MPa, pogreška = ± 1,6MPa).
2. Ekonomski
Instrumenti visoke preciznosti imaju troškove, što zahtijeva pažljivu analizu kompromisa.
Primjer za mjerenje tlaka od 0,5MPA:
EELECT A 0 ~ 0,6MPA RASPORNICA (1,6 stupnja) GREŠKA = ± 0,0096MPA
EELECT A 0 ~ 10MPA Mjerač raspona (1,6 stupnjeva) Pogreška = ± 0,16MPA (nije preporučio)
IV. Ostali faktori koji utječu
1.Ambična temperatura
Varijacije temperature mogu uvesti dodatne pogreške (poput 0,4% na 10 ℃)
2. Medijske karakteristike
Korozivni, viskozni i čestica mediji zahtijevaju upotrebu specijaliziranih materijala (poput mjerača 316/316L, mjerača dijafragme).
3. Instalacija
Izravna instalacija, instalacija s navojem ili prirubnica mogu svi utjecati na stvarnu točnost.
Sažetak
Prilikom odabira mjerača tlaka potrebno je sveobuhvatno razmotriti stvarni raspon tlaka, potrebe za točnošću i srednje uvjete. Postavite prioritet osigurati da je radni tlak unutar raspona mjerenja od 1/3 do 2/3 i odaberite odgovarajuću točnost kako biste postigli najbolji omjer troškova.
