Što je mjerač tlaka s dijafragmom i kako radi?

Membranski mjerači tlaka trebali bi biti vrsta instrumenta koji se koristi za mjerenje tlaka, koji se razlikuje od običnih mjerača tlaka. Uobičajeni mjerači tlaka mogu biti tipa Bourdonove cijevi, dok tipovi s membranom mogu koristiti dijafragme za izolaciju medija, sprječavajući koroziju ili tekućine visoke viskoznosti da utječu na mjerenje.

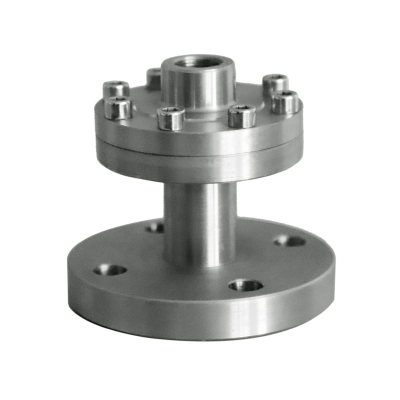

Membranski mjerač tlaka sastoji se od dijafragma, spojne komponente i brojčanik (unutarnja Bourdonova cijev) . Dijafragma djeluje kao osjetljivi element. Kada pritisak djeluje na dijafragmu, ona će se deformirati. Ta će se deformacija prenijeti na unutarnju mehaničku strukturu, pretvoriti u pomicanje pokazivača, čime se prikazuje vrijednost tlaka. Dodatno, dio dijafragme također može imati prirubnice ili navojne spojeve kako bi se prilagodili različitim zahtjevima ugradnje.

Što se tiče principa rada, može se podijeliti u nekoliko koraka: Srednji tlak djeluje na dijafragmu, uzrokujući elastičnu deformaciju dijafragme, koja zauzvrat pokreće klipnjaču ili opružnu cijev i druge prijenosne mehanizme da pretvore deformaciju u rotaciju kazaljke, čime se očitanje tlaka prikazuje na brojčaniku. Potrebno je naglasiti izolacijsku funkciju dijafragme kako bi se izbjegao izravan kontakt mjerenog medija s unutarnjim mehanizmom. Ovo je prikladno za korozivne, visokoviskozne medije ili medije koji se lako skrućuju.

Osjetljivi element:

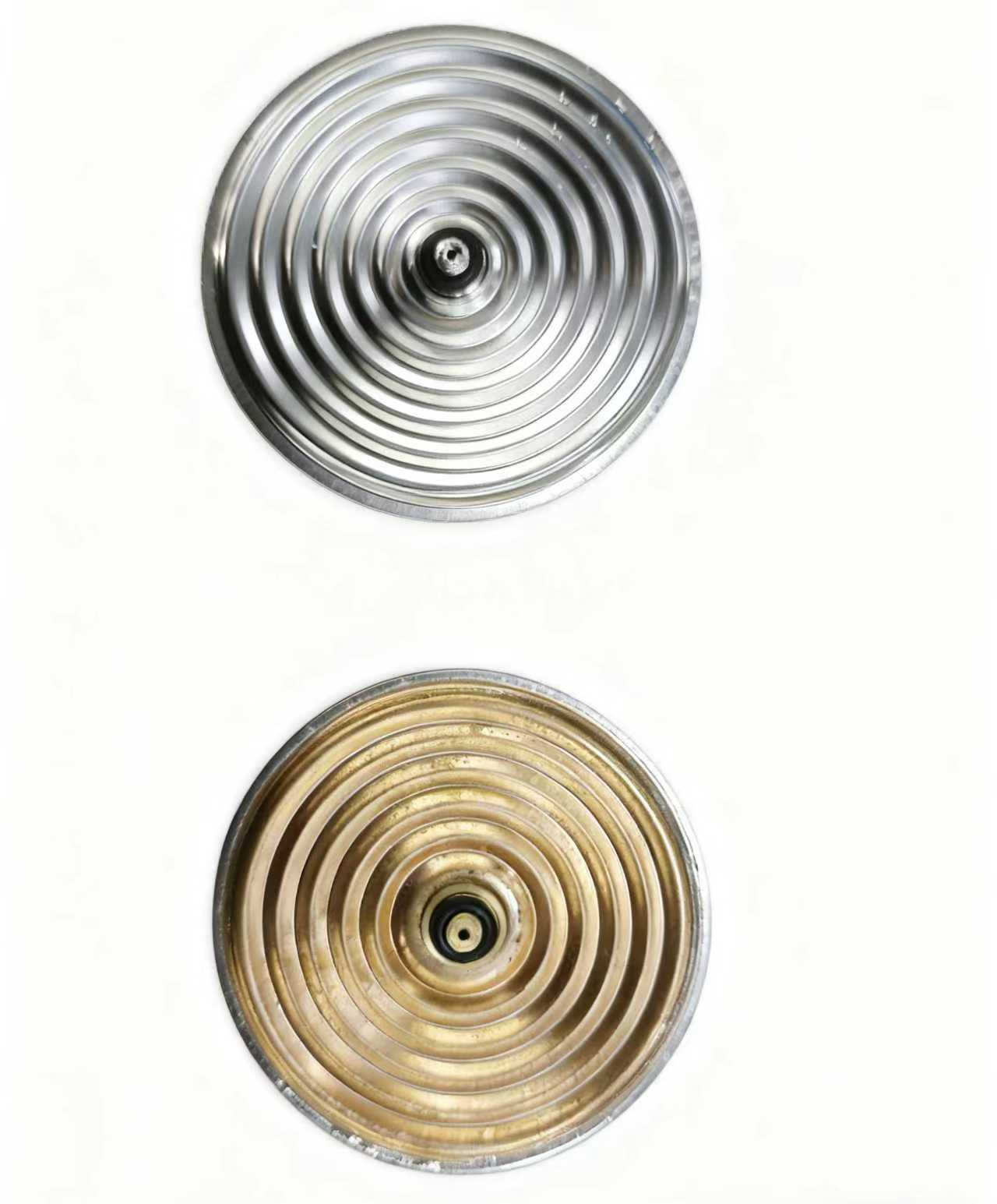

Ploča dijafragme obično je izrađena od metala otpornih na koroziju kao što su nehrđajući čelik, tantal ili legura Hastelloy ili nemetalnih materijala kao što je politetrafluoroetilen (PTFE) premaz. Debljina mu je samo 0,03 - 0,1 mm, a može podvrgnuti elastičnoj deformaciji pod pritiskom.

Izolacijska šupljina:

Dijafragma i kućište instrumenta čine zapečaćenu šupljinu koja je ispunjena tekućinama niske viskoznosti kao što su silikonsko ulje i fluorno ulje kao medij za prijenos tlaka. Tekućina za punjenje mora imati kemijsku inertnost, nisku točku smrzavanja i visoku točku vrelišta kako bi se prilagodila okolini s ekstremnom temperaturom.

Prijenosni mehanizam:

Deformacija dijafragme pokreće mehanizam povezivanja ili kapilarni sustav unutar komore, prenoseći pomak na zupčanik i na kraju ga pretvara u rotaciju pokazivača brojčanika. Neki modeli opremljeni su uređajem za temperaturnu kompenzaciju, koji može eliminirati utjecaj temperaturnih razlika okoline na mjerenje.

Proces rada:

Srednji tlak → Deformacija dijafragme → Hidrauličko provođenje punjenja → Pojačanje mehaničkog prijenosa → Očitavanje pokazivača

Tipični scenariji primjene:

·Jako korozivni mediji: kao što su cjevovodi za sumpornu kiselinu i tekući klor (potrebno je odabrati dijafragme od materijala tantala PTFE premaz).

· Visoki higijenski zahtjevi: Linija za punjenje prehrambenih mliječnih proizvoda (koristeći dijafragme od poliranog nehrđajućeg čelika za sprječavanje rasta mikroba).

·Tekućina visoke viskoznosti: Spremnik za skladištenje naftnog asfalta (opremljen sustavom za brtvljenje dijafragme kapilarnog produžetka).

Parametri odabira:

Membranski mjerač tlaka, kroz svoj inovativni dizajn izolacije, proširuje granice mjerenja tlaka na izrazito korozivne i vrlo opasne radne uvjete. S razvojem novih materijala i inteligentnih senzorskih tehnologija, ovaj instrument "fleksibilan za prevladavanje krutog" nastavit će štititi siguran i učinkovit rad modernih industrija. Ispravan odabir i održavanje ne samo da produljuju životni vijek instrumenta, već također pružaju pouzdanu podatkovnu podršku za proizvodne procese.
