Znate li model, strukturu i materijal manometra za industrijsku opremu otpornog na udarce?

Mjerač tlaka otporan na udarce

U složenom okruženju industrijske proizvodnje, stabilnost mjerenja tlaka izravno utječe na sigurnost opreme i učinkovitost proizvodnje. Obični mjerači tlaka skloni su podrhtavanju kazaljke, netočnim očitanjima, pa čak i oštećenju mehanizma u okruženjima s vibracijama ili pulsiranjem. Nasuprot tome, tlakomjeri otporni na udarce, sa svojim jedinstvenim dizajnom, postali su "must-have" oprema u uvjetima vibracija. Ovaj članak će provesti dubinsku analizu iz tri dimenzije: model, struktura i materijal, kako bi vam pomogao da napravite precizne odabire i primjene.

Model

Model manometra otpornog na udarce obično uključuje osnovne podatke kao što su raspon mjerenja, oblik konstrukcije i način ugradnje. Uzmimo mainstream YN seriju kao primjer:

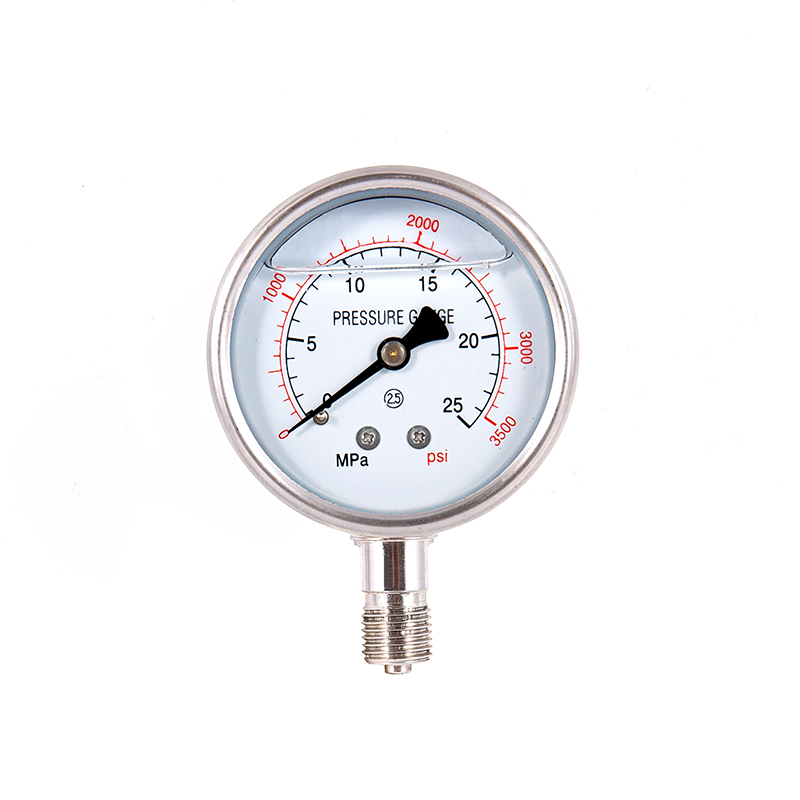

·YN-60: Y označava manometar, N označava otpornost na udarce, 60 predstavlja promjer brojčanika (u mm). Bez sufiksa, pretpostavlja se radijalna instalacija bez rubova, prikladna za malu i srednju opremu (kao što su zračni kompresori, hidrauličke pumpe)

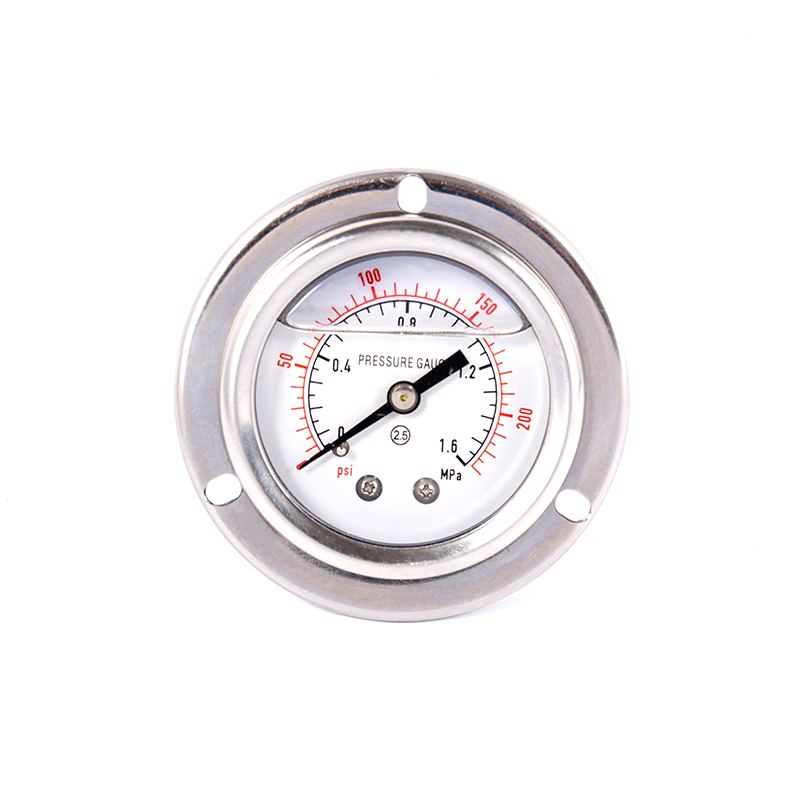

·YN-100ZQ: "ZQ" označava aksijalnu instalaciju na rubu, koja je prikladna za ugradnju u ploču upravljačkog ormara kako bi se spriječio prijenos vibracija. Obično se koristi u scenarijima jakih vibracija kao što su brodske strojarnice i rudarski strojevi.
Princip odabira: Na temelju intenziteta vibracija (na primjer, ako vibracije opreme prelaze 3,5 m/s, mora se odabrati tip otporan na udarce), srednjih karakteristika (kao što je korozivno okruženje zahtijeva materijal od nehrđajućeg čelika) i prostora za ugradnju, napravljen je opsežan izbor.

Strukturni dizajn

Stabilnost manometra otpornog na udarce proizlazi iz tri osnovne konstrukcije:
Dvostruki sustav prigušenja
· Fizički međuspremnik: Kućište sata ispunjeno je silikonskim uljem ili glicerinom visoke viskoznosti (sukladno normi ISO VG 1000) koji apsorbira preko 80% energije mehaničkih vibracija, smanjujući amplitudu kretanja kazaljke za 80%.
· Dizajn brtvljenja: Za aksijalni tip s ugradnjom na rubu (kao što je YN-100ZQ), koristi se dvoslojno staklo za izolaciju tekućine za prigušivanje i klinova za pozicioniranje, sprječavajući da curenje ulja utječe na točnost.

Dinamička optimizacija odgovora: Za primjene koje uključuju pulsirajući tlak kao što su kompresori i pumpe, mjerač tlaka otporan na udarce to postiže produžavanjem putanje kretanja kazaljke (na primjer, upotrebom spiralne opružne cijevi), pretvarajući trenutne fluktuacije tlaka u postupne promjene, osiguravajući dugotrajnu stabilnost s točnošću od ±1,6%.

Odaberite prema materijalu
Materijal izravno određuje otpornost na koroziju, otpornost na temperaturu i vijek trajanja manometra.
Kućište i konektor:
· Nehrđajući čelik: Otporan na kiselu i alkalnu koroziju, pogodan za kemijsku i farmaceutsku industriju. Može raditi stabilno u scenarijima visoke potražnje kao što su nuklearna energija i obrada hrane.
·Legura bakra: Niska cijena, jednostavan za obradu, obično se koristi u hidrauličkim sustavima bez jakih korozivnih učinaka. Međutim, treba izbjegavati da dođe u dodir s medijem amonijaka (jer je sklon koroziji zbog naprezanja).

Opružna cijev i pokret:
·Fosforna bronca: ima dobru elastičnost i otpornost na zamor. Pogodan je za okruženja s visokim temperaturama (od -10 ℃ do 60 ℃), kao što je u uobičajenoj industrijskoj opremi.
·Nehrđajući čelik: otporan na deformacije čak i na visokim temperaturama (-40 ℃ do 200 ℃), pogodan za parovode i visokotemperaturne reakcijske posude.

Tekućina za prigušivanje i brtve:
· Silikonsko ulje: Ima široku temperaturnu toleranciju - ne skrućuje se na -40 ℃ i ne isparava na 200 ℃. To je preferirani izbor za primjene na visokim temperaturama (kao što je hidraulički sustav strojeva za injekcijsko prešanje).
·Brtve od nitrilne gume: otporne na ulje, ali ne i na otapala. Fluor gumene brtve mogu izdržati jake korozivne medije, ali su skuplje.

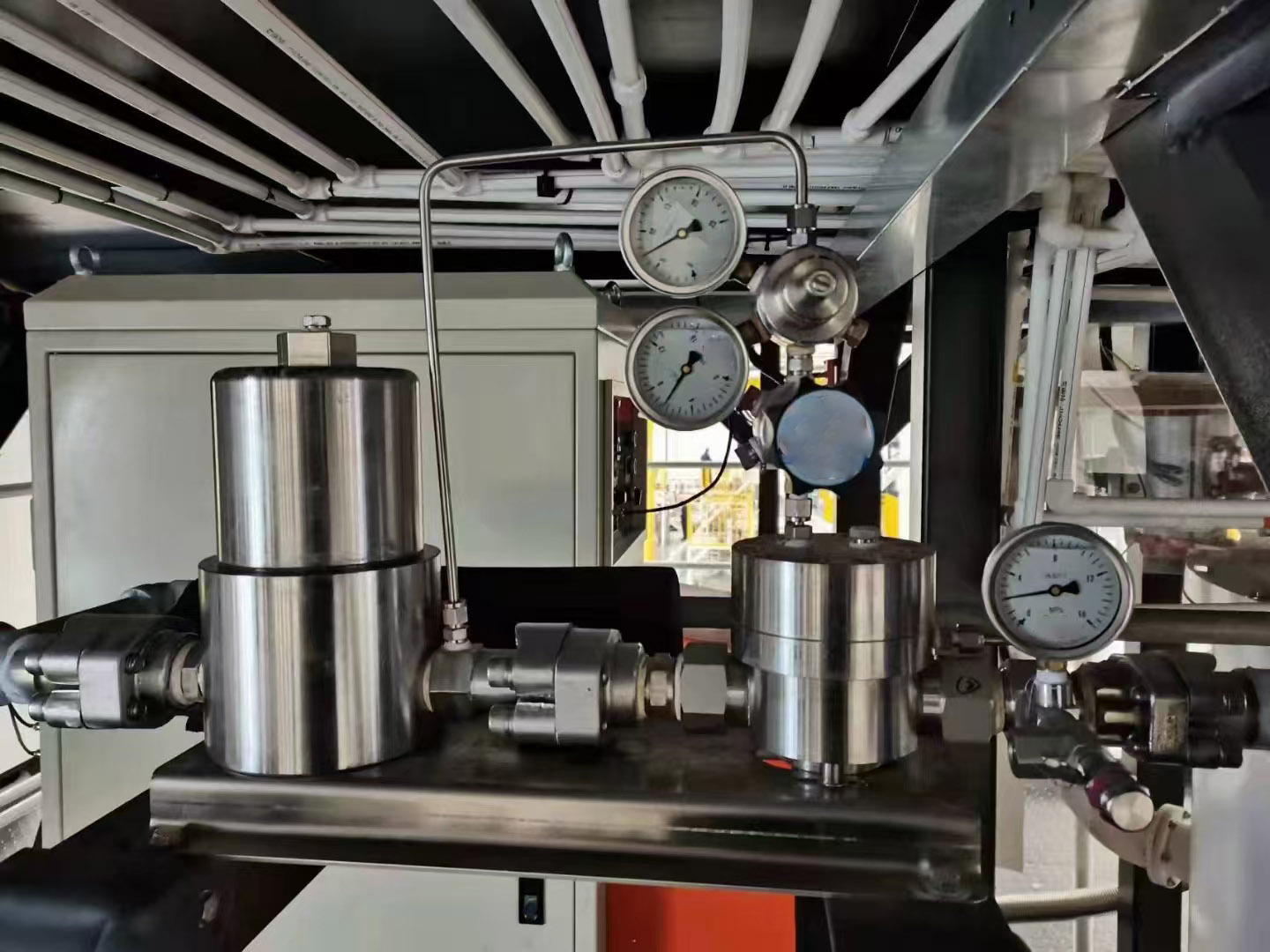

Scenariji primjene i prijedlozi za odabir
Scenariji u kojima je manometar otporan na potres obavezan
·Okruženje s jakim vibracijama: Brodska strojarnica (ubrzanje vibracija veće od 5 m/s²), rudarske drobilice, odabrani modeli aksijalne instalacije.
Pulsirajući tlačni medij: Izlaz klipnog kompresora (pulsiranje do 0,2 MPa), hidraulički sustav stroja za injekcijsko prešanje (frekvencija udara 30-50 Hz). Poželjno je odabrati strukture s odbojnim vijcima.

Ključni parametri za odabir
· Raspon: Pokriva 1,5 puta radni tlak (na primjer, za radne uvjete od 10 MPa odaberite 0 - 16 MPa). Izbjegavanje dugotrajnog rada u punom opsegu kako bi se spriječio zamor opružne cijevi.
·Spajanje: Odaberite odgovarajući navoj na temelju opreme (kao što je G1/2, M20*1,5). Za korozivne medije koristite konektore od nehrđajućeg čelika 316L.

Održavanje i ugradnja: Produljeni vijek trajanja
· Specifikacija ugradnje: Ugradite okomito i osigurajte da je tekućina za prigušivanje ravnomjerno raspoređena. Kut nagiba treba biti ≤ 30°; za osnovne izvore vibracija, ako je potrebno treba dodati međuspremnu cijev.
· Redovito održavanje: Kalibrirajte jednom svaka 24 mjeseca. U okruženjima s visokom temperaturom (iznad 80°C), provjerite stanje silikonskog ulja svakih 12 mjeseci. Ako se ulje zamuti ili iscuri, treba ga odmah zamijeniti.
·Rad u ekstremnim uvjetima okoline: -20 ℃ i niže: Zabranjeni su termometri punjeni uljem i glicerinom. Dostupna je alternativna vrsta silikonskog ulja za niske temperature. U visoko korozivnim sredinama potrebno je redovito provjeravati cjelovitost pasivizirajućeg sloja površine nehrđajućeg čelika.

Odabir i primjena mjerača tlaka otpornih na udarce uključuje kombinaciju tehnologije i iskustva. Od osnovne industrijske primjene YN-60 do složenih radnih uvjeta YN-150ZQ, od ekonomičnosti bakrenih legura do visoke otpornosti na koroziju nehrđajućeg čelika 316L, svaki detalj odražava majstorstvo industrijskog dizajna. Odaberite posebne mjerače tlaka Wuxi kako biste zaštitili sigurnost svoje industrijske proizvodnje.
