YE serije Mikro tlačne mjerače/membranska kutija mjerač tlaka
Cat:Manometar
◆ Model: Ye60 ye100 ye150 ◆ Uporaba: Mjerač tlaka membranske kutije također se naziva mikro tl...
Pogledajte detalje
Primjena:

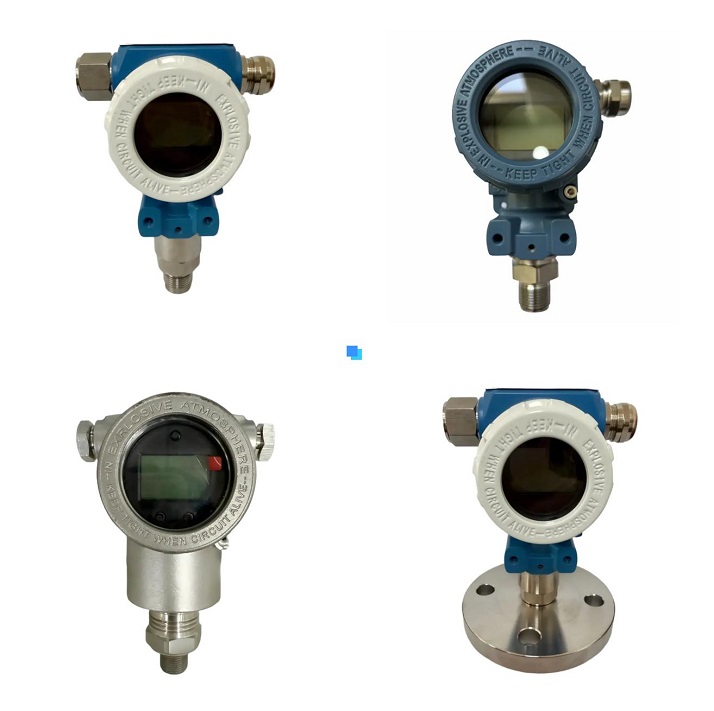

The odašiljač sastoji se od svjetski naprednih izoliranih difuzijskih silicija ili staklenih komponenti osjetljivih na pritisak koji se mikrootapaju i visokokvalitetnih integriranih krugova. Odlikuje ga visoka kvaliteta, niska cijena i mogućnost prilagodbe različitim industrijskim primjenama. Proizvodni materijali glavnog kruga su napredni, a vanjsko brtvljenje i stvrdnjavanje potpuno su izolirani, ispunjavajući zahtjeve za otpornost na eksploziju, prašinu i druge teške radne uvjete. Odabirom različitih procesnih konektora, može točno mjeriti jake korozivne medije, medije visoke i niske temperature i viskozne medije. Pogodan za različita okruženja s automatskim upravljanjem, naširoko se primjenjuje u raznim područjima otpornim na eksploziju kao što su nafta, kemijska industrija, čelik, energija, građevinski materijali, tekstil, farmaceutski proizvodi, hrana, plin, znanstveni eksperimenti i vojna industrija, itd. Ostvaruje mjerenje, praćenje i kontrolu tlaka u svakoj procesnoj točki, i pruža standardni DC 4~20mA izlazni signal i HART komunikaciju.
Model&Specifikacija:
Dimenzije:
Montaža:
·Priprema instalacije: Odaberite odgovarajuće mjesto za postavljanje i osigurajte da okolina zadovoljava radne uvjete odašiljača. Izbjegavajte čimbenike poput vibracija, visoke temperature i vlage koji mogu utjecati na točnost mjerenja. Mjesto ugradnje mora biti pogodno za otklanjanje pogrešaka i održavanje, a površina ugradnje mora biti ravna kako bi se izbjegao dodatni pritisak na odašiljač.
· Koraci instalacije: Metode ugradnje za transmitere tlaka različitih tipova sučelja su različite. Na primjer, za transmitere tlaka s navojnim sučeljima, potrebno je osigurati da je brtvena površina spoja s opremom za mjerenje tlaka glatka i ravna. Rukom umetnite opremu u odgovarajuću instalacijsku rupu, a zatim je po potrebi zategnite pomoću ključa, ali pazite da ne prekoračite navedeni moment zatezanja.
Transmiter tlaka korisnički priručnik
Pažljivo pročitajte ovaj priručnik prije instaliranja i korištenja instrumenta.
1, Opći mjerač tlaka prikladan je za mjerenje tlaka tekućina, plinova i para koji ne predstavljaju opasnost od eksplozije, ne kristaliziraju, ne skrućuju se i ne uzrokuju koroziju komponenti mjerača tlaka.
2. Antiseizmički mjerač tlaka može se koristiti u okruženjima gdje postoje jake mehaničke vibracije ili gdje srednji tlak intenzivno varira.
3. Manometar od nehrđajućeg čelika može se koristiti u vanjskim, visokotemperaturnim i korozivnim okruženjima ili za mjerenje slabo korozivnih medija.
4. Membranski mjerač tlaka može mjeriti tlak tekućina s jakom korozivnošću, visokom viskoznošću, sklonošću kristalizaciji ili sadržavanjem čvrstih čestica.
5. Instrument se općenito koristi do 3/4 raspona, a kod mjerenja fluktuirajućeg tlaka koristi se do 2/3 raspona.
6. Kada je medij tekućina, instrument treba postaviti na istoj liniji razine vode kao i mjerna točka; u suprotnom, treba izvršiti odgovarajuće prilagodbe.
7. Manometar mora biti postavljen okomito. Tijekom instalacije strogo je zabranjeno pomicati kućište mjerača. Brojčanik manometra membrane ne smije se olabaviti niti rastavljati.
8. Za instrumente seizmičkog tipa s maksimalnim tlakom od 1,6 MPa ili manjim, ako položaj kazaljke odstupi zbog promjena atmosferskog tlaka, može se napraviti mala rupa na uljnoj brtvi kako bi se uravnotežila razlika tlaka između unutarnjeg i vanjskog dijela kućišta.
9. Radni uvjeti okoline: Razina seizmičke otpornosti: Opći tip V·H·2 ili V·H·3 otporan na seizmiku tip V·H·4. Razina zaštite: Opći tip IP54: Ovo je zatvoreni tip i tip otporan na udarce. 1P65 Temperatura: Opći tip (-40~70)°C; Tip otporan na udarce (-5~55)°C (glicerol); (-25~55)℃ (silikonsko ulje). Relativna vlažnost: <85%.
10. Tijekom uporabe, instrument treba održavati čistim iu dobrom stanju. Kako bi se osigurala sigurnost, preporuča se provoditi redovitu kalibraciju (ne duže od šest mjeseci).
11. Instrument treba biti pohranjen u dobro prozračenom i suhom zatvorenom prostoru, gdje unutarnji zrak ne bi trebao imati nikakav korozivni učinak na instrument.
